Vega M

Vega M — Suomessa valmistettu premium-katuvalaisin vaativiin kaupunkikohteisiin

Vega M on Suomessa valmistettu premium-katuvalaisin, joka on suunniteltu skandinaavisiin olosuhteisiin. Sen sileä runkorakenne kestää lumen, jään ja kondensaation — lumi valuu pois eikä epäpuhtauksia kerry. Takuu 8 vuotta vakiona, valotehokkuus 139–173 lm/W ja Suomen Väyläviraston (Väylä) hyväksyntä. Täyttää Pohjoismaiset ulkovalaistuksen yhteiset ja vaativat laatuvaatimukset.

Vega-tuoteperheeseen kuuluvat myös Vega S ja Vega L.

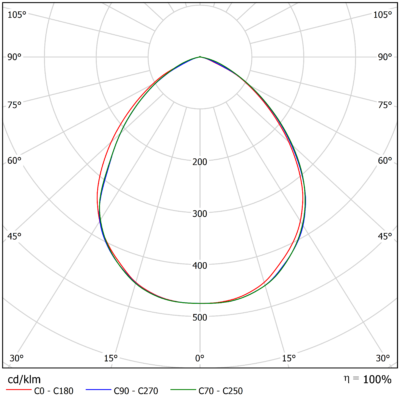

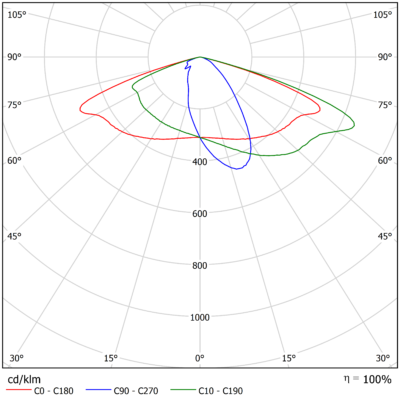

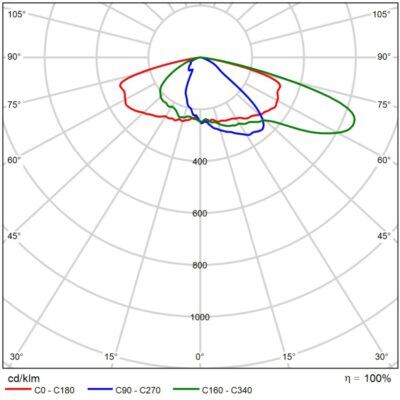

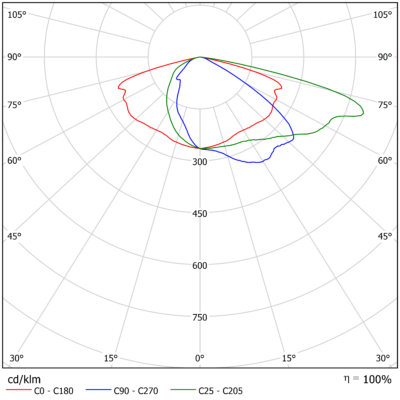

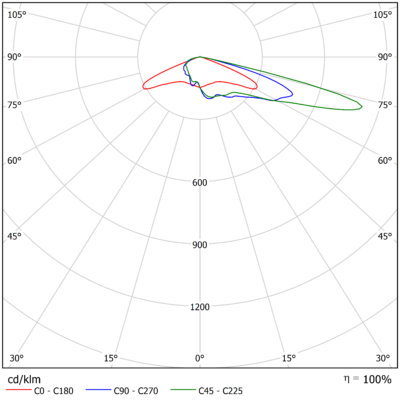

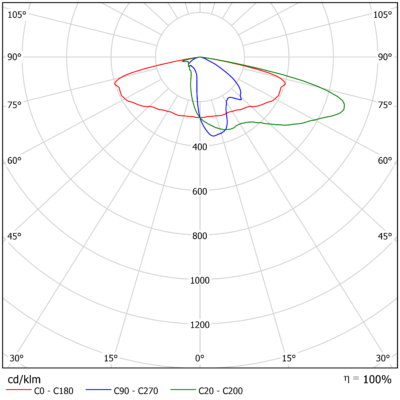

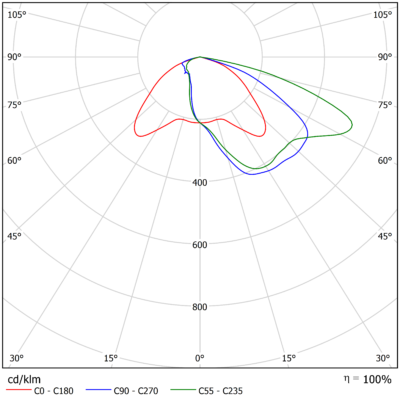

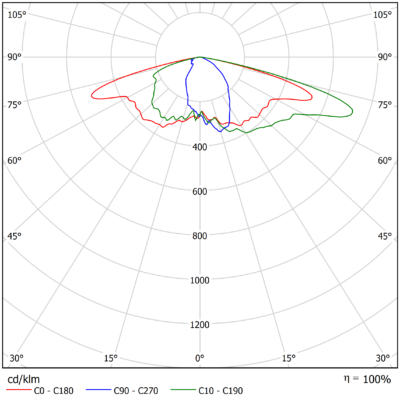

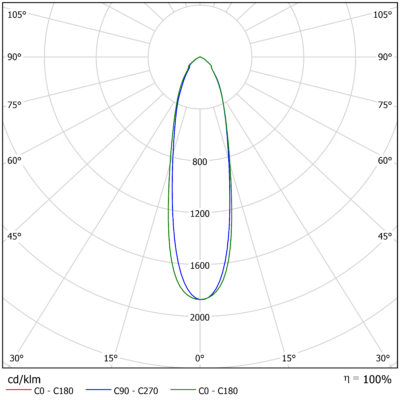

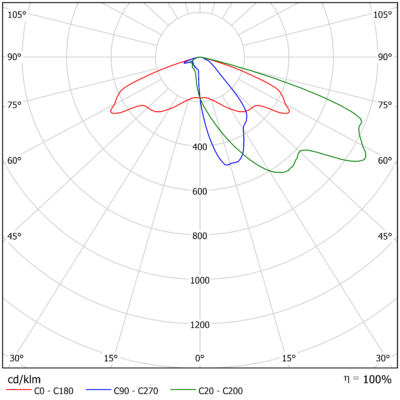

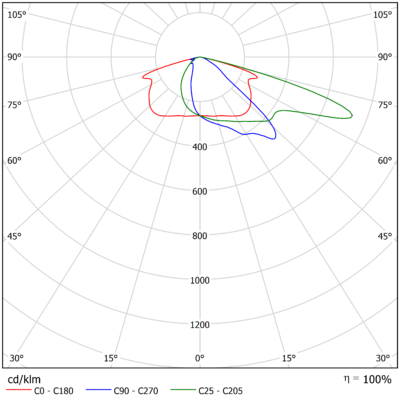

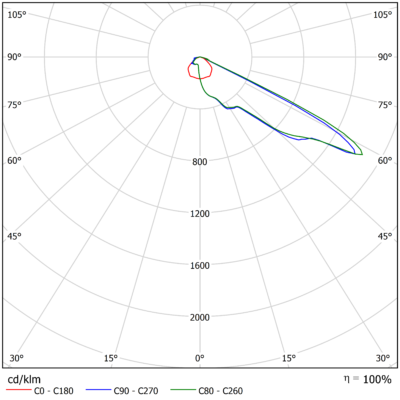

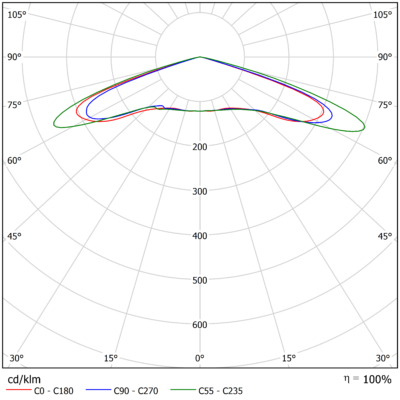

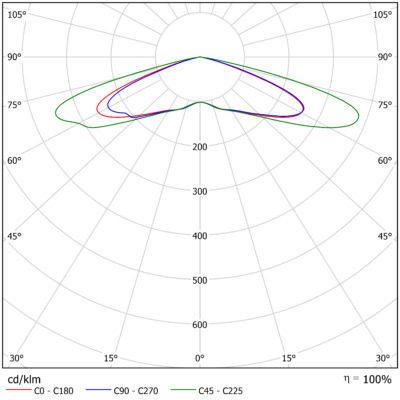

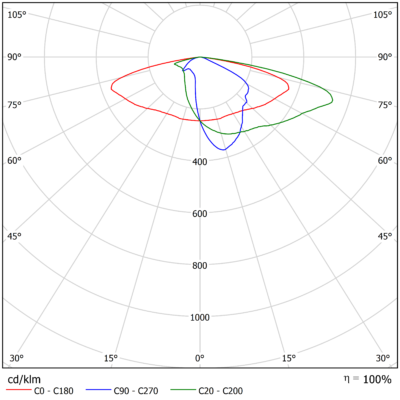

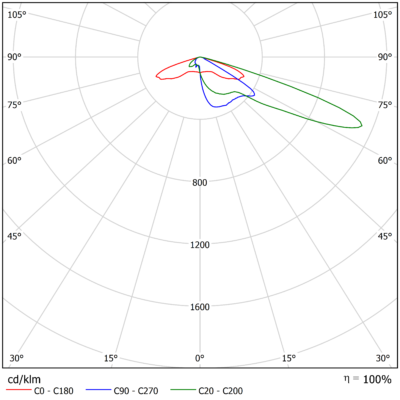

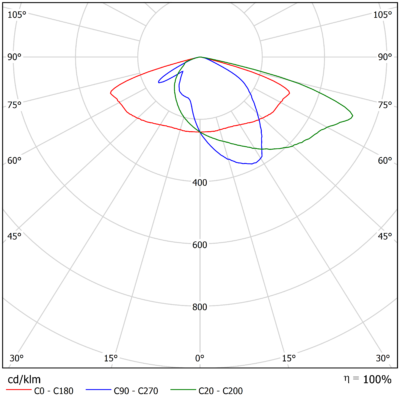

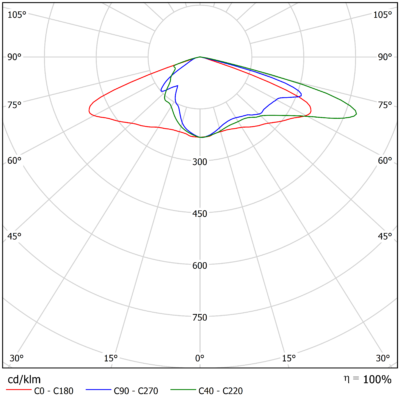

Käyttöalue: Vega M sopii kokoojakaduille, kaupunkien pääkaduille, maanteille, pysäköintialueille sekä laajoille aluevalaistuksiin. Kaupunki. Monipuoliset valonjaot — kaksi optiikkaperhettä, yhteensä yli 45 valonjakoa — takaavat erinomaisen valonhallinnan ja minimoivat häikäisyn. Yli miljoona räätälöintivaihtoehtoa. Luonto. Amber II (Spectre). Alle 1 % sinistä valoa. Tukee biodiversiteettiä — ei häiritse yöeläimiä tai hyönteisiä. Dual-channel. Valkoinen + Amber 50/50. Valkoinen ja amber samassa valaisimessa. Tehokas päiväprofiili, luontoystävällinen yöprofiili.

Asennus: Vega M asennetaan pylvääseen tai seinäpintaan. Valaisin on projektikohtaisesti tarpeen mukaan tehdaskaapeloitu ja helppo asentaa sekä huoltaa ilman erikoistyökaluja. Valaisin on saatavilla yhdellä yläpuolisella ja/tai yhdellä alapuolisella Zhaga-liittimellä (Zhaga Book 18) älyjärjestelmiä varten.

Ota yhteyttä Ladattavat tiedostot Katso video

Edut

Yli miljoona räätälöintiä — Smart City -valmius vakiona: Kaksi optiikkaperhettä, yli 45 valonjakua, kolme värilämpötilaa (3000 K, 4000 K, 5000 K), Zhaga-liitin sekä On/Off-, DALI- ja AstroDIM-ohjaus. Räätälöitävissä yli miljoonalla tavalla.

Huippuluokan Ceramic LED -teknologia: Hopeavapaat Ceramic LED -diodit takaavat pisimmän elinkaaren ja puhtaan, muuttumattoman valon laadun.

Huollettavuus ja tulevaisuudenkestävyys: Standardoidut Zhaga Book 15 LED-kortit ja optiikat sekä Zhaga Book 13 -standardin mukainen helposti vaihdettava liitäntälaite.

Väyläviraston (Väylä) hyväksyntä: Täyttää Pohjoismaiset yhteiset ja vaativat ulkovalaistuksen laatuvaatimukset. Soveltuu kaikille yleisille teille.

Suomalainen laatu: Suunniteltu ja valmistettu Suomessa vaativimpien pohjoismaisten standardien mukaan. Aina tehdaskaapeloitu ja huolellisesti testattu.

Kestävä ja ekologinen rakenne: Kierrätetystä alumiinista valmistettu runko takaa minimaalisen hiili- ja luontojalanjäljen. Suunniteltu uudelleenkäytettäväksi.

Pohjoismainen kestävyys: Sileä runkorakenne ilman ripoja kestää lumen, jään ja kondensaation. L98, C10 / 100 000 h elinikä. Käyttölämpötila –40...+50 °C.

Sovellettavuus

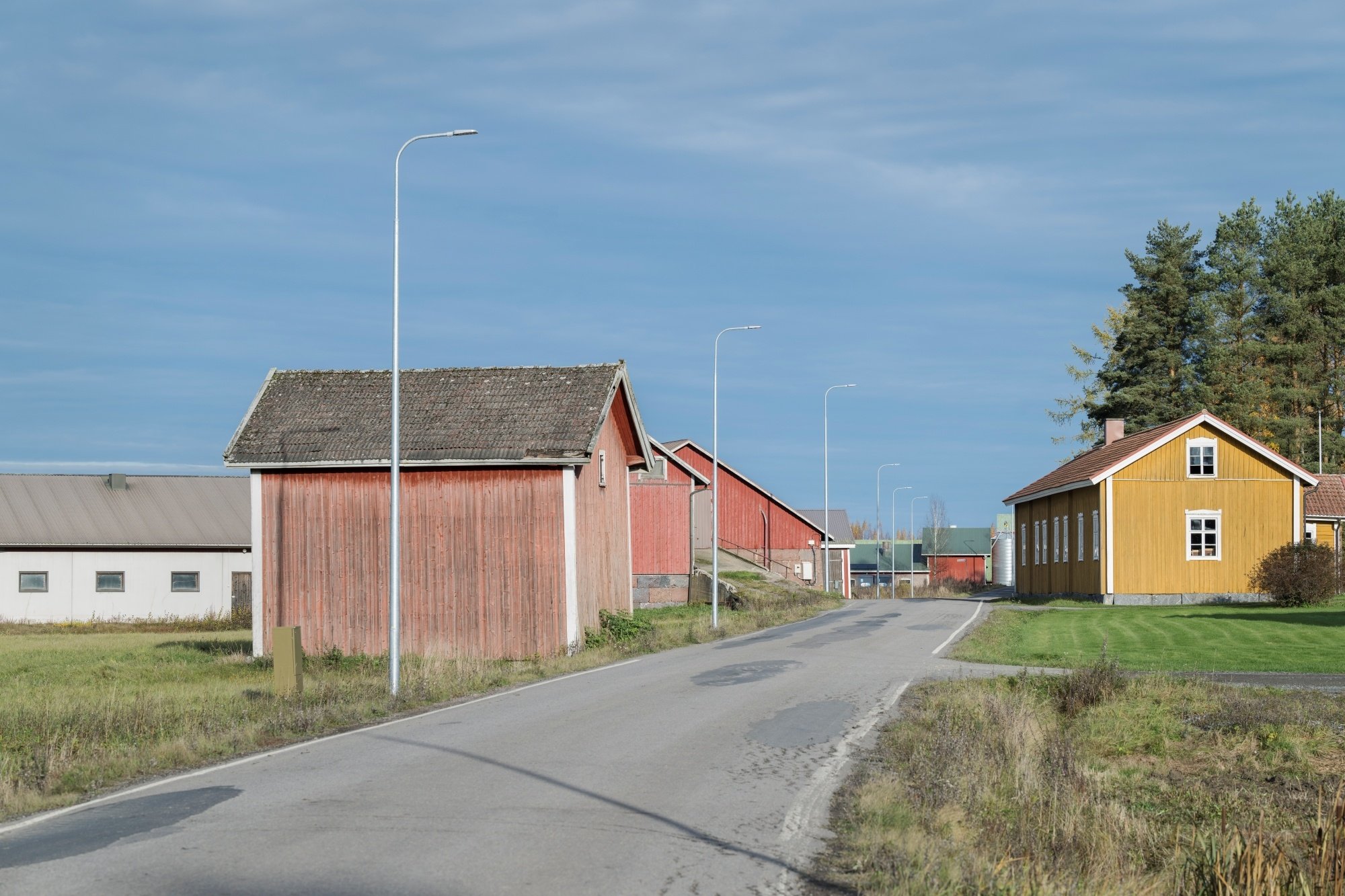

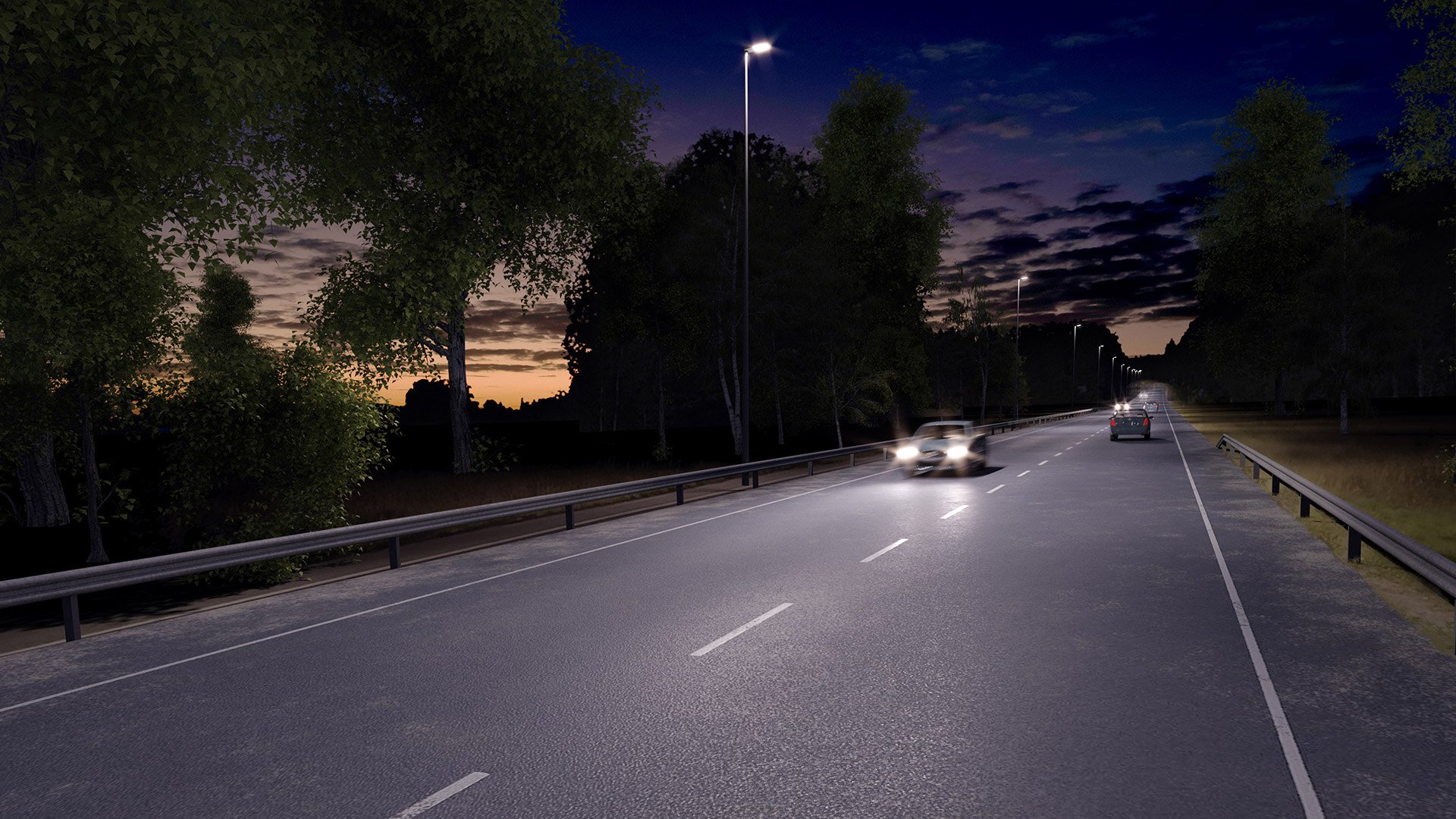

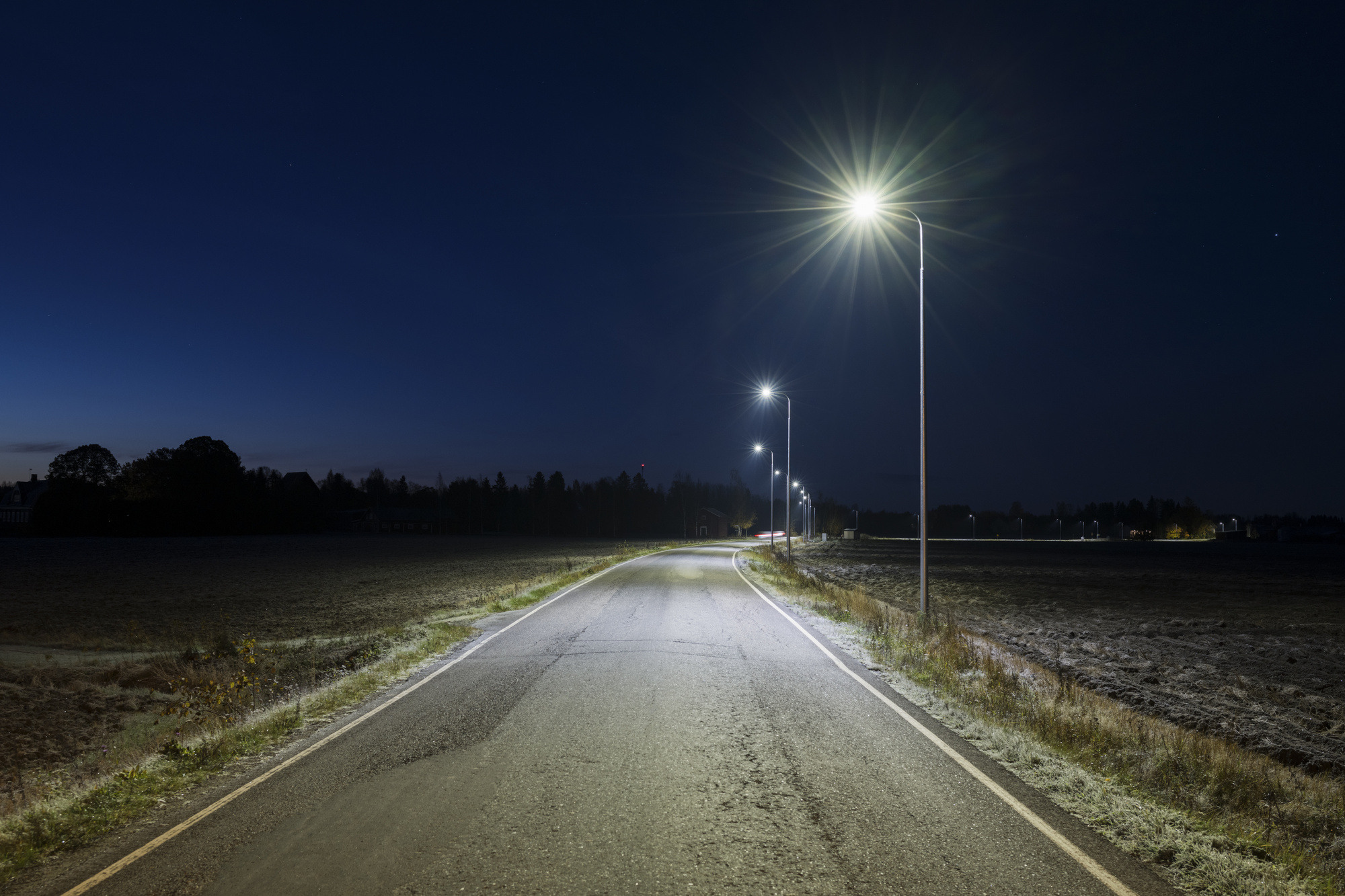

Vega M soveltuu moninaisiin katu- ja aluevalaistustarpeisiin: kokoojakaduille, kaupunkien kaduille, maanteille ja pysäköintialueille. Väyläviraston hyväksyntä varmistaa vaatimustenmukaisuuden kaikilla yleisillä teillä.

Variantit

Malli	Tyyppikoodi	Teho	Tehon säätöalue ¹⁾	Valovirta	Valotehokkuus	Elinikä	Käyttölämpötila	Optinen suojaetäisyys ²⁾
VEGA M	GLVMS52	52 W	10-100%	8362lm	162 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	2.6 m
VEGA M	GLVMS66	66 W	10-100%	10542lm	160 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	2.6 m
VEGA M	GLVMS85	85 W	10-100%	12995lm	155 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	3.1 m
VEGA M	GLVMS94	94 W	10-100%	14221lm	152 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	3.1 m
VEGA M	GLVMS103	103 W	10-100%	15448lm	150 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	3.1 m
VEGA M	GLVMS111	111 W	10-100%	16294 lm	148 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	3.6 m
VEGA M	GLVMS128	128 W	10-100%	18366 lm	144 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C	3.9 m
VEGA M	GLVMS140	140 W	10-100%	19825 lm	142 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +30°C	4.0 m
VEGA M	GLVMS153	153 W	10-100%	21284 lm	139 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +25°C	4.4 m
VEGA M	GLVMS152	152 W	10-100%	22510 lm	148 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C	4.4 m
VEGA M	GLVMS163	163 W	10-100%	23823 lm	146 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +35°C	4.5 m
VEGA M	GLVMS175	175 W	10-100%	25136 lm	144 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +25°C	4.5 m
VEGA M	GLVMS189	189 W	10-100%	26753 lm	142 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +25°C	4.5 m
VEGA M	GLVM66(˅⁸	66 W	10-100%	11348 lm	173 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	2.6 m
VEGA M	GLVM99(˅⁸	99 W	10-100%	16923 lm	171 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	3.1 m
VEGA M	GLVM129(˅⁸	129 W	10-100%	20688 lm	160 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C	4.2 m
VEGA M	GLVM148(˅⁸	148 W	10-100%	23240 lm	158 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C	4.2 m
VEGA M	GLVM167(˅⁸	167 W	10-100%	25792 lm	156 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +35°C	4.4 m
VEGA M	GLVM186(˅⁸	186 W	10-100%	28344 lm	153 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +25°C	4.7 m
VEGA M	GLVM188(˅⁸	188 W	10-100%	29739 lm	158 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C	4.9 m
VEGA M	GLVM206(˅⁸	206 W	10-100%	32354 lm	157 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +35°C	5.1 m
VEGA M	GLVM225(˅⁸	225 W	10-100%	34970 lm	156 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +25°C	5.2 m

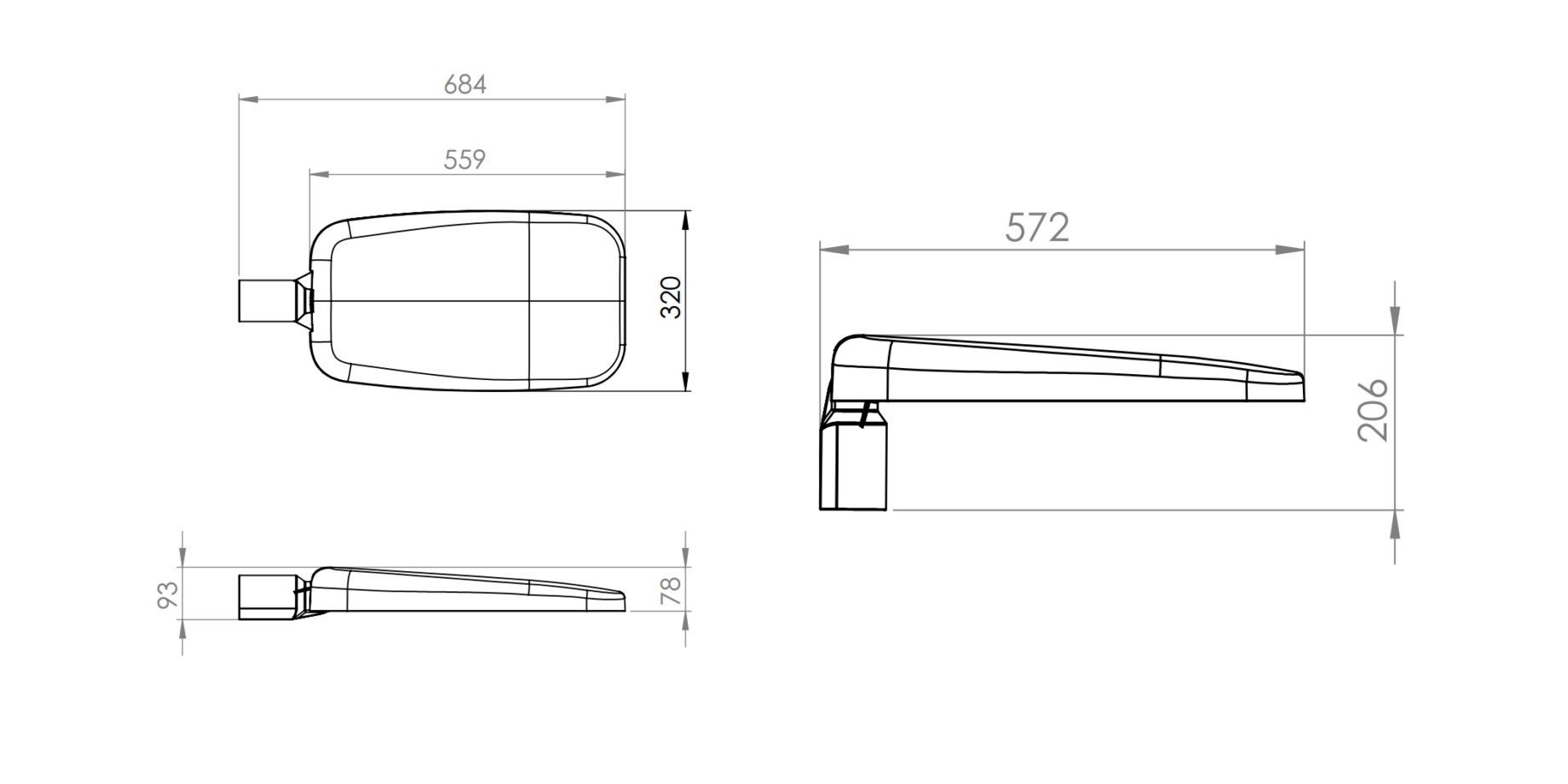

Mitat

Malli	Tyyppikoodi	Pituus (L)	Korkeus (H)	Leveys (W)	Paino	Tuulipinta
VEGA M	GLVMS52	559 mm	78 mm	320 mm	8,7 kg	1789 cm²
VEGA M	GLVMS66	559 mm	78 mm	320 mm	8,7 kg	1789 cm²
VEGA M	GLVMS85	559 mm	78 mm	320 mm	8,9 kg	1789 cm²
VEGA M	GLVMS94	559 mm	78 mm	320 mm	8,9 kg	1789 cm²
VEGA M	GLVMS103	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS111	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS128	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS140	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS153	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS152	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS163	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS175	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVMS189	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVM66(˅⁸	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVM99(˅⁸	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVM129(˅⁸	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVM148(˅⁸	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVM167(˅⁸	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVM186(˅⁸	559 mm	78 mm	320 mm	9,3 kg	1789 cm²
VEGA M	GLVM188(˅⁸	559 mm	78 mm	320 mm	9,7 kg	1789 cm²
VEGA M	GLVM206(˅⁸	559 mm	78 mm	320 mm	9,7 kg	1789 cm²
VEGA M	GLVM225(˅⁸	559 mm	78 mm	320 mm	9,7 kg	1789 cm²

Huomiot

Huomiot: Nimellisvalovirta perustuu LED-valmistajan antamien tietoihin 4000 K värilämpötilalla ja CRI70 värintoistolla, +25 °C ympäristön lämpötilassa. Valaisimen todellinen valovirta riippuu ympäristöolosuhteista (esim. lämpötilasta ja epäpuhtauksista), LED:n värilämpötilasta, värintoistosta ja valaisimen optisesta hyötysuhteesta. Valovirrassa ±10 % toleranssi ja tehossa ±10 % toleranssi. Valaisin on CLO-kompensoitu. Valaisin on asemoitava siten, ettei pitkäaikaista katsomista valaisimeen voi olettaa tapahtuvan optista suojaetäisyyttä lähempää. Valaisimen ULOR=0. 1) Minimi tehosäätöalue on noin 3–20 % riippuen liitäntälaitteesta ja asetetusta lähtövirrasta (200–1050 mA).

Yleiskuvaus

Värilämpötila: Amber II (Spectre), 3000K, 4000K, 5000K
Värintoistoindeksi: CRI ≥ 70, CRI ≥ 80
Värilaadun tasaisuus: SDCM ≤5
LED-tyyppi: Ceramic LED (silver free)
LED PCB-materiaali: Aluminium
IEC 60068-2-43 LED-korroosiotesti: H2S 15ppm H2S 40°C/90% r.H. Light >98%
Optiikka: PMMA
Valolähteen suoja: Karkaistu lasi
Kotelointiluokka: IP66
Iskunkestävyys: IK08
Ilman epäpuhtaus ja kosteus suodatusventtiili: Goretex kondenssi- ja paineentasaus venttiili
Valaisimen korroosionkestävyysluokka: C3H
Syöttöjännite: 220-240 Vac
Taajuus: 50-60 Hz
Tehokerroin: PF > 0,90
THD: THD < 20%
Ylijännitesuojaus: 10kV L/N-Ground & SD-Ground
Suojausluokka: Suojausluokka I tai suojausluokka II
Kytkentä: Valaisimen sisäinen kytkentärima max 5*2,5mm2 DALI +/-. 3- tai 5- napainen tehdas asennettu kumi- tai MMJ kaapeli.
Ohjattavuus: DALI 2 D4i, AstroDIM, Casambi
DALI osoitteiden lukumäärä: 1kpl tai Dual-channel DT 6 2kpl.
Zhaga D4i: Kyllä
Zhaga liitinten lukumäärä: 1 tai 2
Zhaga book yhteensopivuus: Zhaga Book 15, 13, 18, 25
Väyläviraston hyväksyntä: Kyllä
Dark sky: Kyllä, ULOR 0%
Biodiversiteetti: Amber II (spectre )
Kiertotalous: Kierrätysalumiini
Korjattavuus: kyllä
ReUse: kyllä
Ympäristövaikutustiedot: Ei
Valaisimen elinikä: L98 B10/100 000h C10
Väri: Vakio RAL9006. Optiona muut vakio RAL-värit.
Rungon materiaali: Kierrätetty alumiini
Takuu: 8 vuotta
CLO: Kyllä
Lisävarusteet (asennus): 3608220 Putkikiinnike

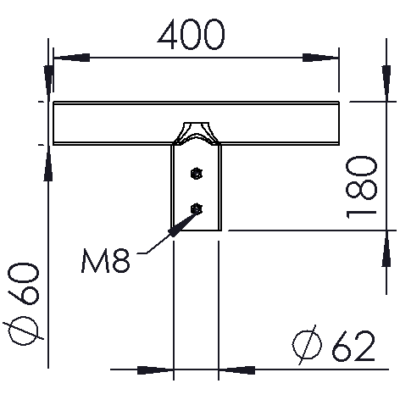

5206062 T-haara

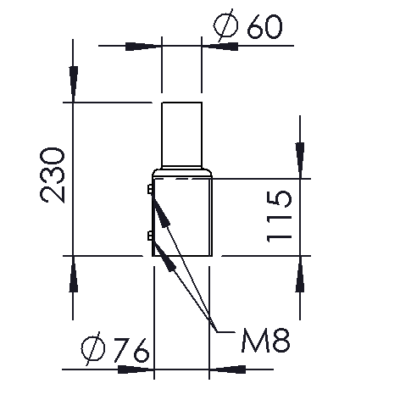

5205037 Putkisovitin 76mm -> 60mm
3608101 Kattokiinnike
3608061 Seinäkannake
9905253 Vega heitinkannake
9910082 Pylväskannake
Lisävarusteet (muut): Suojausluokka II-kokoonpano, erillinen ylijännitesuoja 20kV ja Dual Channel White-Amber -kokoonpano (2C-malli)
