Sigma Gen3

Sigma Gen3 -valaisimessa yhdistyvät toiminnallisuus ja selkeä, virtaviivainen ulkonäkö. Valaisin on ympäristösietoinen (IP65 & IK09/IK08), ja sen saumattomat seinäpinnat on helppo pitää puhtaina. Saatavilla pintakäsittelyt erilaisiin toimintaympäristöihin teollisista tiloista puhtautta vaativiin tiloihin.

  • Avainlippu

Käyttöalue: liikuntapaikat, pysäköinti, teollisuus ja varastot
Asennus: kattopinta, ripustus ja valaisinripustuskisko

Ota yhteyttä Ladattavat tiedostot

Edut

Valovoimainen ja energiatehokas LED high bay -valaisin teollisuus- ja liikuntatilojen valaisemiseen. Ympäristösietoinen valaisin vaativiin olosuhteisiin (pallotestattu, IP65 & IK09/IK08 & paineentasausventtiili). Valaisin on helppo asentaa, pitää puhtaana ja tarvittaessa huoltaa.

Sovellettavuus

Valaisin soveltuu monipuolisten optiikkavaihtoehtojen ansiosta teollisuuden- ja elintarviketeollisuuden, varastojen sekä liikuntapaikkojen valaisemiseen (pallotestattu). Valoteholtaan tehokkaimmat versiot soveltuvat erityisen hyvin korkeiden teollisuustilojen valaisemiseen.

Variantit

Malli Tyyppikoodi Teho Valovirta Valotehokkuus Elinikä Käyttölämpötila
Sigma Gen3 677mm GLSG301093 93 W 14340 lm 154 lm/W L80B50=100 000h, L90B50=50 000h, C10 100 000h -20 - +40°C
Sigma Gen3 1260mm GLSG301137 137 W 22250 lm 162 lm/W L80B50=100 000h, L90B50=50 000h, C10 100 000h -20 - +45°C
Sigma Gen3 1260mm GLSG301207 207 W 31580 lm 153 lm/W L80B50=72 000h, L90B50=50 000h, C10 100 000h -20 - +40°C
Sigma Gen3 1260mm GLSG301265 265 W 38350 lm 145 lm/W L80B50=72 000h, L90B50=50 000h, C10 100 000h -20 - +30°C

Mitat

Malli Tyyppikoodi Pituus (L) Korkeus (H) Leveys (W) Paino
Sigma Gen3 677mm GLSG301093 677 mm 77 mm 244 mm 6,7 kg
Sigma Gen3 1260mm GLSG301137 1260 mm 77 mm 244 mm 12,0 kg
Sigma Gen3 1260mm GLSG301207 1260 mm 77 mm 244 mm 12,1 kg
Sigma Gen3 1260mm GLSG301265 1260 mm 77 mm 244 mm 12,2 kg
Huomiot

Kaikki arvot +25°C ympäristön lämpötilassa, CCT 4000K, CRI80, valonjakaumalla 90° deg, valonlähteen suoja karkaistu lasi,
valovirrassa +-10% toleranssi, tehossa +-10% toleranssi. Ei kondensoivaan käyttöympäristöön.

Yleiskuvaus

Värilämpötila:
3000, 4000, 5000 K(1

Värintoistoindeksi:
RA≥ 80 (option 90)

Valolähteen suoja:
Karkaistu lasi(2

Kotelointiluokka:
IP65

Iskunkestävyys:
IK09(2

Syöttöjännite:
220-240 Vac

Taajuus:
50-60 Hz

PF:
> 0.90

THD:
< 20%

Kytkentä:
Sisäinen kytkentärima 5*2.5 mm² TAI 3*2.5 mm² ja +/- DALI. (optioina asennuskaapeli, ketjutus)

Ohjattavuus:
On/Off, DALI

Väri:
Anodisoitu harmaa (Optiona myös RAL-koodit)

Rungon materiaali:
Kierrätetty alumiini

Takuu:
5 vuotta, STUL-takuu 2 vuotta kohteen luovutuksesta - ei koske ohjauskomponentteja

Lisävarusteet (asennus):
9905220 Sigma kattokannake, 9905221 Sigma ripustuskiskokannake 70, 9905222 Sigma ripustuskiskokannake 82, 9905223 Sigma ripustuskiskokannake 110, 9905224 Sigma vaakavaijerikannake (max 16 mm), 9905225 Sigma säädettävä seinäkannake, 9905226 Sigma säädettävä ripustuskiskokannake 70, 9905227 Sigma säädettävä ripustuskiskokannake 82, 9905228 Sigma säädettävä ripustuskiskokannake 110, 9905229 Sigma ripustuskannake 1200mm, 9905210 Sigma tikashyllykannake, 9905231 Sigma kierretankokannake, 9905249 Sigma palkkikannake 1260mm

Lisävarusteet (muut):
Antibakteerinen pinnoite

Huomiot:
1) SDCM ≤3
2) Optiona PC (IK09) / PMMA (IK08)

D-merkitty valaisin, joka täyttää rajoitetun pintalämpötilan vaatimukset. (IEC 60598-2-24)

Liitteet ja lataukset

Valonjakauma

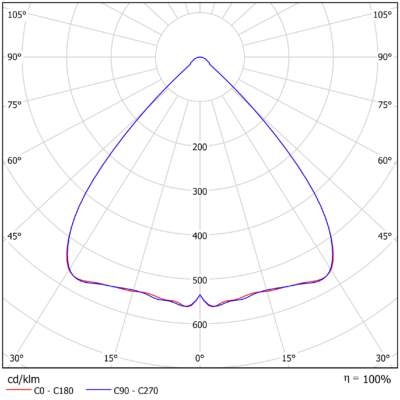

90° deg Sigma_G3_Light-Distribution_Image_90°_deg

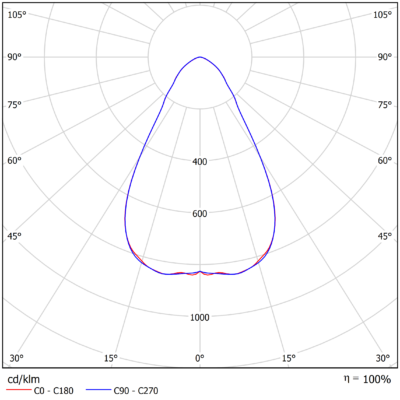

Medium 60° Sigma_G3_Light-Distribution_Image_Medium_60°

Mittapiirros
9905220 Sigma kattokannake 9905220 Sigma ceiling bracket
9905221 Sigma ripustuskiskokannake 70 9905221 Sigma suspension rail 70 bracket
9905222 Sigma ripustuskiskokannake 82 9905222 Sigma suspension rail 82 bracket
9905223 Sigma ripustuskiskokannake 110 9905223 Sigma suspension rail 110 bracket
9905224 Sigma vaakavaijerikannake (max 16 mm) 9905224 Sigma horizontal wire bracket (max ⌀16 mm)
9905225 Sigma säädettävä seinäkannake 9905225 Sigma adjustable wall mount
9905226 Sigma säädettävä ripustuskiskokannake 70 9905226 Sigma adjustable suspension rail bracket 70
9905227 Sigma säädettävä ripustuskiskokannake 82 9905227 Sigma adjustable suspension rail bracket 82
9905228 Sigma säädettävä ripustuskiskokannake 110 9905228 Sigma adjustable suspension rail bracket 110
9905229 Sigma ripustuskannake 1200mm 9905229 Sigma suspension bracket 1260mm
9905210 Sigma tikashyllykannake 9905210 Sigma ladder bracket
9905231 Sigma kierretankokannake 9905231 Sigma threared rod bracket
9905249 Sigma palkkikannake 1260mm 9905249 Sigma beam bracket 1260mm
Huomiot Sigma_Gen3_Dimensional_Drawing_Image_Notes

Sulakemitoitukset
B10 B16 B20 C10 C16 C20
Sigma Gen3 677mm 93W OnOff 20 32 40 23 38 48
Sigma Gen3 677mm 93W DALI 23 36 45 23 38 48
Sigma Gen3 1260mm 137W OnOff 14 22 27 15 25 32
Sigma Gen3 1260mm 137W DALI 14 22 27 15 25 32
Sigma Gen3 1260mm 207W OnOff 6 11 13 10 16 21
Sigma Gen3 1260mm 207W DALI 9 13 15 10 16 21
Sigma Gen3 1260mm 265W OnOff 7 11 13 7 12 15
Sigma Gen3 1260mm 265W DALI 7 11 13 7 12 15

Ladattavat tiedostot
Referenssejä

Sigma Gen3 valaisee monenlaisia tiloja ympäri Suomen

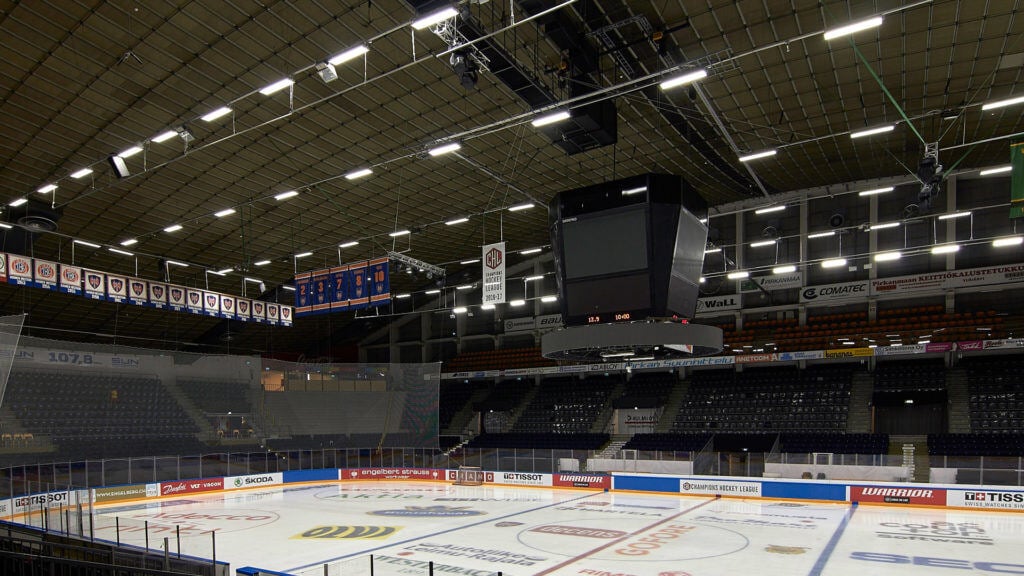

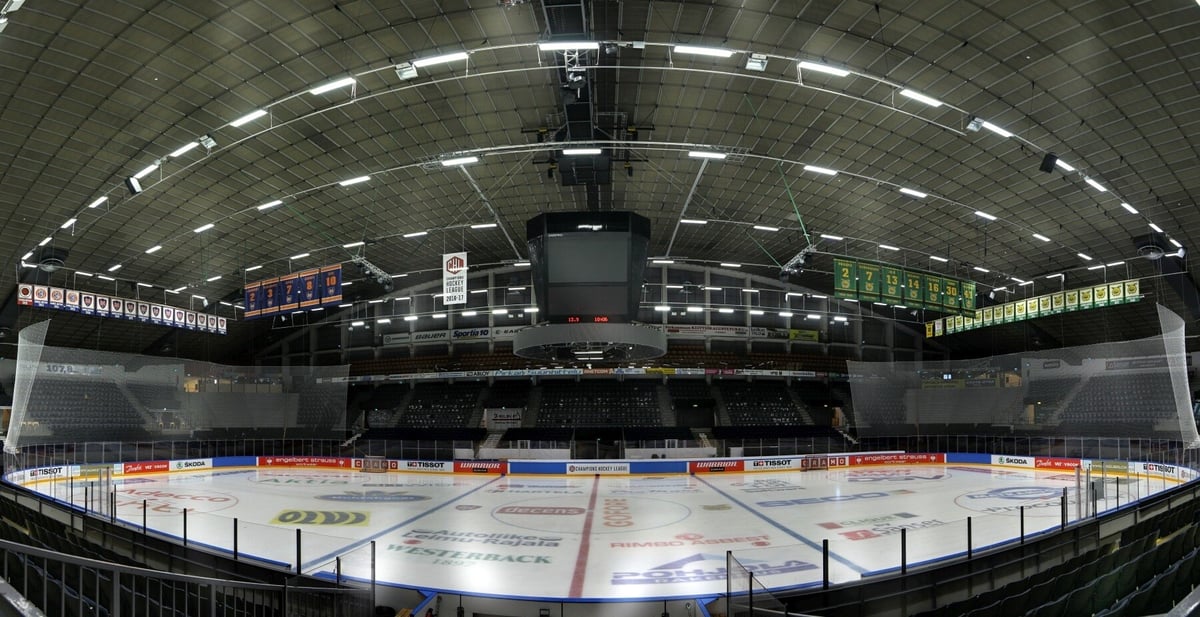

Hakametsän jäähalli

Hakametsän jäähalli

Greenledin toteuttaman Hakametsän jäähallin valaistusratkaisun avulla saavutettiin merkittäviä energiansäästöjä ja parannettiin valaistuksen laatua.

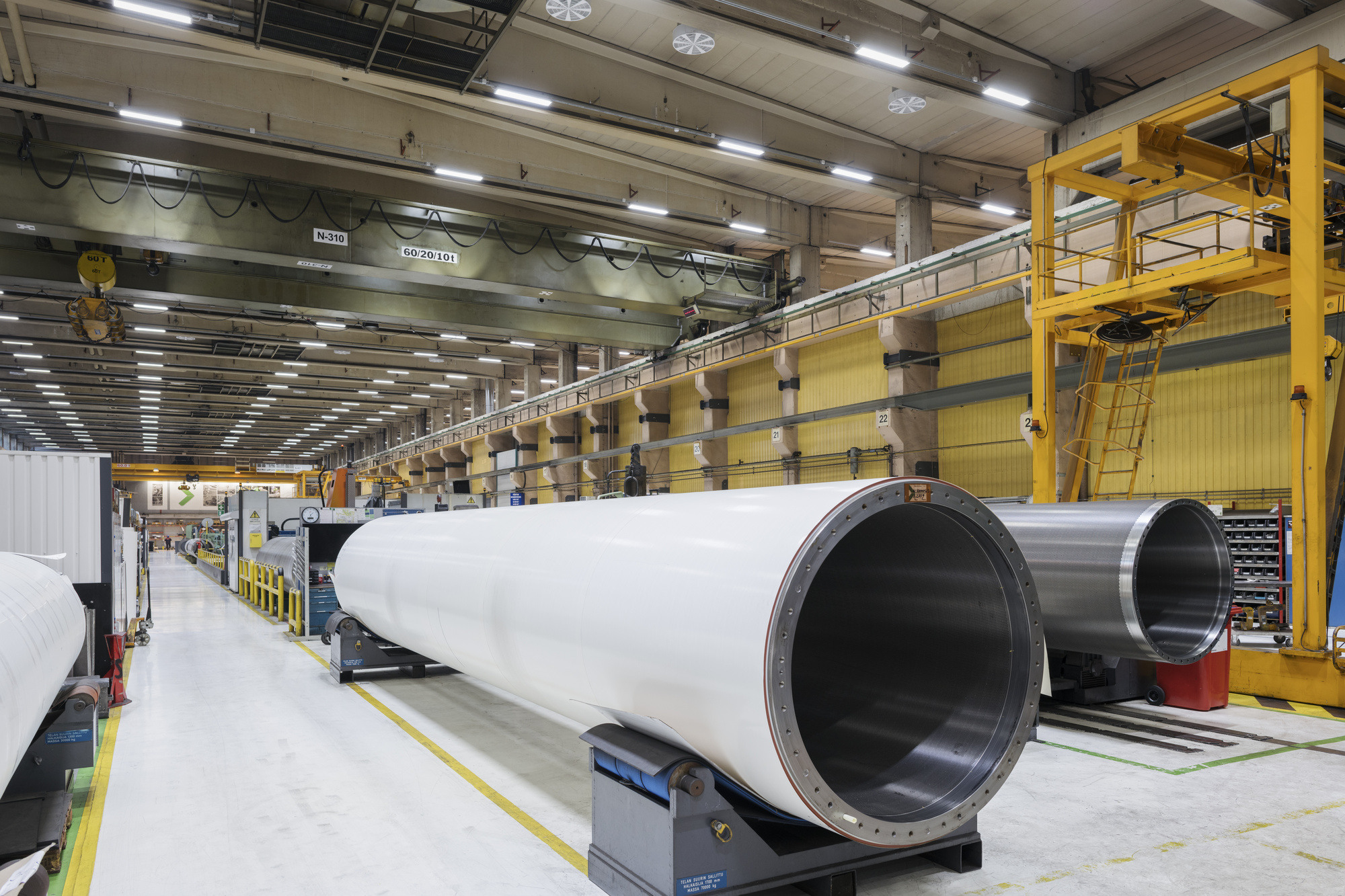

Valmet

Valmet

Valmet Rautpohjan tehtaalla ymmärrettiin valaistuksen ja hyvinvoinnin yhteys. Tehtaan uusi valaistus suunniteltiin ihmiskeskeisistä lähtökohdista.

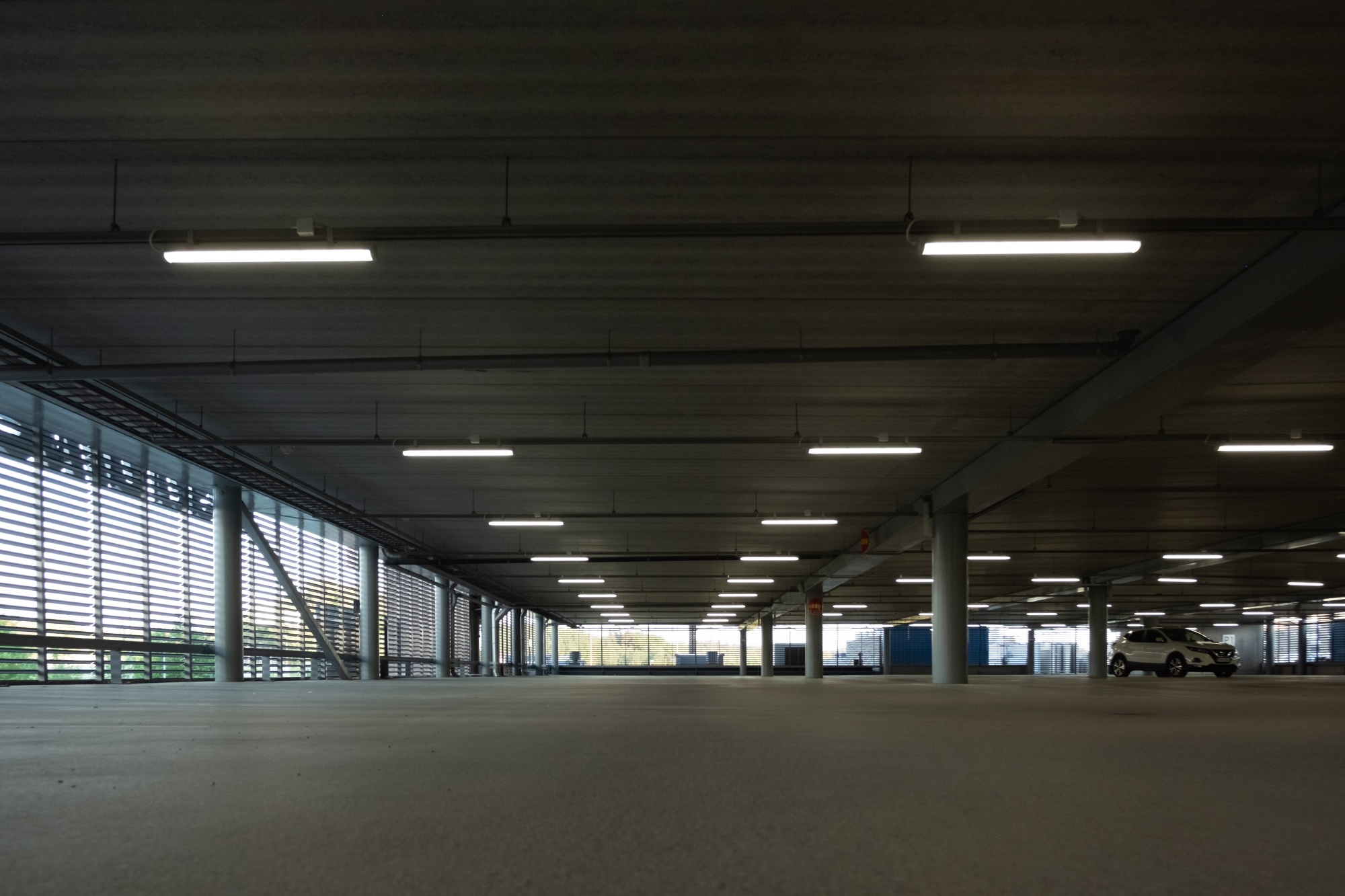

Kauppakeskus Skanssi

Kauppakeskus Skanssi

Skanssin parkkihallin valaistuksen uudistuksella saavutettiin 87 % energiansäästö, parannettiin asiakaskokemusta ja edistettiin vastuullisuustavoitteita.

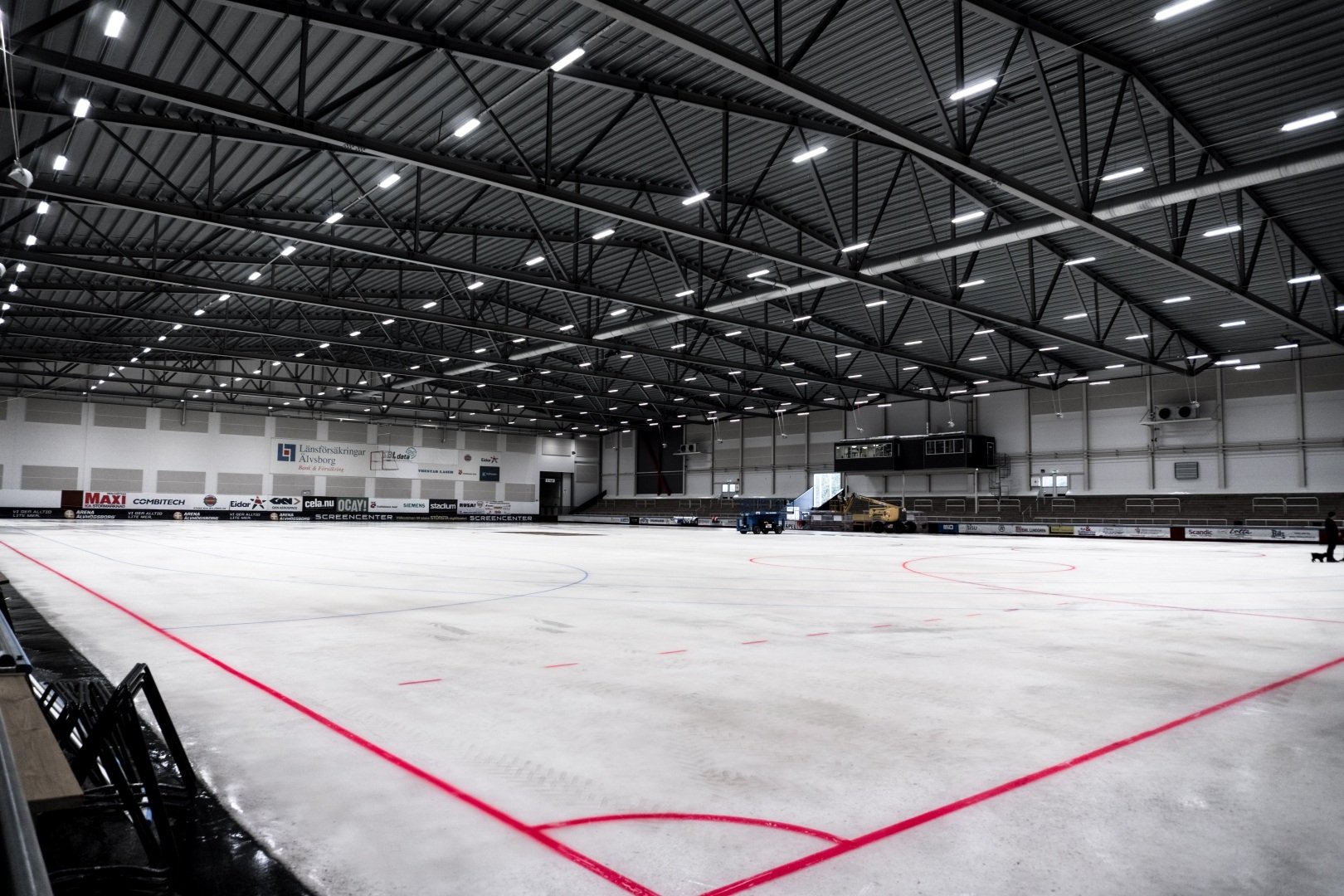

Slättbergshallen

Slättbergshallen

Slättbershallen paransi kokemusta kentällä ja katsomossa panostamalla korkeampiin valotasoihin, parempaan valon laatuun sekä valaistuksen ohjaukseen.

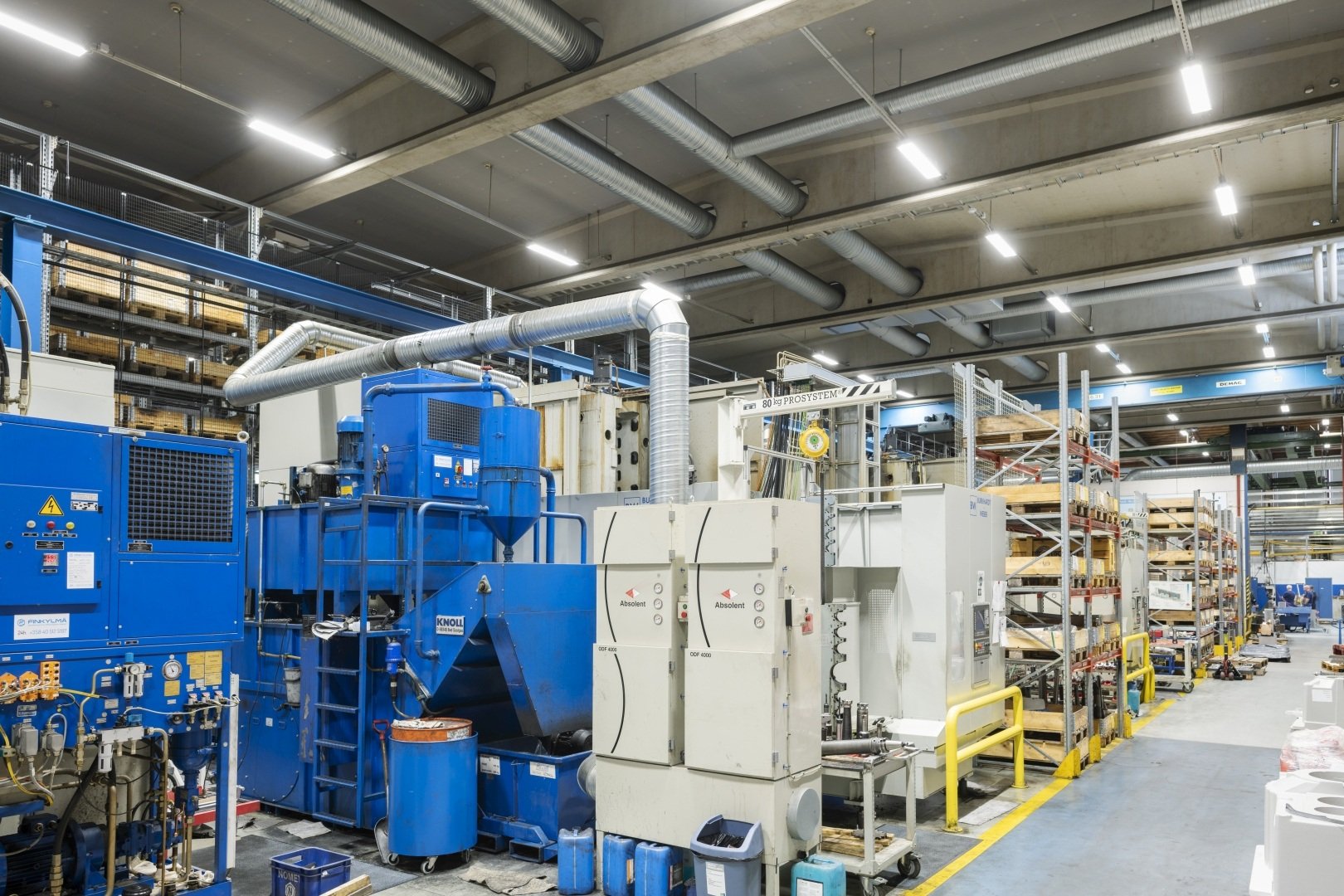

Nomet

Nomet

Nomet Oy päätti uudistaa valaistuksensa GreenCare-palvelumallilla. Lopputuloksena syntyi avaimet käteen -valaistus helposti ja merkittäviä hyötyjä tuoden.

Tampereen Messu- ja Urheilukeskus

Tampereen Messu- ja Urheilukeskus

Tampereen Messu- ja Urheilukeskuksen uusi valaistusratkaisu tarjoaa joustavuutta ja säädettävyyttä, jota tarvitaan monikäyttöhalleissa.

Outotec Turula

Outotec Turula

Outotec Turulan uusi valaistusratkaisu säästää 70 % energiaa ja korkeammat valotasot sekä laadukkaampi valo parantavat työturvallisuutta ja tuottavuutta.

Versowood

Versowood

Versowood, Suomen suurin yksityinen sahatavaran tuottaja, on panostanut led-valaistukseen askel kerrallaan vuodesta 2012 lähtien.
