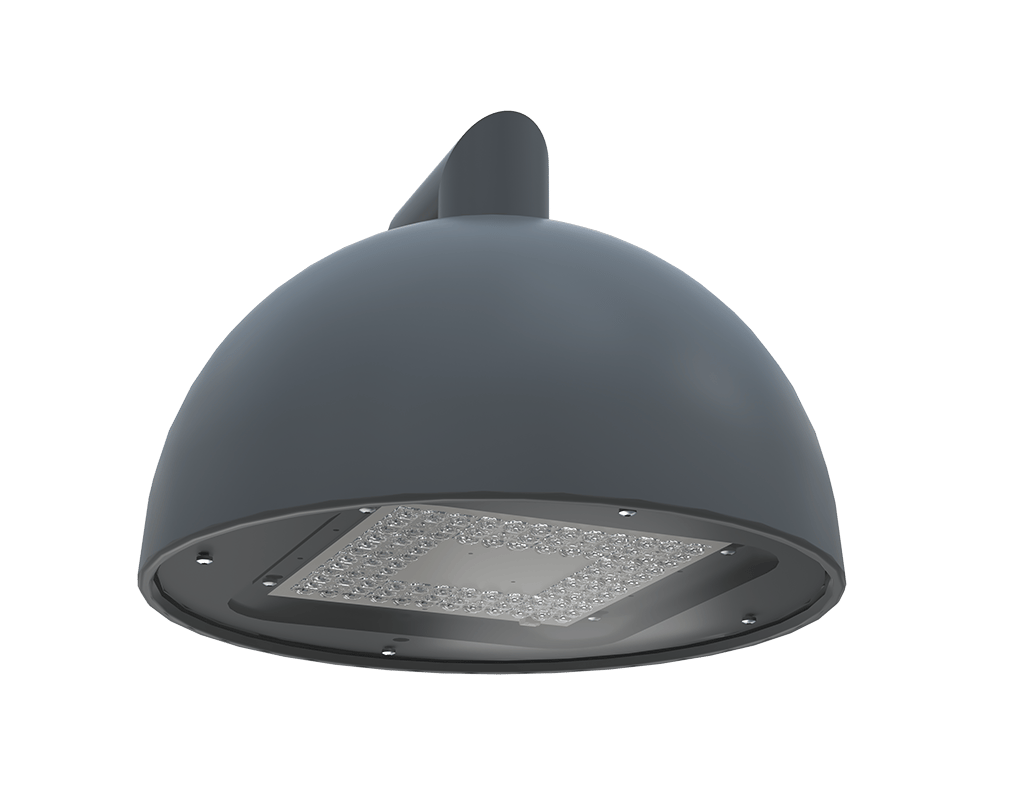

Polaris — LED-katuvalaisin vaativaan kaupunkiympäristöön

Polaris Urban on syntynyt Pohjolan kirkkauden innoittamana. Cut-off-valonjaot, hopeavapaat Ceramic LED -diodit ja Zhaga Book 15 -huollettavuus tekevät siitä poikkeuksellisen valinnan vaativiin kaupunkiympäristöihin — kevyestä liikenteestä vilkkaille pääkaduille.

IP66, IK08, valotehokkuus 146–171 lm/W, Väyläviraston hyväksyntä ja 5 vuoden takuu (optio 8 v) takaavat pitkän elinkaaren pohjoisen vaativissa olosuhteissa. Kierrätysalumiinista valmistettu runko on suunniteltu uudelleenkäytettäväksi. Helppo asennus pylvääseen, vaijeriasennuksena tai kierreasennuksena — aina tehdaskaapeloituna. Täyttää Pohjoismaiset ulkovalaistuksen yhteiset ja vaativat laatuvaatimukset.

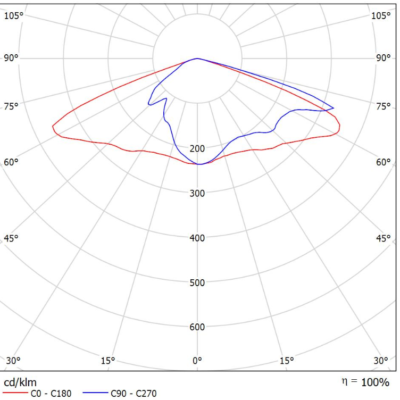

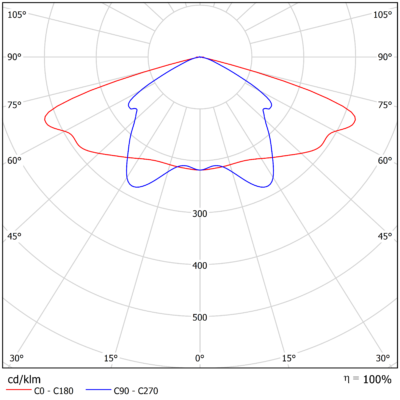

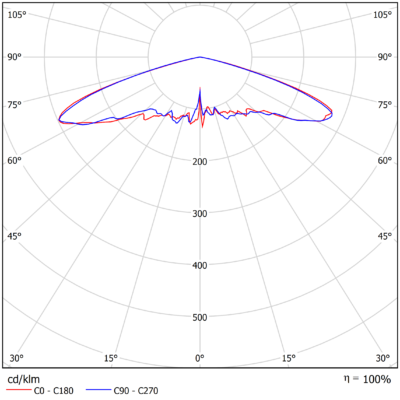

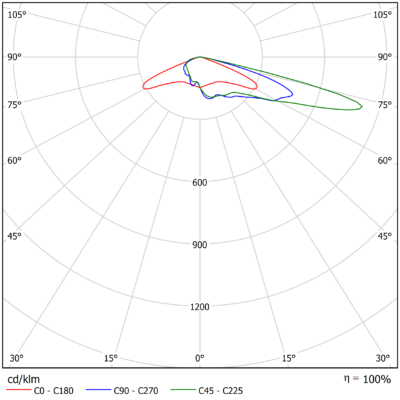

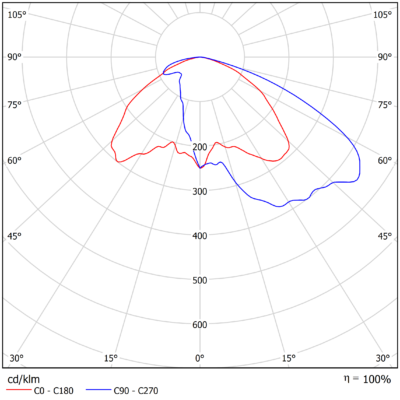

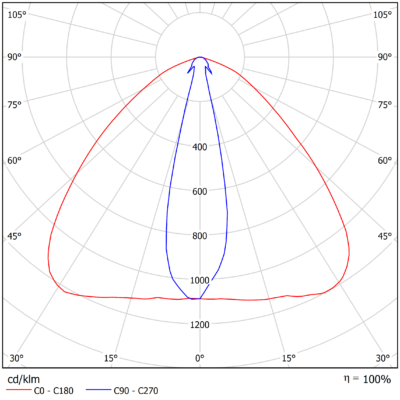

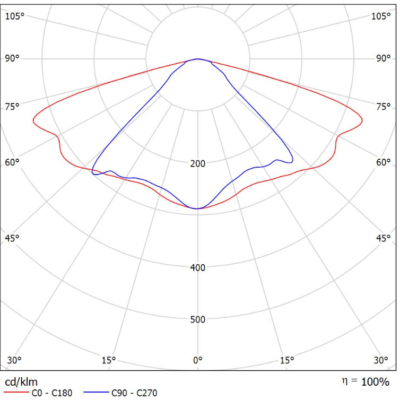

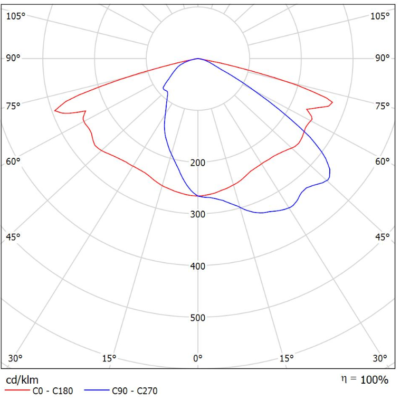

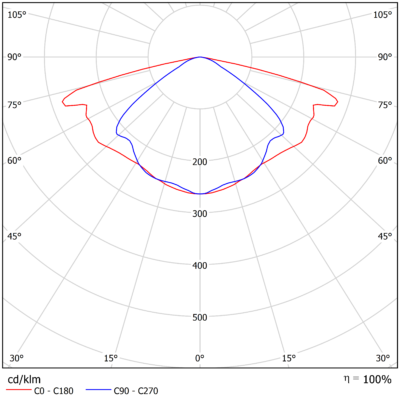

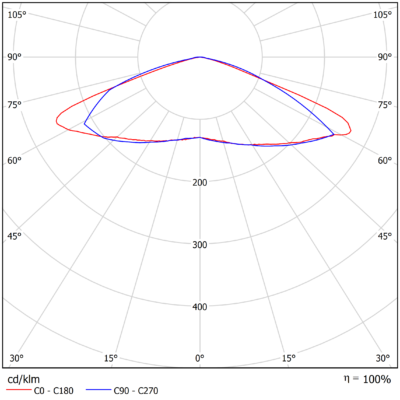

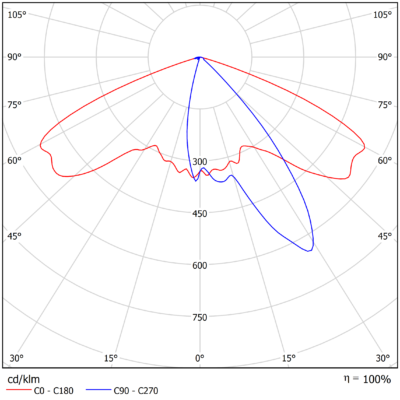

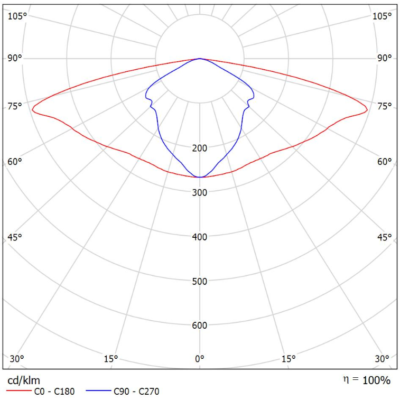

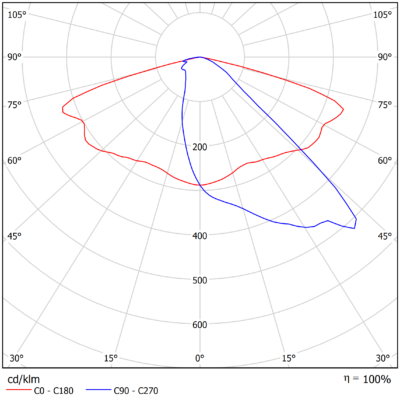

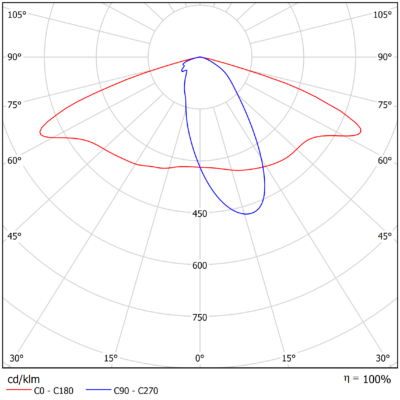

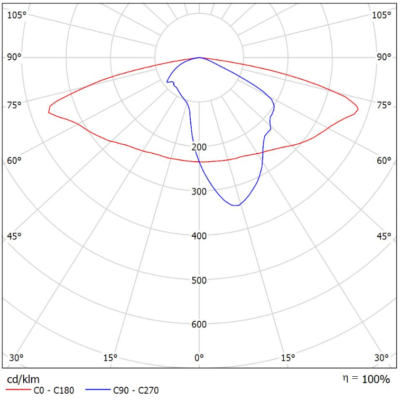

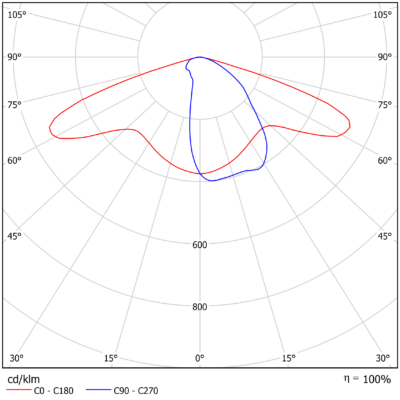

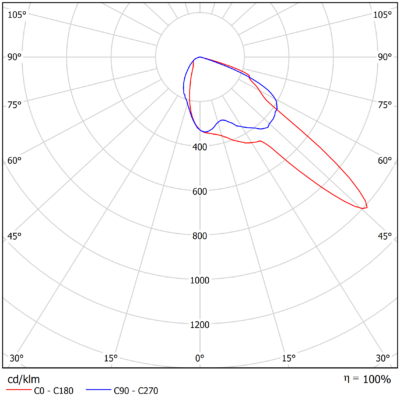

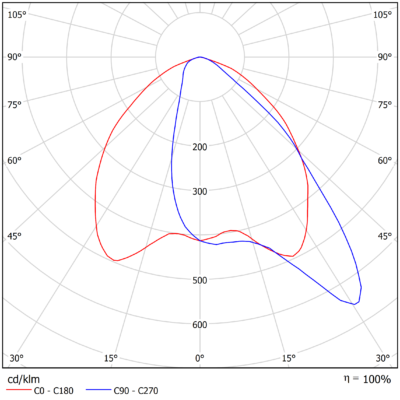

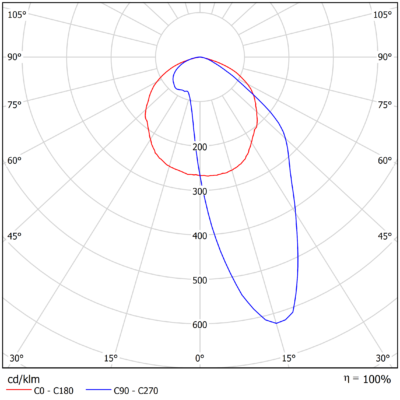

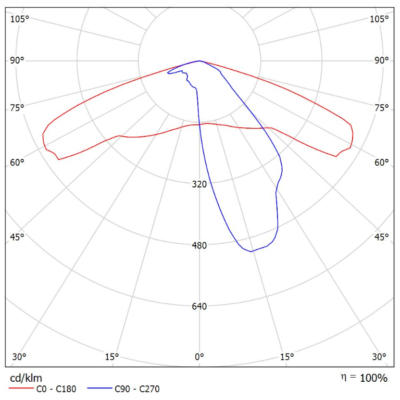

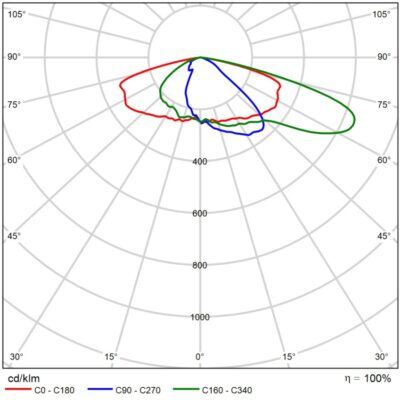

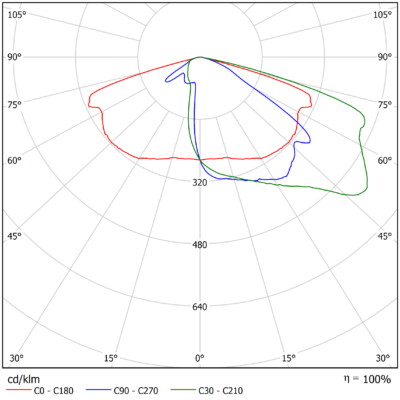

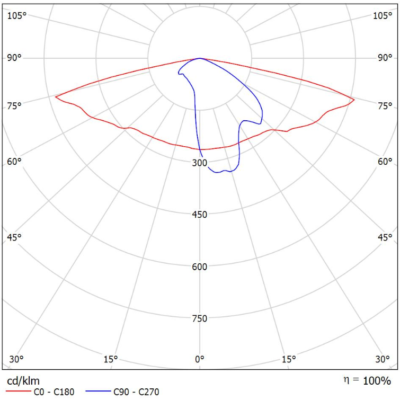

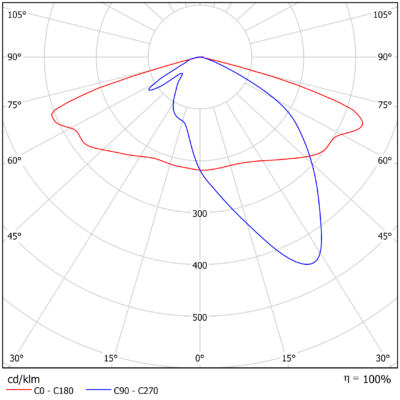

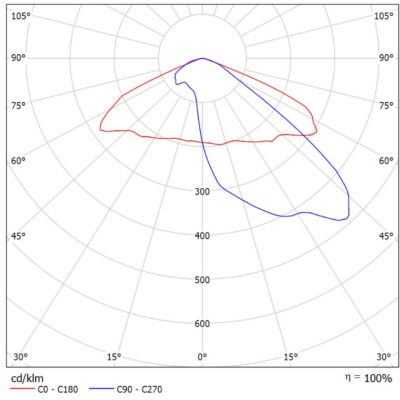

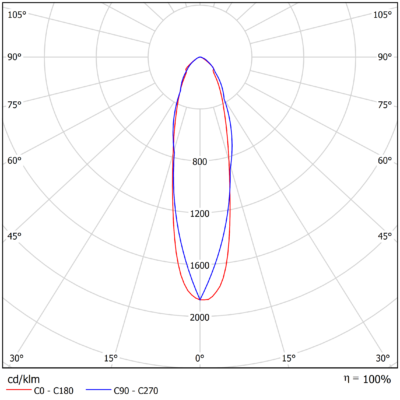

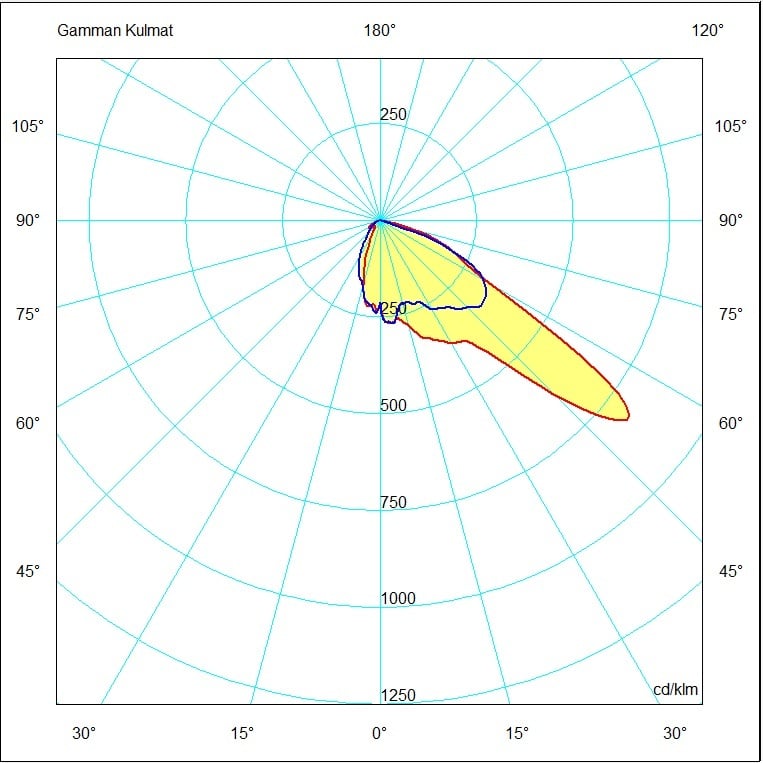

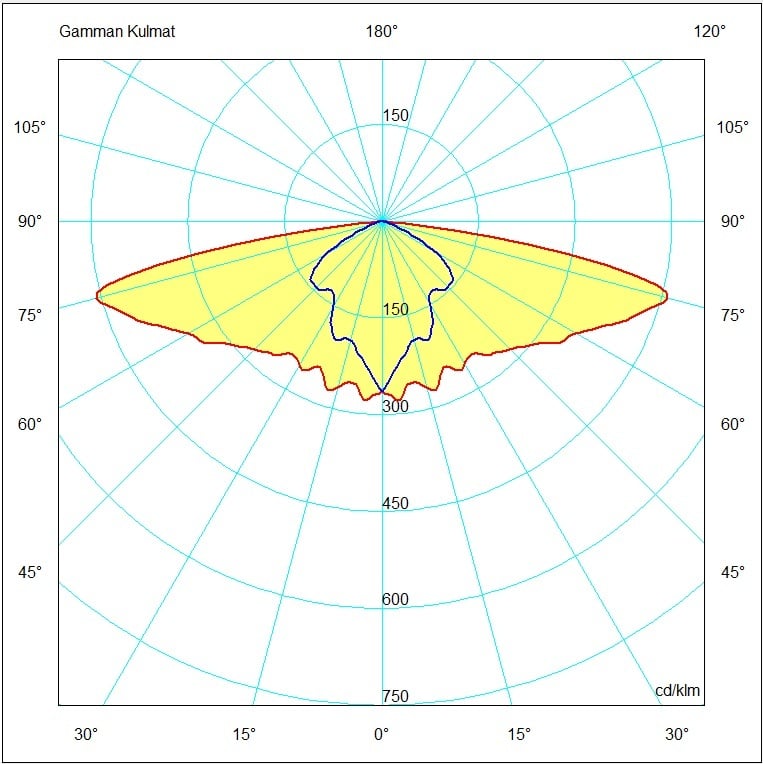

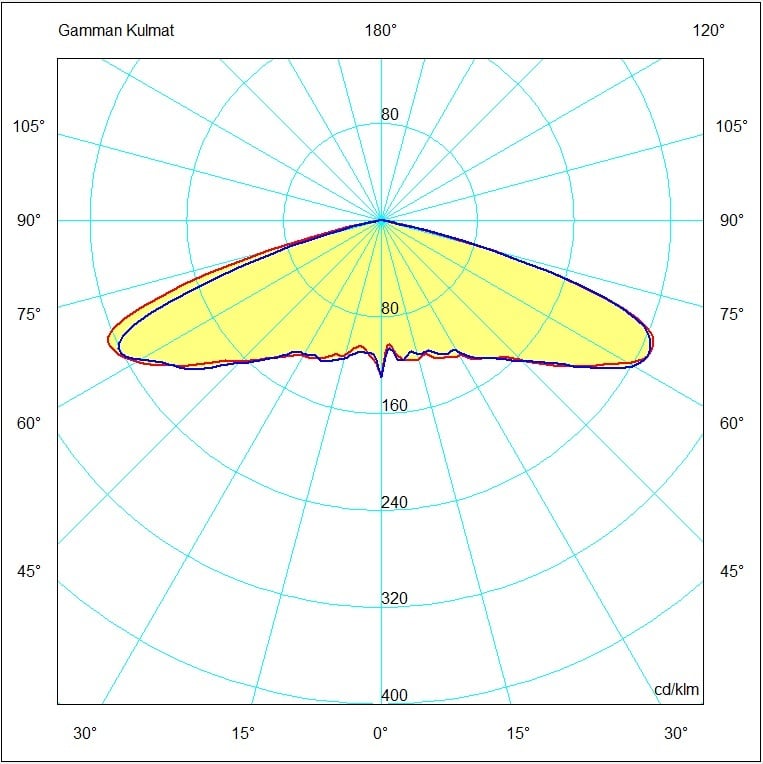

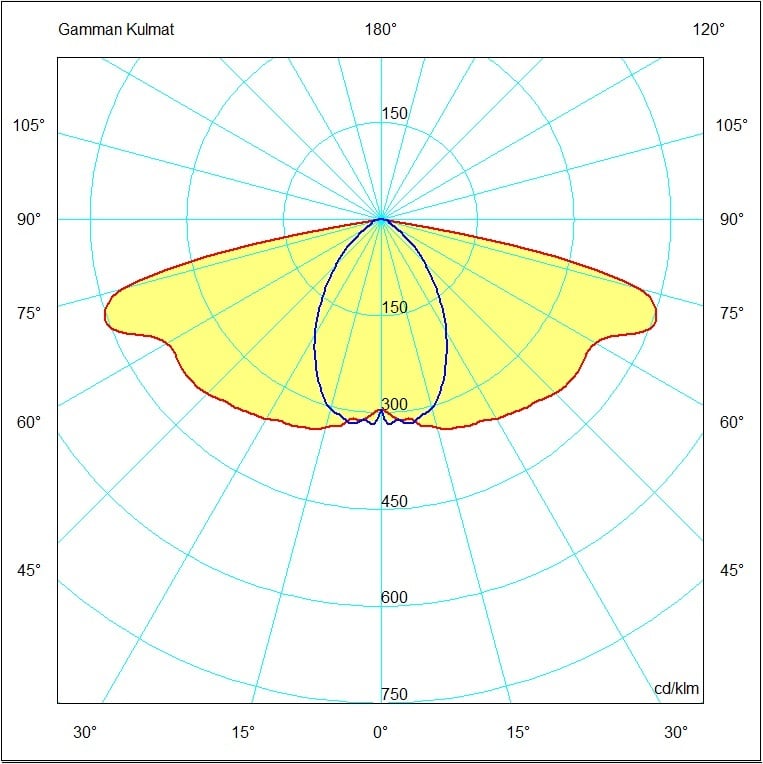

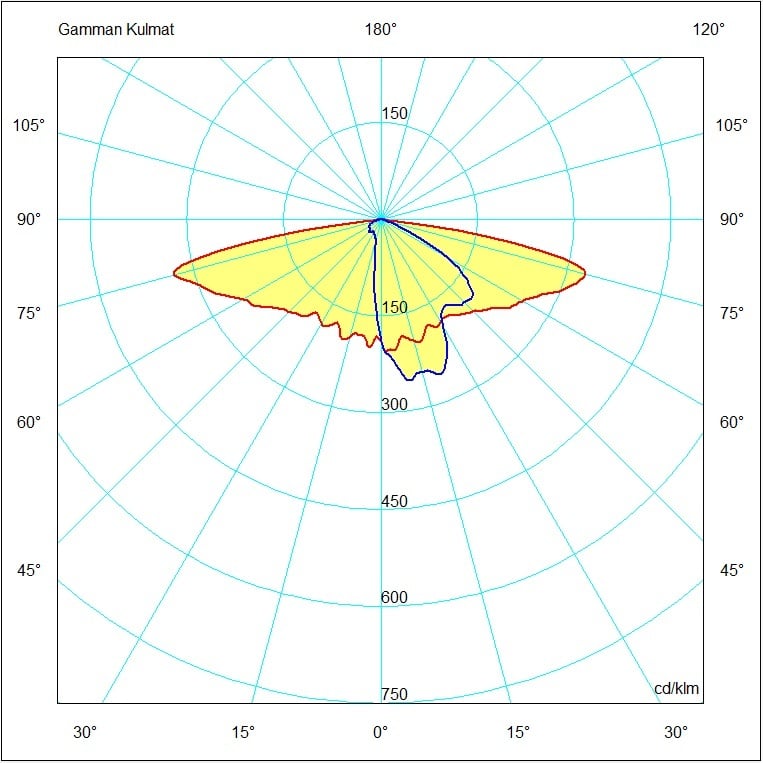

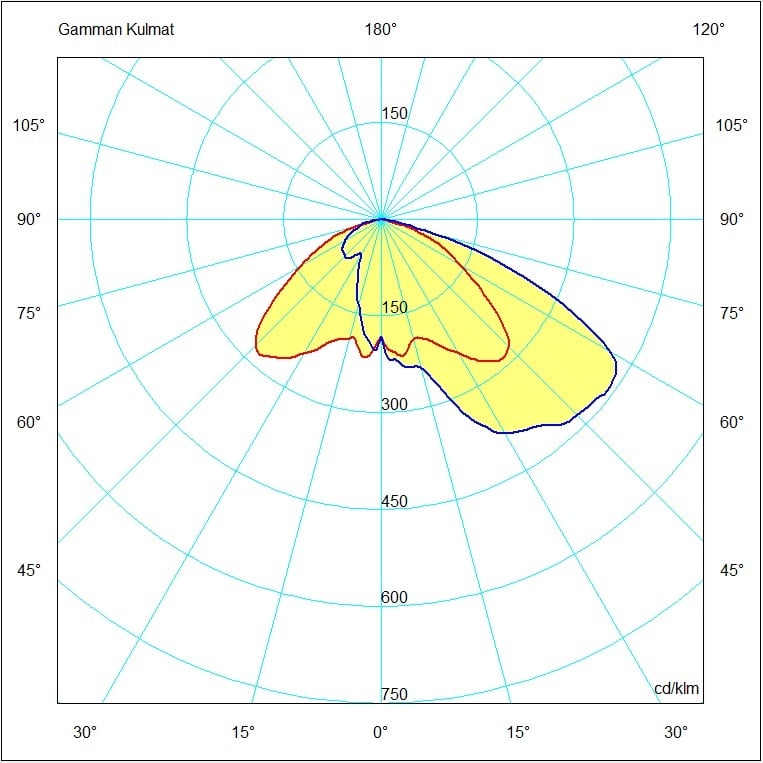

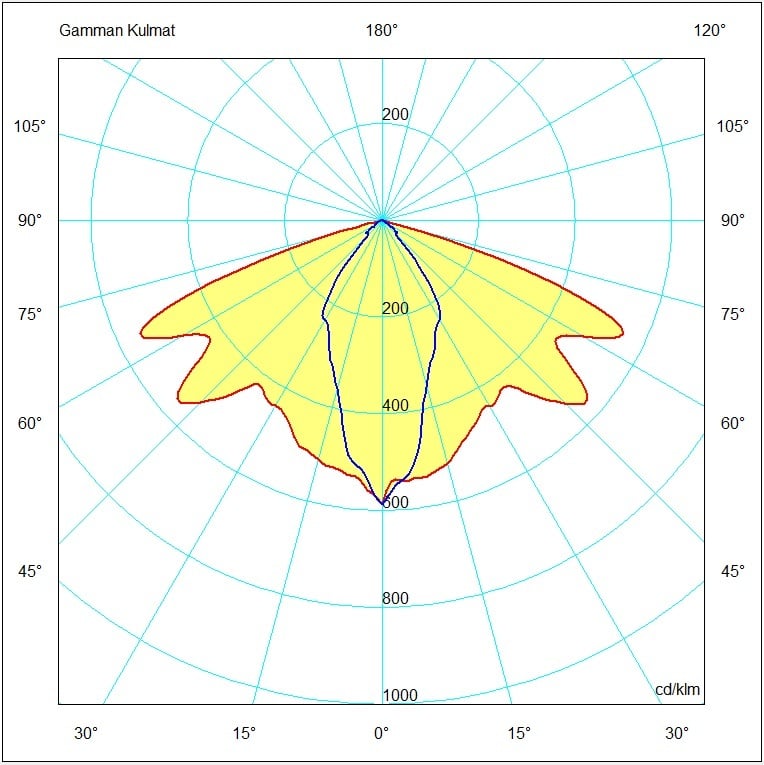

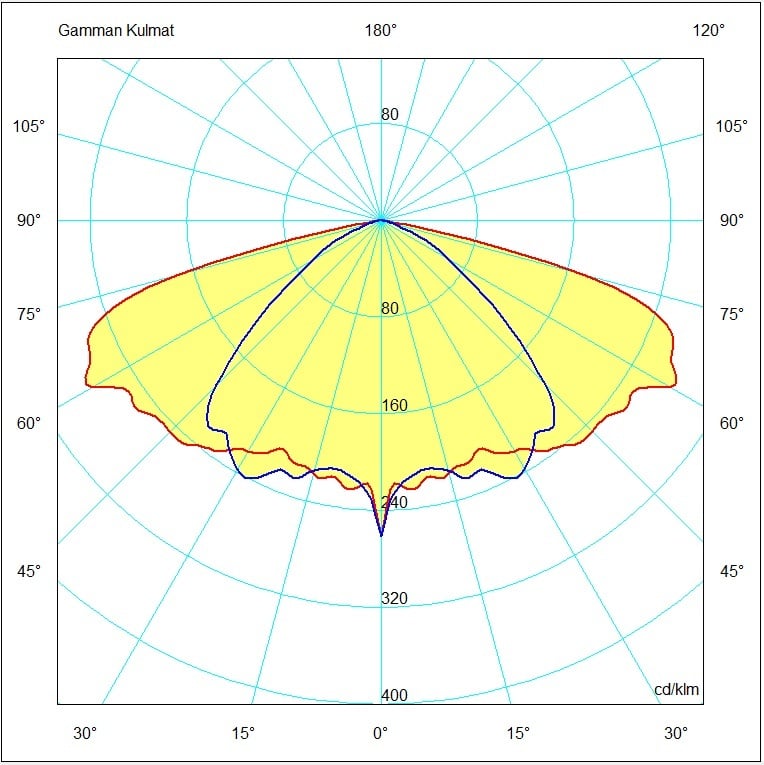

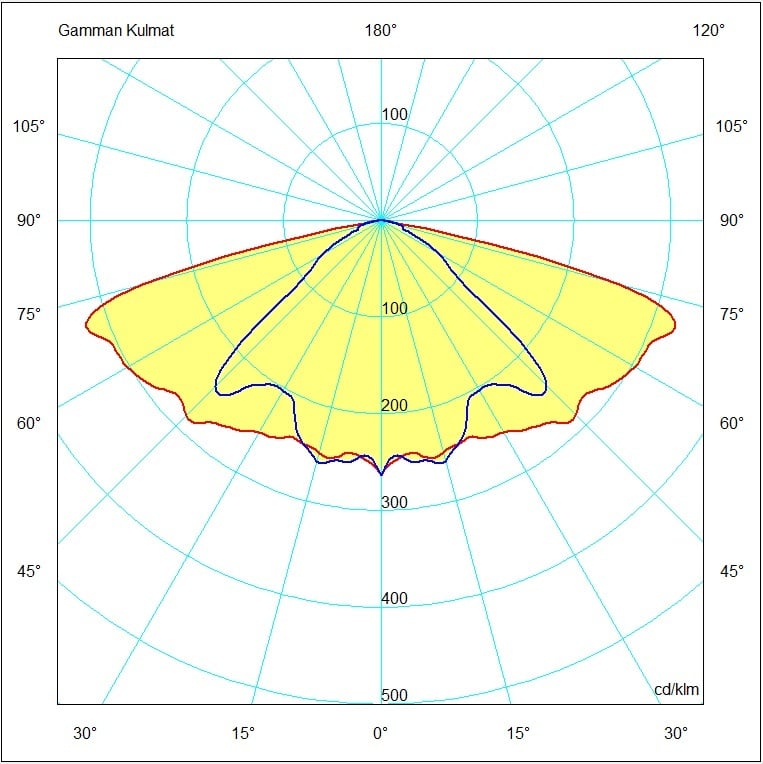

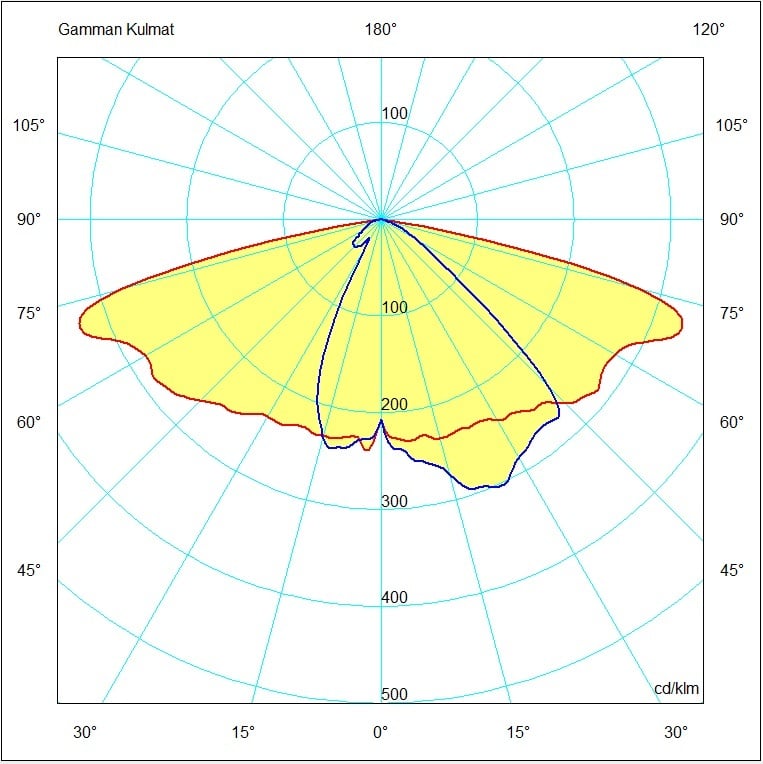

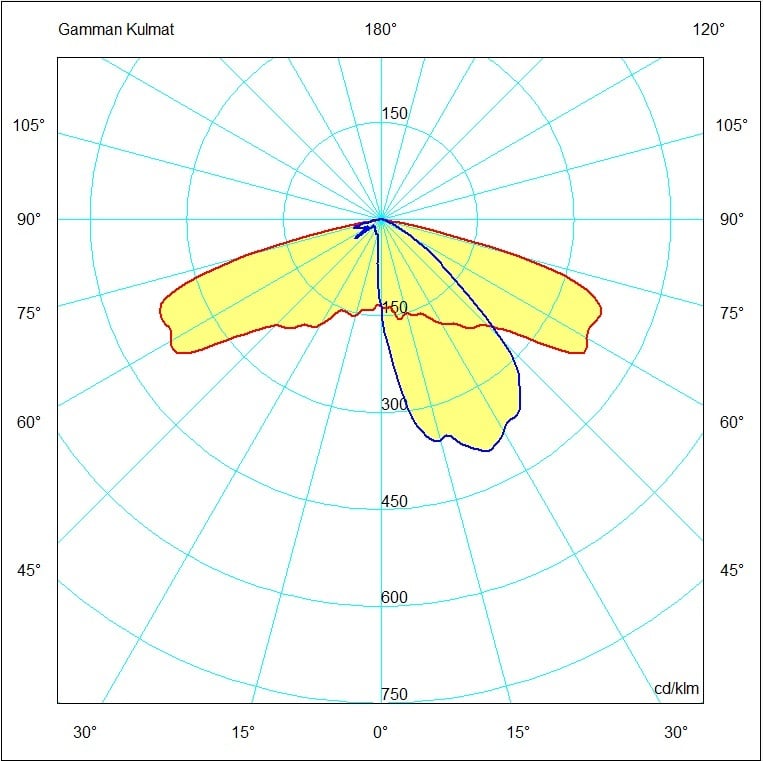

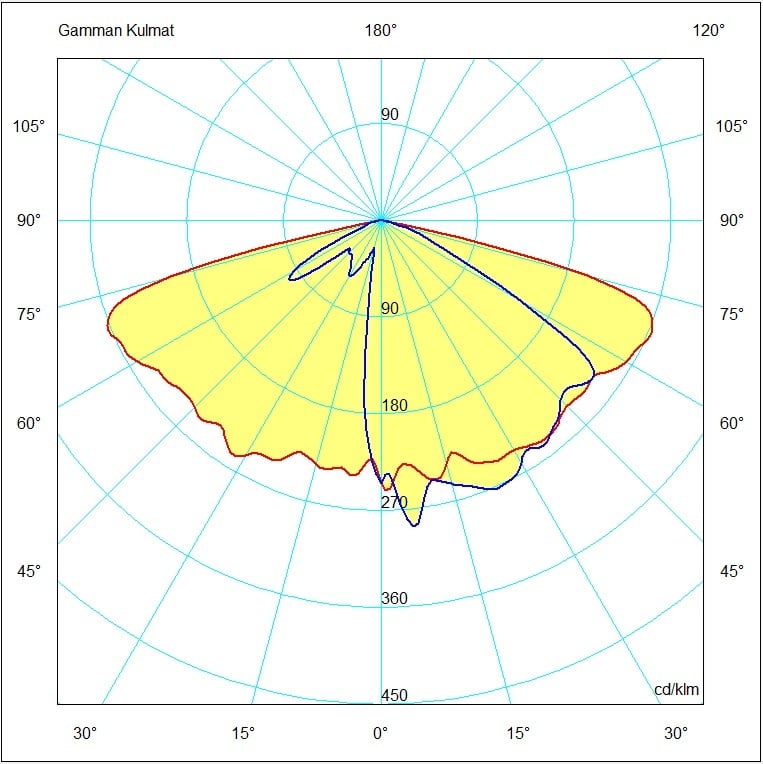

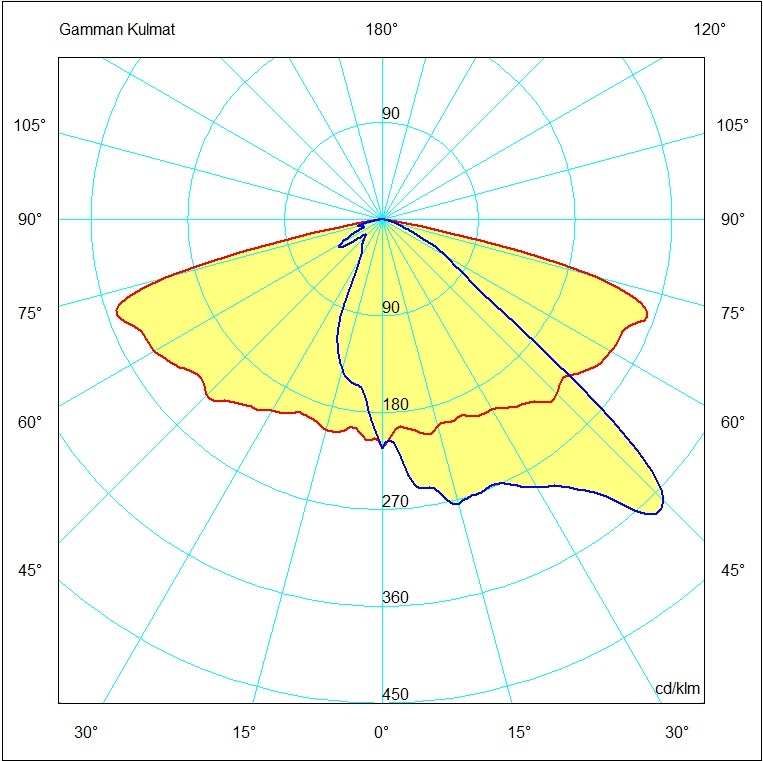

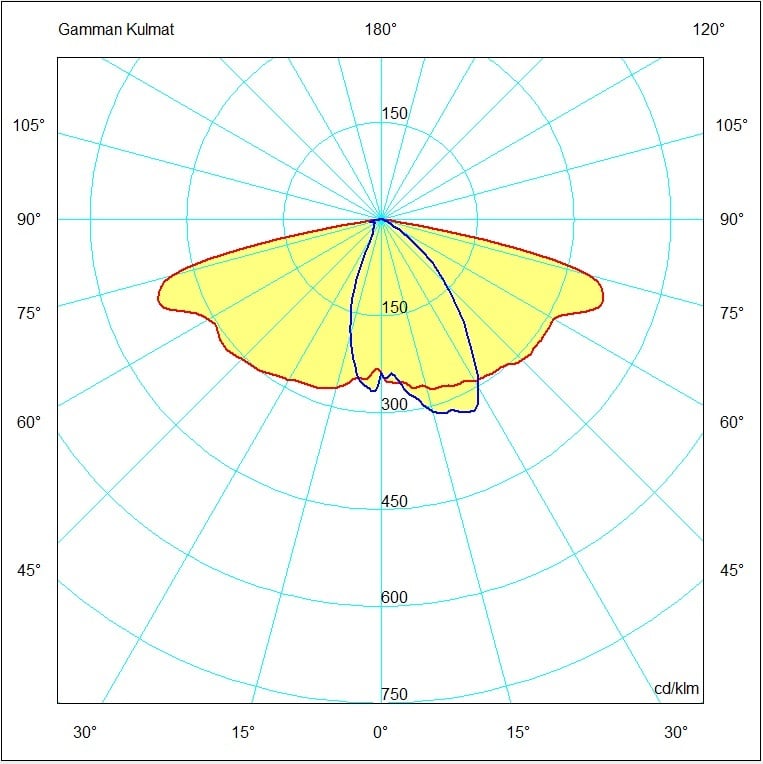

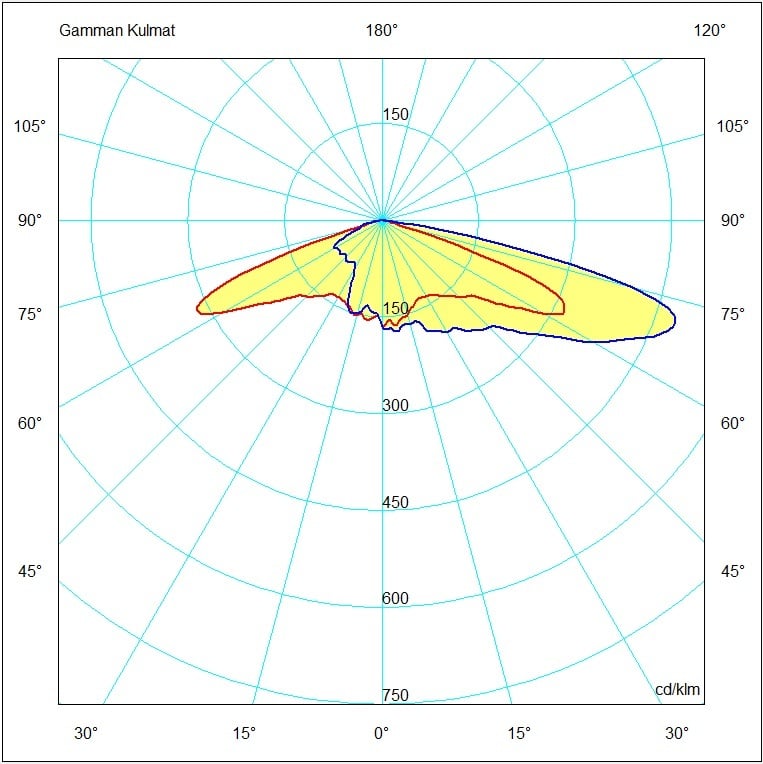

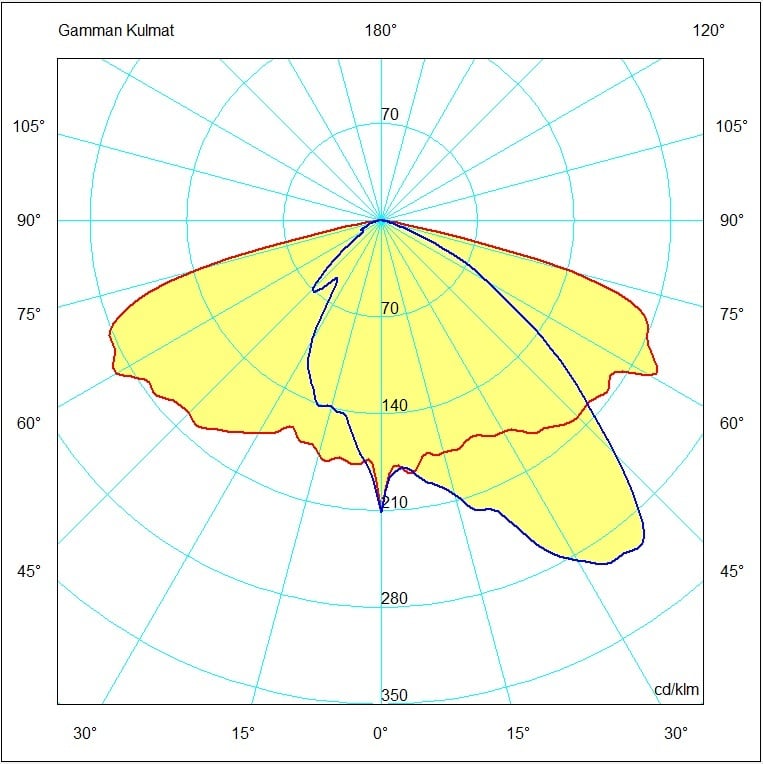

Käyttöalue: Polaris sopii puistoihin, kävelyteihin, pyöräteihin, vilkkaille kaduille, liikennejärjestelyihin sekä laajoille aukioille ja aluevalaistuksiin. Kaupunki. Monipuoliset valonjaot — erityisesti Cut-off-valonjaot — takaavat erinomaisen valonhallinnan, minimoivat häikäisyn sekä sky glow -ilmiön. Luonto. Amber II (Spectre). Alle 1 % sinistä valoa. Tukee biodiversiteettiä — ei häiritse yöeläimiä tai hyönteisiä. Dual-channel. Valkoinen + Amber 50/50. Valkoinen ja amber samassa valaisimessa. Tehokas päiväprofiili, luontoystävällinen yöprofiili.

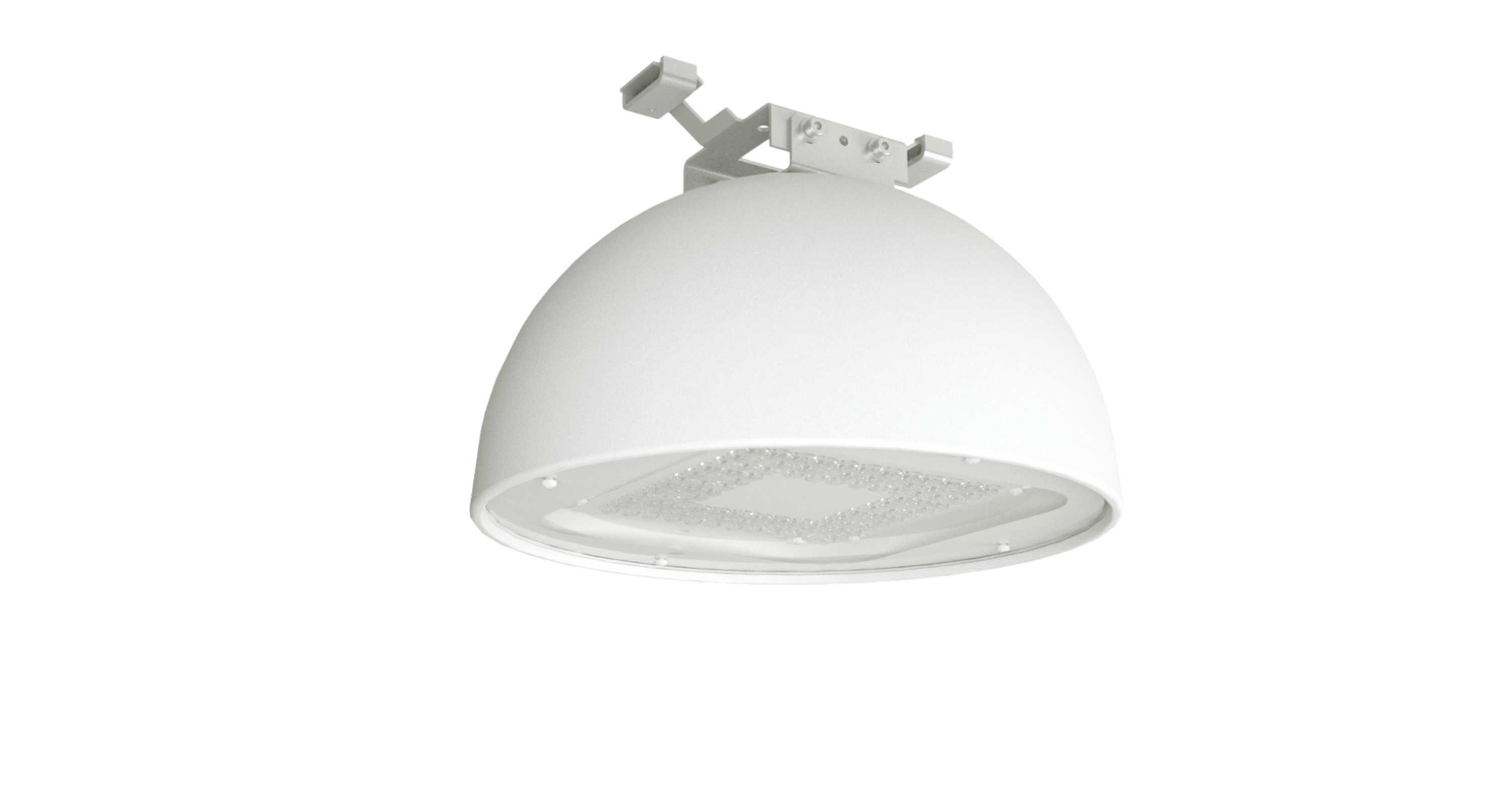

Asennus: Polaris voidaan asentaa pylvääseen (vaaka- tai pystyasento), vaijeriasennuksena tai 3/4" kierreasennuksena. Valaisin toimitetaan aina tehdaskaapeloituna — erikoistyökaluja ei tarvita. Valaisin on saatavilla yhdellä yläpuolisella ja/tai yhdellä alapuolisella Zhaga-liittimellä (Zhaga Book 18) älyjärjestelmiä varten.

Ota yhteyttä Ladattavat tiedostot

Edut

Väyläviraston (Väylä) hyväksyntä: Täyttää Pohjoismaiset yhteiset ja vaativat ulkovalaistuksen laatuvaatimukset. Soveltuu kaikille yleisille teille.

Huippuluokan Ceramic LED -teknologia: Hopeavapaat Ceramic LED -diodit takaavat pisimmän elinkaaren ja puhtaan, muuttumattoman valon laadun.

Huollettavuus ja tulevaisuudenkestävyys: Standardoidut Zhaga Book 15 LED-kortit ja optiikat sekä Zhaga Book 13 -standardin mukainen helposti vaihdettava liitäntälaite.

Suomalainen laatu: Suunniteltu, kehitetty ja valmistettu Suomessa vaativimpien pohjoismaisten standardien mukaan. Aina tehdaskaapeloitu ja huolellisesti testattu.

Kestävä ja ekologinen rakenne: Kierrätysalumiinista valmistettu runko takaa minimaalisen hiili- ja luontojalanjäljen. Suunniteltu uudelleenkäytettäväksi.

Pohjoismainen kestävyys: Suunniteltu vaativiin olosuhteisiin — erinomainen säänkestävyys, energiatehokkuus ja pitkäikäisyys.

Sovellettavuus

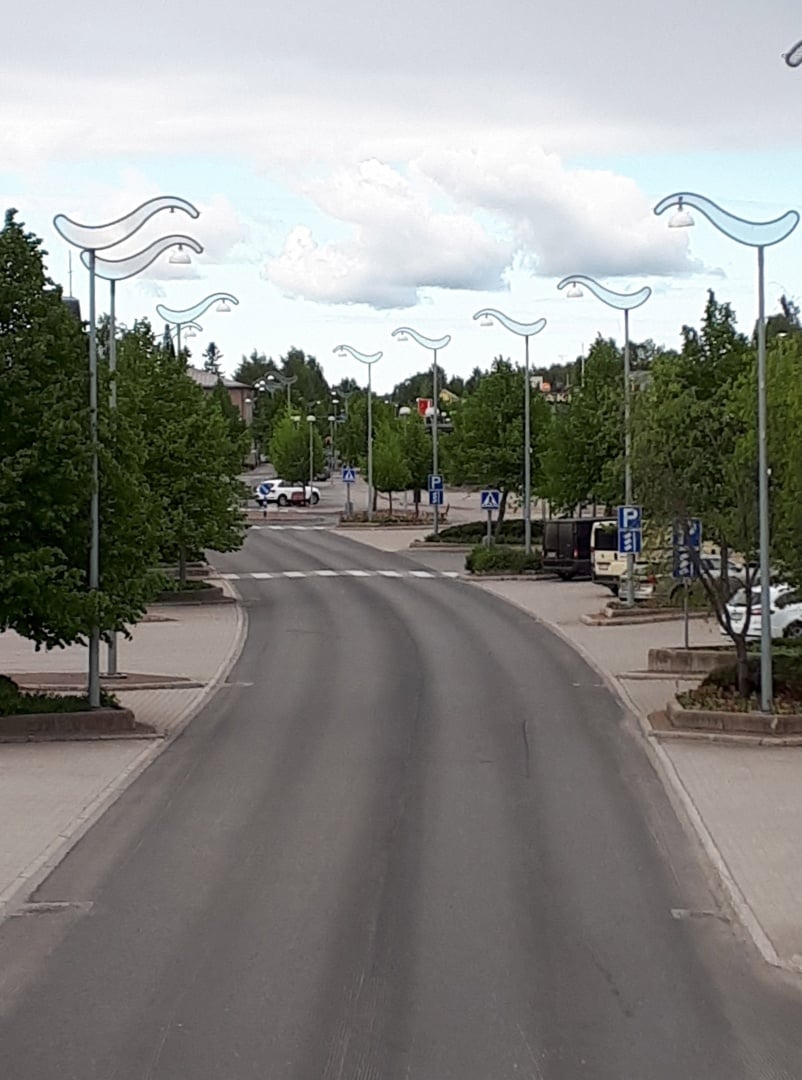

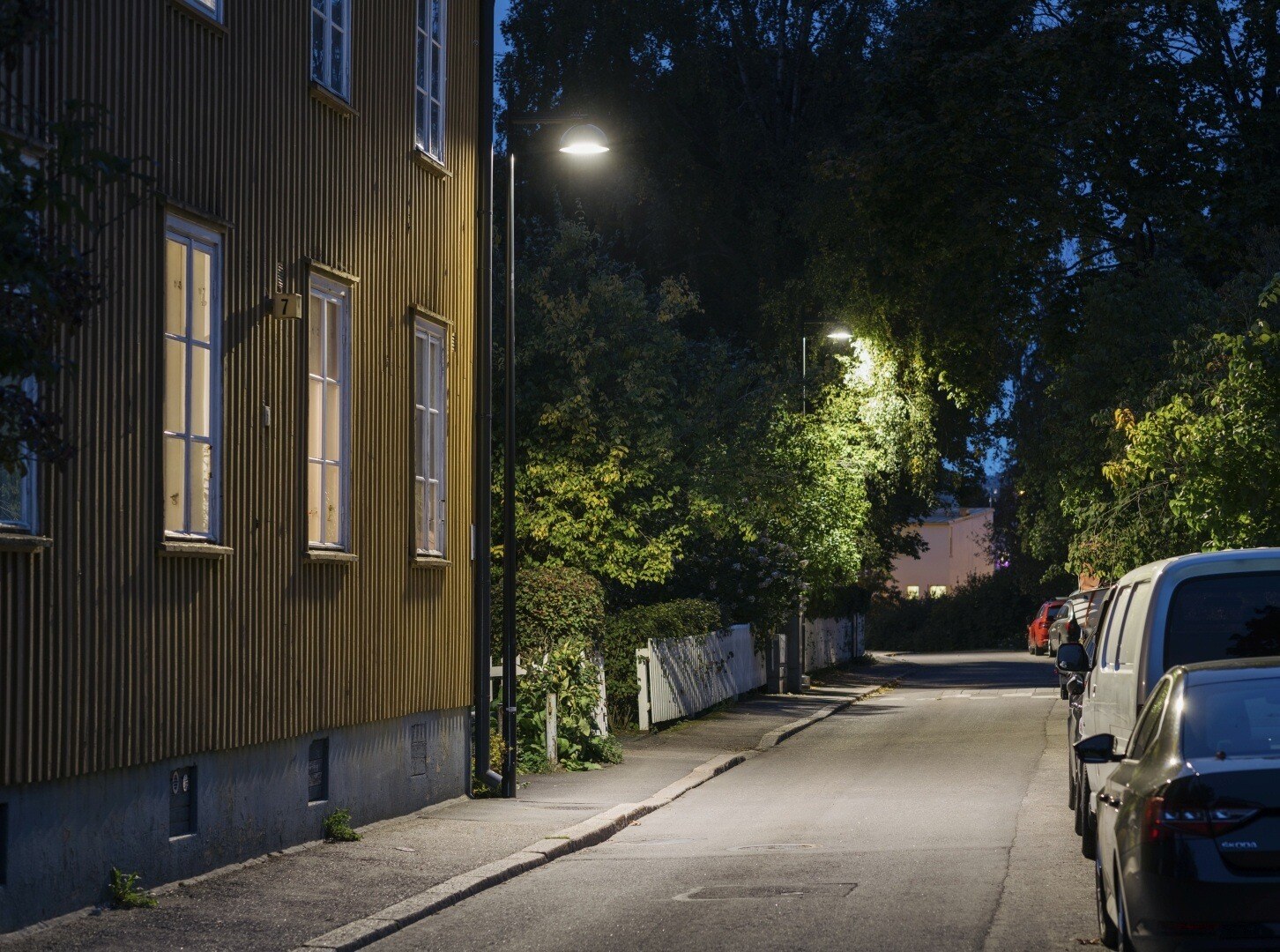

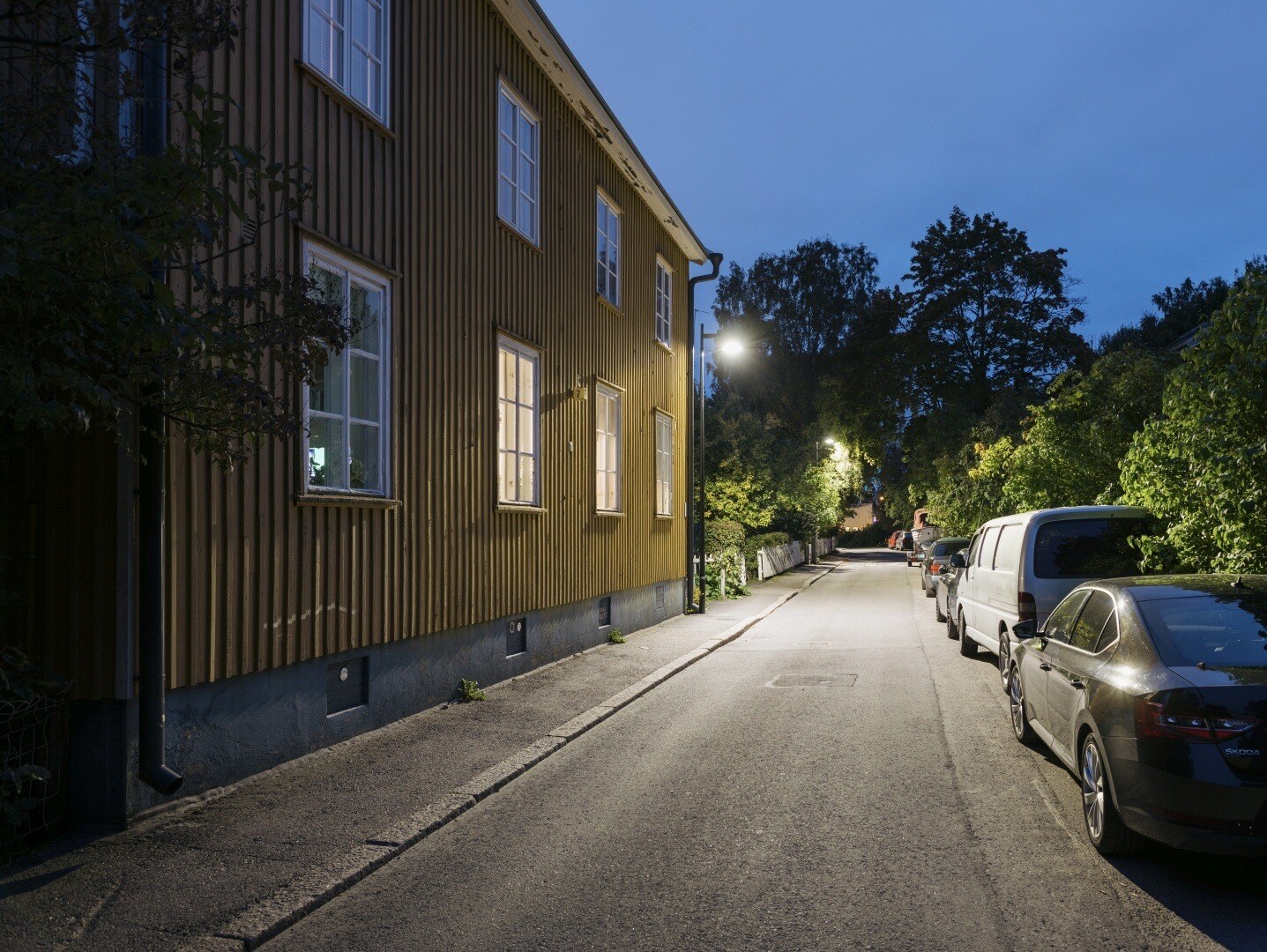

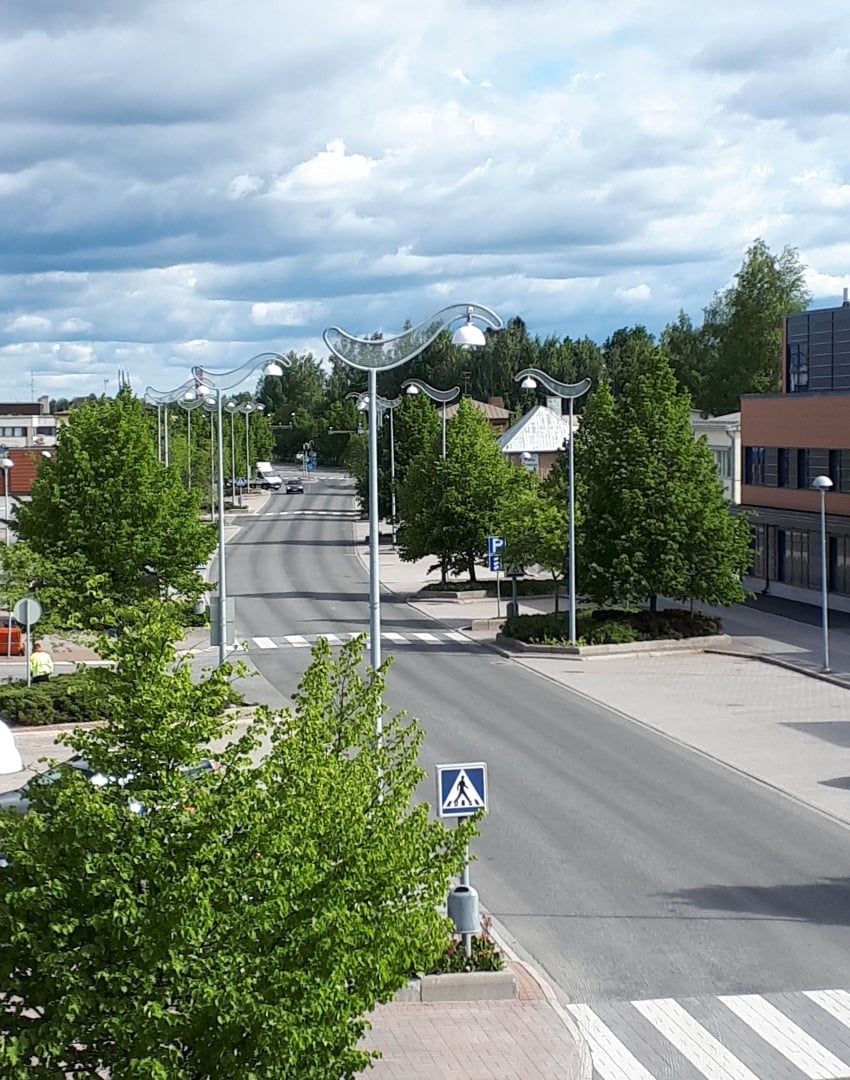

Polaris Urban soveltuu puistoihin ja viheralueille, kävelyteihin ja pyöräteihin, vilkkaille kaduille ja liikennejärjestelyihin sekä laajoille aukioille ja aluevalaistuksiin.

Polaris soveltuu myös katujen, teiden ja kokoojakatujen valaisemiseen. Väyläviraston hyväksyntä varmistaa vaatimustenmukaisuuden kaikilla yleisillä teillä.

Variantit

Malli	Tyyppikoodi	Teho	Valovirta	Valotehokkuus	Elinikä	Käyttölämpötila
Polaris 15W	GLPO015	15 W	2487 lm	171 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C
Polaris 24W	GLPO024	24 W	4065 lm	169 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C
Polaris 34W	GLPO034	34 W	5644 lm	168 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C
Polaris 37W	GLPO037	37 W	6320 lm	168 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C
Polaris 52W	GLPO052	52 W	8515 lm	164 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C
Polaris 61W	GLPO061	61 W	9697 lm	160 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C
Polaris 75W	GLPO075	75 W	11666 lm	156 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +50°C
Polaris 86W	GLPO086	86 W	13138 lm	153 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C
Polaris 98W	GLPO98	98 W	14693 lm	150 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +35°C
Polaris 103W	GLPO103	103 W	16080 lm	157 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C
Polaris 117W	GLPO117	117 W	18045 lm	154 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C
Polaris 132W	GLPO132	132 W	20011 lm	152 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C
Polaris 142W	GLPO142	142 W	21200 lm	149 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +40°C
Polaris 152W	GLPO152	152 W	22390 lm	147 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +35°C
Polaris 160W	GLPO160	160 W	23340 lm	146 lm/W	L98B10 >100 000h, C10 100 000h	-40 - +25°C

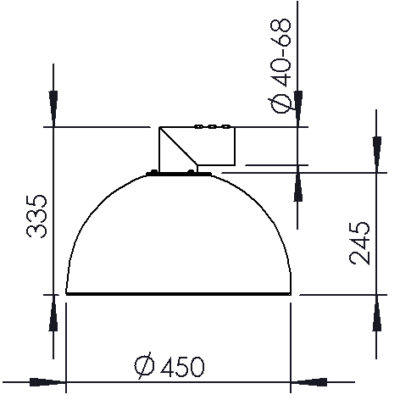

Mitat

Malli	Tyyppikoodi	Pituus (L)	Korkeus (H)	Halkaisija (D)	Paino
Polaris 15W	GLPO015	450 mm	245 mm	450 mm	6,3 kg
Polaris 24W	GLPO024	450 mm	245 mm	450 mm	6,3 kg
Polaris 34W	GLPO034	450 mm	245 mm	450 mm	6,3 kg
Polaris 37W	GLPO037	450 mm	245 mm	450 mm	6,3 kg
Polaris 52W	GLPO052	450 mm	245 mm	450 mm	6,3 kg
Polaris 61W	GLPO061	450 mm	245 mm	450 mm	6,3 kg
Polaris 75W	GLPO075	450 mm	245 mm	450 mm	6,3 kg
Polaris 86W	GLPO086	450 mm	245 mm	450 mm	6,3 kg
Polaris 98W	GLPO98	450 mm	245 mm	450 mm	7 kg
Polaris 103W	GLPO103	450 mm	245 mm	450 mm	7 kg
Polaris 117W	GLPO117	450 mm	245 mm	450 mm	7 kg
Polaris 132W	GLPO132	450 mm	245 mm	450 mm	7 kg
Polaris 142W	GLPO142	450 mm	245 mm	450 mm	7 kg
Polaris 152W	GLPO152	450 mm	245 mm	450 mm	7 kg
Polaris 160W	GLPO160	450 mm	245 mm	450 mm	7 kg

Huomiot

Huomiot: Nimellisvalovirta perustuu LED-valmistajan antamien tietoihin 4000 K värilämpötilalla ja CRI70 värintoistolla, +25 °C ympäristön lämpötilassa. Valaisimen todellinen valovirta riippuu ympäristöolosuhteista (esim. lämpötilasta ja epäpuhtauksista), LED:n värilämpötilasta, värintoistosta ja valaisimen optisesta hyötysuhteesta. Valovirrassa ±10 % toleranssi ja tehossa ±10 % toleranssi. Valaisin on CLO-kompensoitu. Valaisin on asemoitava siten, ettei pitkäaikaista katsomista valaisimeen voi olettaa tapahtuvan optista suojaetäisyyttä lähempää. Valaisimen ULOR=0. 1) Minimi tehosäätöalue on noin 3–20 % riippuen liitäntälaitteesta ja asetetusta lähtövirrasta (200–1050 mA).

Yleiskuvaus

Värilämpötila: Amber II (Spectre), 3000K, 4000K
Värintoistoindeksi: CRI ≥ 70, CRI ≥ 80
Värilaadun tasaisuus: SDCM ≤5
LED-tyyppi: Ceramic LED (silver free)
LED PCB-materiaali: Aluminium
IEC 60068-2-43 LED-korroosiotesti: H2S 15ppm H2S 40°C/90% r.H. Light >98%
Optiikka: PMMA
Valolähteen suoja: Karkaistu lasi
Kotelointiluokka: IP66
Iskunkestävyys: IK08
Ilman epäpuhtaus ja kosteus suodatusventtiili: Goretex kondenssi- ja paineentasaus venttiili
Valaisimen korroosionkestävyysluokka: C3H
Syöttöjännite: 220-240 Vac
Taajuus: 50-60 Hz
Tehokerroin: PF > 0,90
THD: THD < 20%
Ylijännitesuojaus: 10kV L/N-Ground & SD-Ground
Suojausluokka: Suojausluokka I tai suojausluokka II
Kytkentä: 3- tai 5- napainen tehdas asennettu kumi tai MMJ kaapeli.
Ohjattavuus: DALI 2 D4i, AstroDIM, Casambi
DALI osoitteiden lukumäärä: 1kpl tai Dual-channel DT 6 2kpl.
Zhaga D4i: Kyllä
Zhaga liitinten lukumäärä: 1 tai 2
Zhaga book yhteensopivuus: Zhaga Book 15, 13, 18, 25
Väyläviraston hyväksyntä: Kyllä
Dark sky: Kyllä, ULOR 0%
Biodiversiteetti: Amber II (spectre )
Kiertotalous: Kierrätysalumiini
Korjattavuus: Kyllä
ReUse: kyllä
Ympäristövaikutustiedot: kyllä
Valaisimen elinikä: L98 B10/100 000h C10
Väri: Vakio RAL7024, optiona muut vakio RAL-varit
Rungon materiaali: Kierrätetty alumiini
Takuu: 5 vuotta tai 8 vuotta
CLO: Kyllä

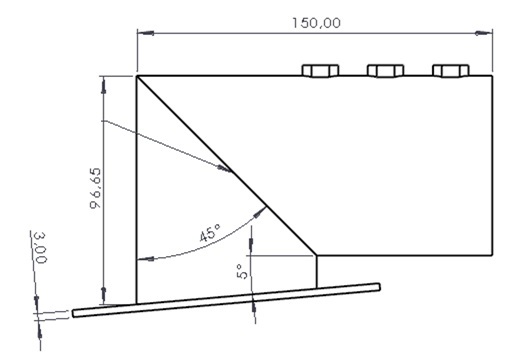

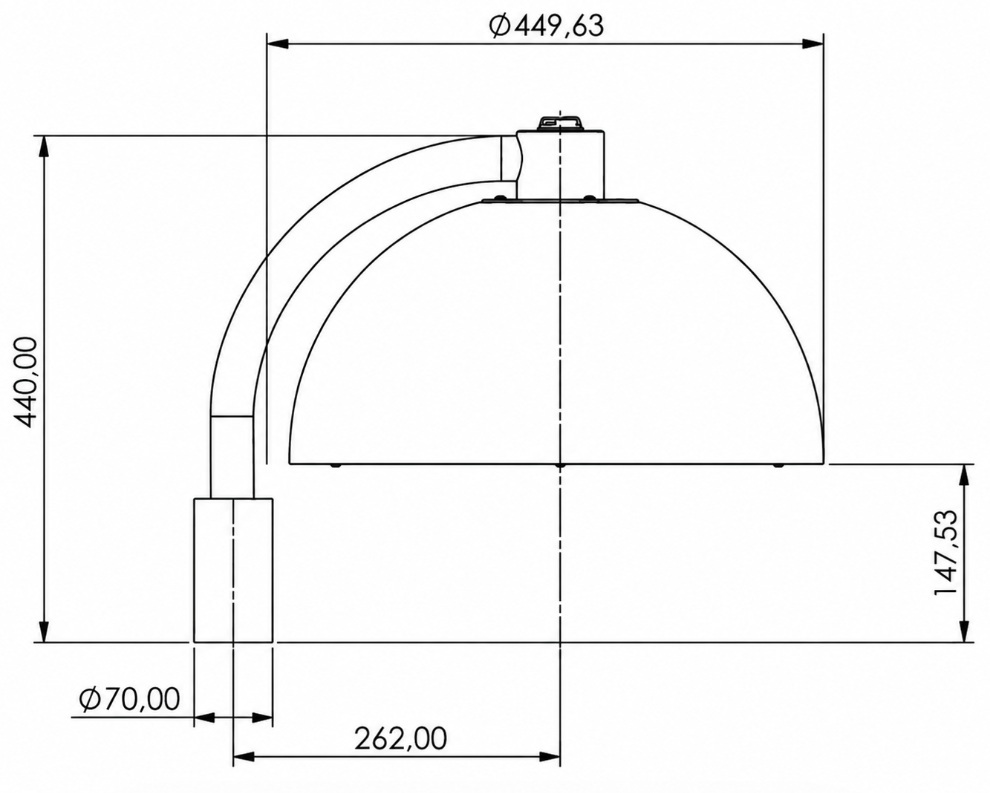

Lisävarusteet (asennus): 9908422 Pystyputkikannake
9908421 Vaakaputkikannake
Vaijerikannake
9910064 Kierrekannake
Lisävarusteet (muut): Suojausluokka II-kokoonpano, erillinen ylijännitesuoja 20kV ja Dual Channel White-Amber -kokoonpano (2C-malli)
