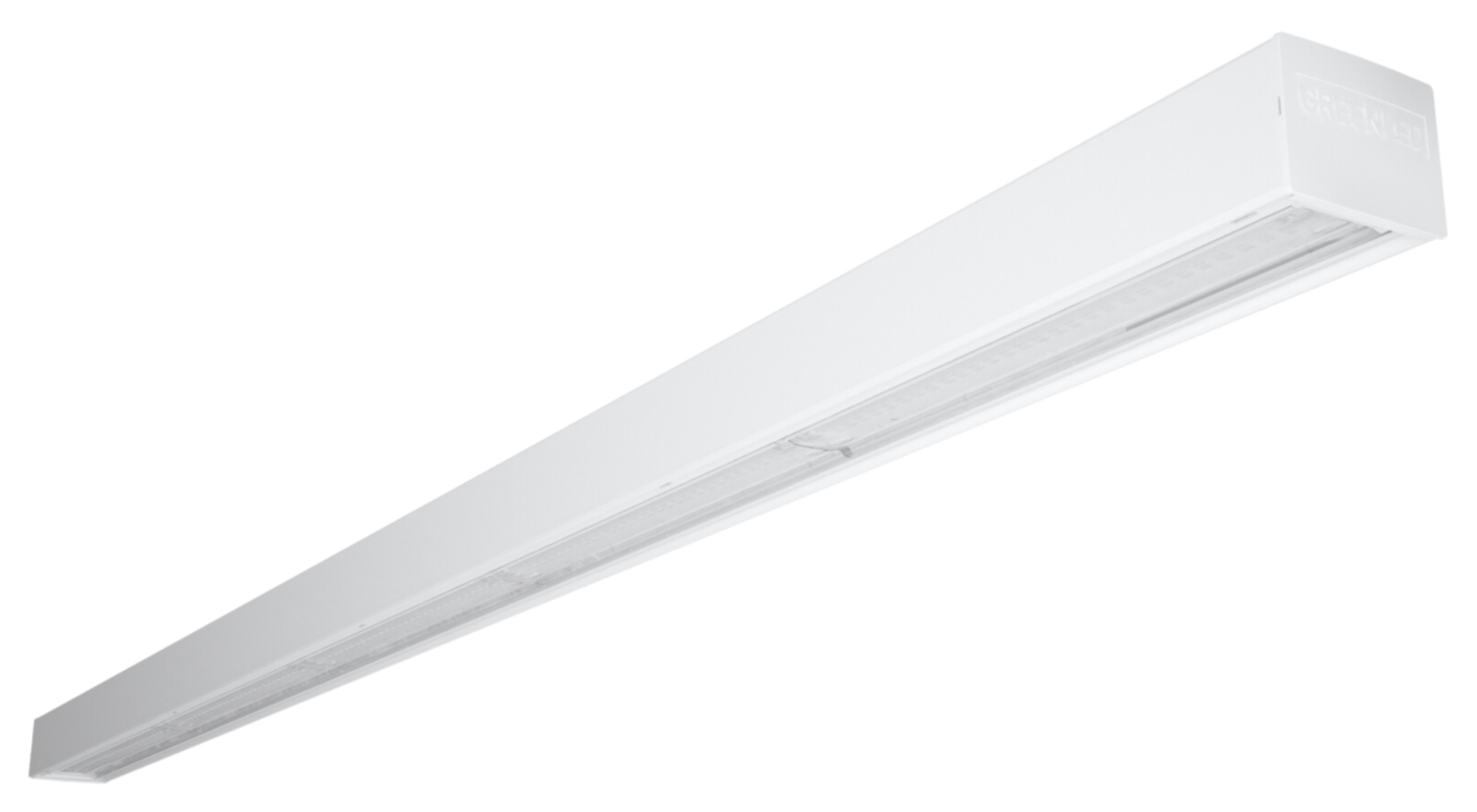

Omega Linear Gen2

Omega Linear Gen2 tarjoaa kustannustehokasta valaistusta kaupan, tuotantotilojen, sisäliikuntapaikkojen ja sisävarastojen tarpeisiin. Selkeälinjainen valaisin valaisee näyttävästi sekä matalat että korkeat tilat.

Led-kohtainen optiikka mahdollistaa valaisimelle korkean hyötysuhteen. Jonoasennuksella saavutetaan kokonaisratkaisuun pienin mahdollinen hiilijalanjälki.

  • Avainlippu
  • electronic_accepted

Käyttöalue: liikuntapaikat, myymälät, teollisuus ja varastot

Asennus: kattopinta, kosketinkisko, ripustus ja valaisinripustuskisko

Ota yhteyttä Ladattavat tiedostot

Edut

Omega Linear Gen2 -valaisimessa on matalat UGR-häikäisyarvot, ja led-kohtaisella optiikalla saavutetaan parhaat hyötysuhteet.

Valaisimen teräsrunko on vakioväriltään sinkitty, lisävaihtoehtona saatavilla valkoinen (RAL 9010). Valaisin on varustettu aina DALI-liitäntälaitteella ja se on saatavilla on/off-ratkaisuna, CLO-ohjelmoinnilla tai langattomalla Casambi-ohjauksella.

Valaisin voidaan asentaa valaisinkiskokannakkeella, vaijerikiinnityksellä, ramppikannakkeella, kattokannakkeella tai jonoasennuksena, ja se voidaan toimittaa valmiina Wago Winsta-, EnstoNet- tai Wieland-kaapeleilla. Valaisinta ei tarvitse avata asentaessa, ja vaijerit ja kaapelit saadaan piilotettua huomaamattomasti rungon päällä olevaan syvennykseen.

Sovellettavuus

Soveltuu erinomaisesti myymälöiden, tuotantotilojen, sisäliikuntapaikkojen ja sisävarastojen valaisemiseen. Monipuolinen valikoima eri optiikoita.

Variantit

Malli Tyyppikoodi Teho Valovirta Valotehokkuus Elinikä Käyttölämpötila
OMEGA LINEAR GEN2 1156mm GLOLG201038 38 W 6040 lm 161 lm/W L80B50>100 000h, L90B50>74 000h, C10 100 000h 0 - +45°C
OMEGA LINEAR GEN2 1156mm GLOLG201050 50 W 7760 lm 154 lm/W L80B50>100 000h, L90B50>74 000h, C10 100 000h 0 - +45°C
OMEGA LINEAR GEN2 1156mm GLOLG201056 56 W 8570 lm 154 lm/W L80B50>100 000h, L90B50>67 000h, C10 100 000h 0 - +45°C
OMEGA LINEAR GEN2 1156mm GLOLG201069 69 W 10080 lm 146 lm/W L80B50>72 000h, L90B50>56 000h, C10 100 000h 0 - +35°C
OMEGA LINEAR GEN2 2283mm GLOLG201110 110W 16990 lm 155 lm/W L80B50>100 000h, L90B50>50 000h, C10 100 000h 0 - +35°C
OMEGA LINEAR GEN2 2283mm GLOLG201127 127 W 19350 lm 153 lm/W L80B50>72 000h, L90B50>57 000h, C10 100 000h 0 - +30°C
OMEGA LINEAR GEN2 2283mm GLOLG201133 133 W 19980 lm 150 lm/W L80B50>72 000h, L90B50>53 000h, C10 100 000h 0 - +45°C
OMEGA LINEAR GEN2 2283mm GLOLG201147 147 W 21380 lm 146 lm/W L80B50>72 000h, L90B50>48 000h, C10 100 000h 0 - +40°C

Mitat

Malli Tyyppikoodi Pituus (L) Korkeus (H) Leveys (W) Paino
OMEGA LINEAR GEN2 1156mm GLOLG201038 1156 mm 51 mm 65 mm 2,3 kg
OMEGA LINEAR GEN2 1156mm GLOLG201050 1156 mm 51 mm 65 mm 2,3 kg
OMEGA LINEAR GEN2 1156mm GLOLG201056 1156 mm 51 mm 65 mm 2,3 kg
OMEGA LINEAR GEN2 1156mm GLOLG201069 1156 mm 51 mm 65 mm 2,3 kg
OMEGA LINEAR GEN2 2283mm GLOLG201110 2283 mm 51 mm 65 mm 4,0 kg
OMEGA LINEAR GEN2 2283mm GLOLG201127 2283 mm 51 mm 65 mm 4,0 kg
OMEGA LINEAR GEN2 2283mm GLOLG201133 2283 mm 51 mm 65 mm 4,0 kg
OMEGA LINEAR GEN2 2283mm GLOLG201147 2283 mm 51 mm 65 mm 4,0 kg

Huomiot

Kaikki arvot +25°C ympäristön lämpötilassa, CCT 4000K, CRI80, valovirrassa +-10% toleranssi, tehossa +-10% toleranssi. Käyttöympäristön oltava ei kondensoiva.

Yleiskuvaus

Värilämpötila
3000K, 4000K, 5000K
Värintoistoindeksi
CRI ≥ 80 (optiona CRI ≥ 90)
Värilaadun tasaisuus
SDCM ≤3
Optiikka
PMMA
Kotelointiluokka
IP20
Syöttöjännite
220-240 Vac
Taajuus
50-60 Hz
Tehokerroin
PF > 0,90
THD
THD < 20%
Kytkentä
Ketjutettava max 5*2,5mm^{2} TAI max 3*2,5mm^{2} ja DALI +/-. Optiona läpijohdotettava.
Ohjattavuus
On/off, DALI, Casambi
Väri
Sinkitty teräs (optiona valkoinen RAL 9010)
Rungon materiaali
Teräs
Takuu
5 vuotta, STUL-takuu 2 vuotta kohteen luovutuksesta - ei koske ohjauskomponentteja
Lisävarusteet (asennus)

9908688 Omega Linear kattokannake
9905206 Omega Linear tikashylly- ja kierretankokannake
9905205 Omega Linear säädettävä kattokannake
9905203 / 9905204 Omega Linear säädettävä ripustuskiskokannake
G00357 / G00358 Omega Linear pystyvaijerikannake 3m / 5m
9908337 Omega Linear vaakavaijerikannake (max ⌀8 mm)
G00359 Omega Linear kosketinkiskokannake
O Linear ramppikannake(1
9908359 / 9908360 Omega Linear ramppikannake 45 astetta
9908437 Omega Linear ripustuskiskokannake 70mm
9908468 Omega Linear ripustuskiskokannake 82mm
9908336 Omega Linear ripustuskiskokannake 110mm

Liitteet ja lataukset

Valonjakauma

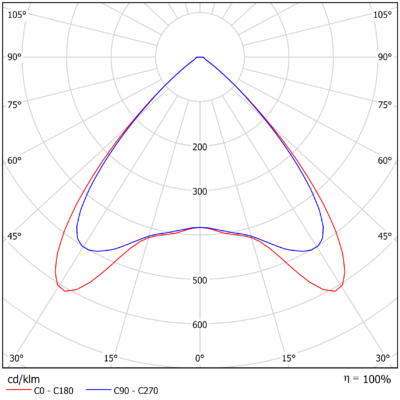

Extra Wide 90° Omega_Linear_G2_Light-Distribution_Image_Extra_Wide_90°

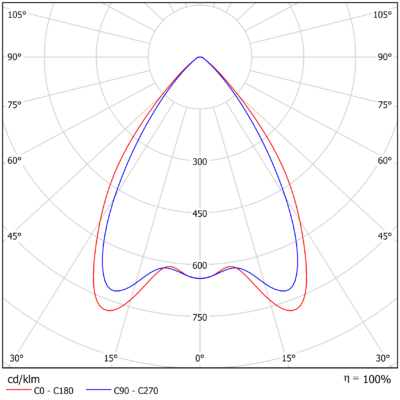

Medium 60° Omega_Linear_G2_Light-Distribution_Image_Medium_60°

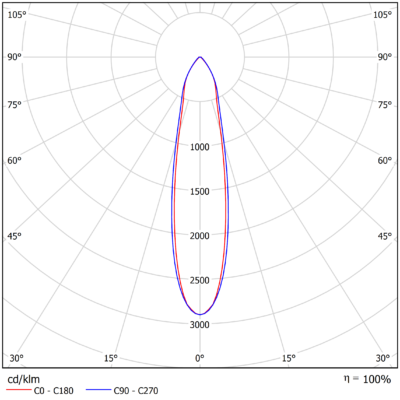

Narrow 30° Omega_Linear_G2_Light-Distribution_Image_Narrow_30°

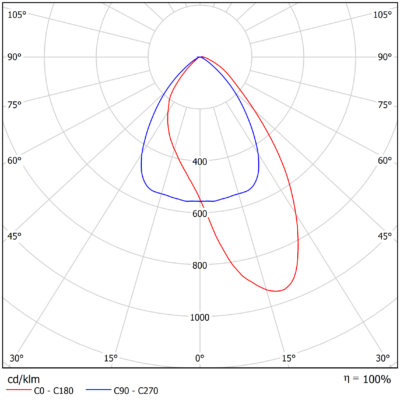

Retail ASYM Omega_Linear_G2_Light-Distribution_Image_Retail_ASYM

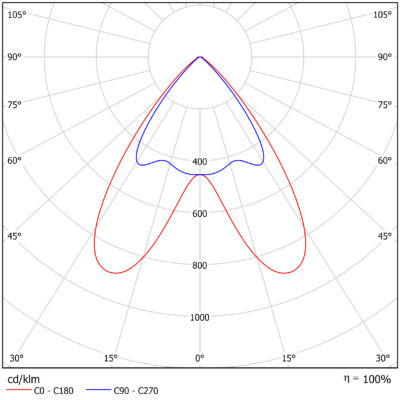

Retail SYM Omega_Linear_G2_Light-Distribution_Image_Retail_SYM

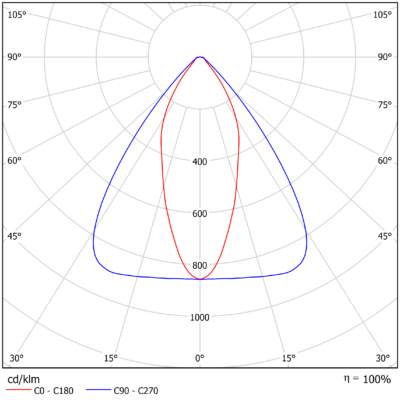

High Rack Omega_Linear_G2_Light-Distribution_Image_High_Rack

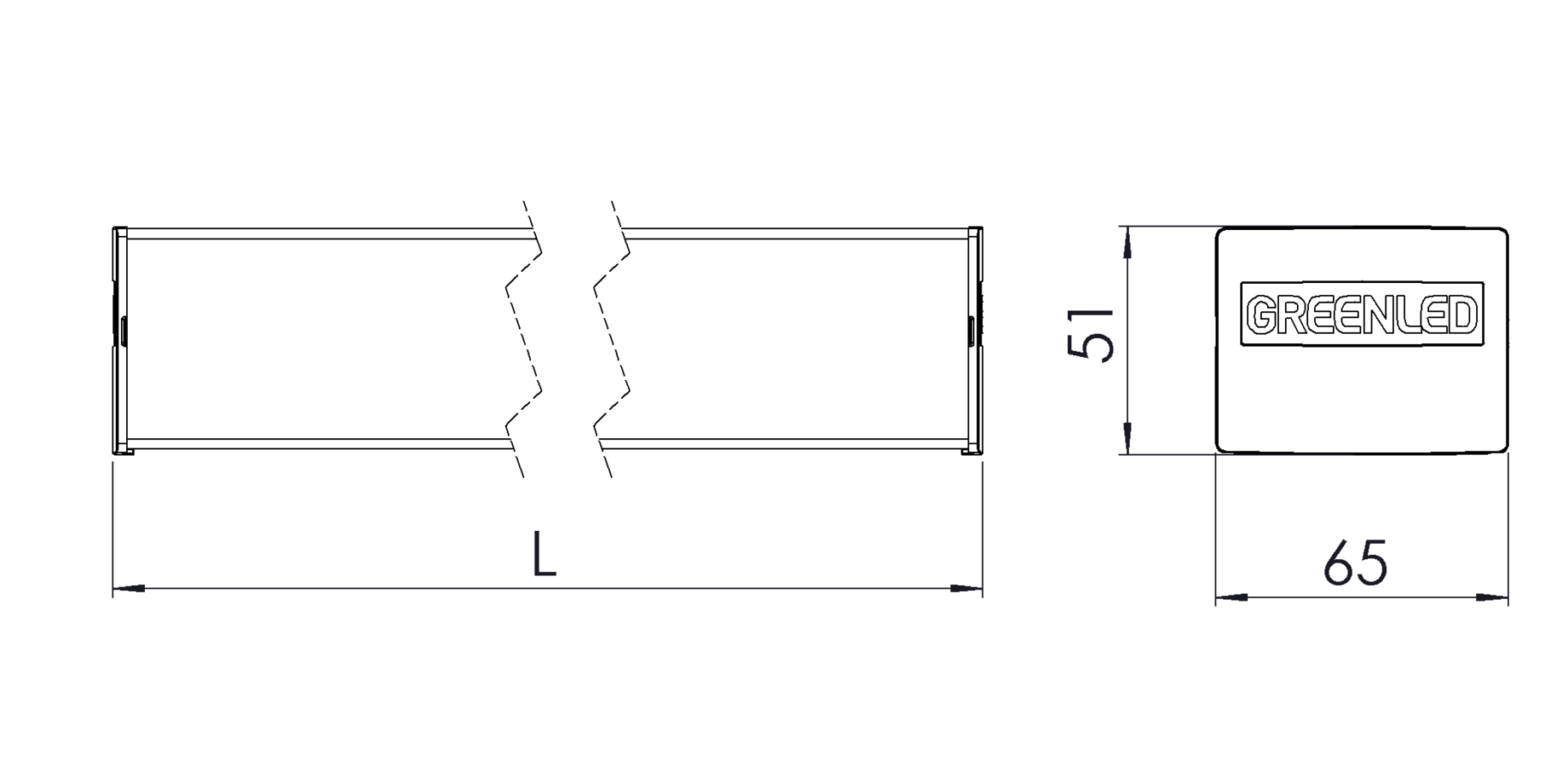

Mittapiirros
Omega_Linear_G2_Dimensional_Drawing_Image
Huomiot Omega_Linear_Gen2_Dimensional_Drawing_Image_Notes

Kannattimet
9908688 Omega Linear kattokannake 9908688 Omega Linear ceiling bracket

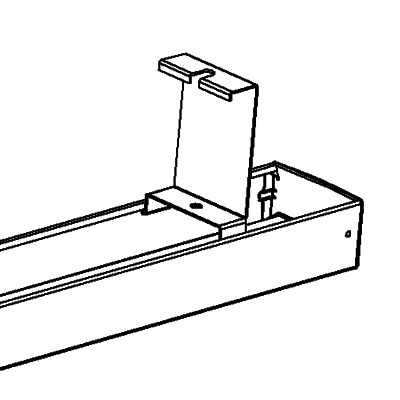

9905206 Omega Linear tikashylly- ja kierretankokannake 9905206 Omega Linear ladder- and threaded rod bracket

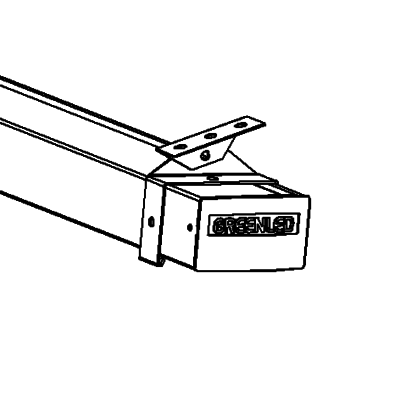

9905205 Omega Linear säädettävä kattokannake 9905205_Omega_Linear_Adjustable_Ceiling_Bracket
9905203 / 9905204 Omega Linear säädettävä ripustuskiskokannake 9905203 9905204 Omega Linear adjustable susp.rail bracket
G00357 / G00358 Omega Linear pystyvaijerikannake 3m / 5m G00357 G00358 Omega Linear suspension wire bracket 3m 5m

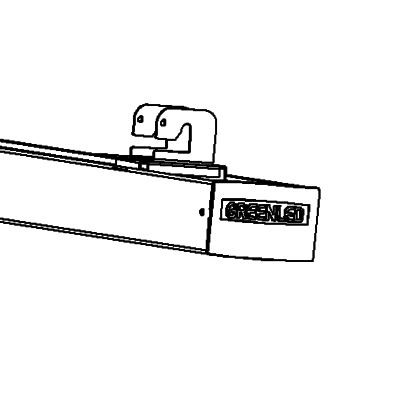

9908337 Omega Linear vaakavaijerikannake (max ⌀8 mm) 9908337 Omega Linear horizontal wire bracket (max ⌀8 mm)
G00359 Omega Linear kosketinkiskokannake G00359 Omega Linear lighting track bracket
O Linear ramppikannake(1 O Linear railbracket
9908359 / 9908360 Omega Linear ramppikannake 45 astetta 9908359 9908360 Omega Linear railbracket 45 degree
9908437 Omega Linear ripustuskiskokannake 70mm 9908437 Omega Linear suspension rail bracket 70mm
9908468 Omega Linear ripustuskiskokannake 82mm 9908468 Omega Linear suspension rail bracket 82mm
9908336 Omega Linear ripustuskiskokannake 110mm 9908336 Omega Linear suspension rail bracket 110mm
Huomiot Omega_Linear_Gen2_Bracket_Image_Notes

Lisävarusteet

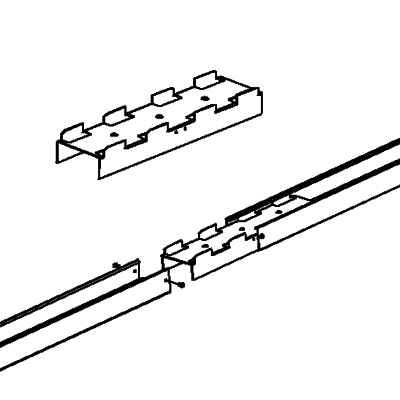

Omega Linear jatkokappale Omega Linear joining part (screws included)

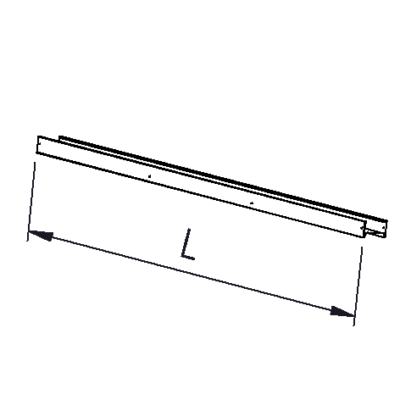

Omega Linear jatkoprofiili(1 Omega Linear extension profile
Huomiot Omega_Linear_Gen2_Accessory_Images_Notes

Sulakemitoitukset
B10 B16 B20 C10 C16 C20
Omega Linear Gen2 38W, 50W DALI & OnOff 12 20 25 20 33 41
Omega Linear Gen2 56W, 69W DALI & OnOff 13 21 27 21 35 45
Omega Linear Gen2 110W DALI & OnOff 17 22 25 20 33 41
Omega Linear Gen2 127W DALI & OnOff 17 22 25 18 29 36
Omega Linear Gen2 133W DALI & OnOff 17 22 25 17 27 34
Omega Linear Gen2 147W DALI & OnOff 15 22 25 15 25 31
Omega Linear Gen2 38W, 50W, 56W, 69W Casambi 15 24 30 24 40 49
Omega Linear Gen2 110W Casambi 18 32 40 20 33 41
Omega Linear Gen2 127W Casambi 18 29 36 18 29 36
Omega Linear Gen2 133W Casambi 17 27 34 17 27 34
Omega Linear Gen2 147W Casambi 15 24 31 15 25 31

Ladattavat tiedostot
Referenssejä

Omega Linear Gen2 valaisemia tiloja

Assistor

Assistor

Assistor Oy Ab:n logistiikkakeskuksen valaistuksen uudistaminen toi merkittäviä energia- ja kustannussäästöjä ja paransi työntekijöiden hyvinvointia.

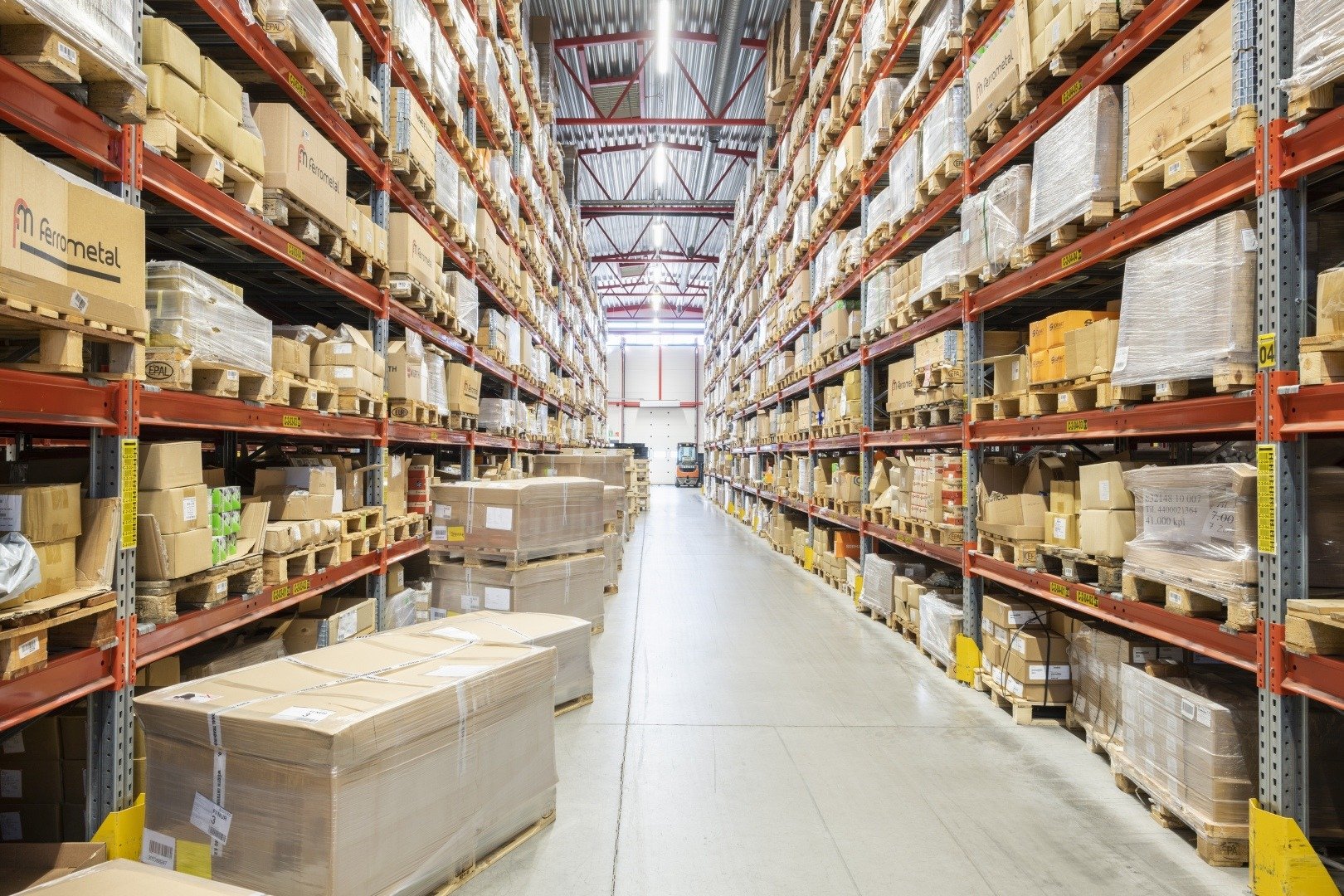

Ferrometal

Ferrometal

Ferrometal saavutti 74 % energiansäästöt ja paransi työtilojen turvallisuutta ja viihtyvyyttä panostamalla älykkääseen logistiikkavalaistukseen.

Kasvishovi

Kasvishovi

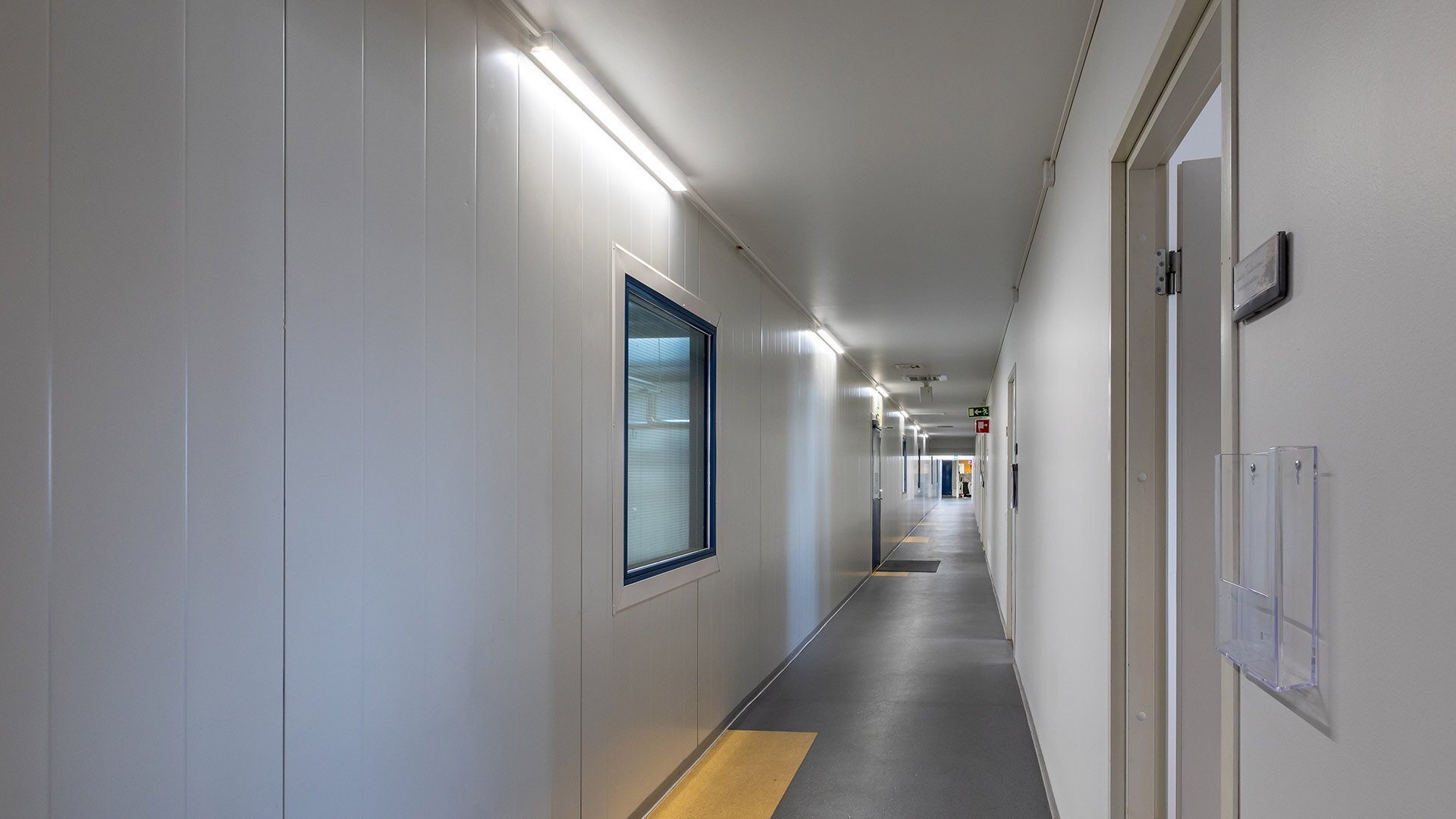

Kasvishovi Oy toteutti valaistusuudistuksen Greenledin avulla saavuttaen energiansäästöjä ja parantaen työympäristöään.
