Alfa_Z_direct_product_image_singular

Alfa Z direct

Alfa Z -valaisimen tyylikäs ajaton design luo viihtyisyyttä toimistoihin, ravintoloihin, myymälöihin ja kouluihin.

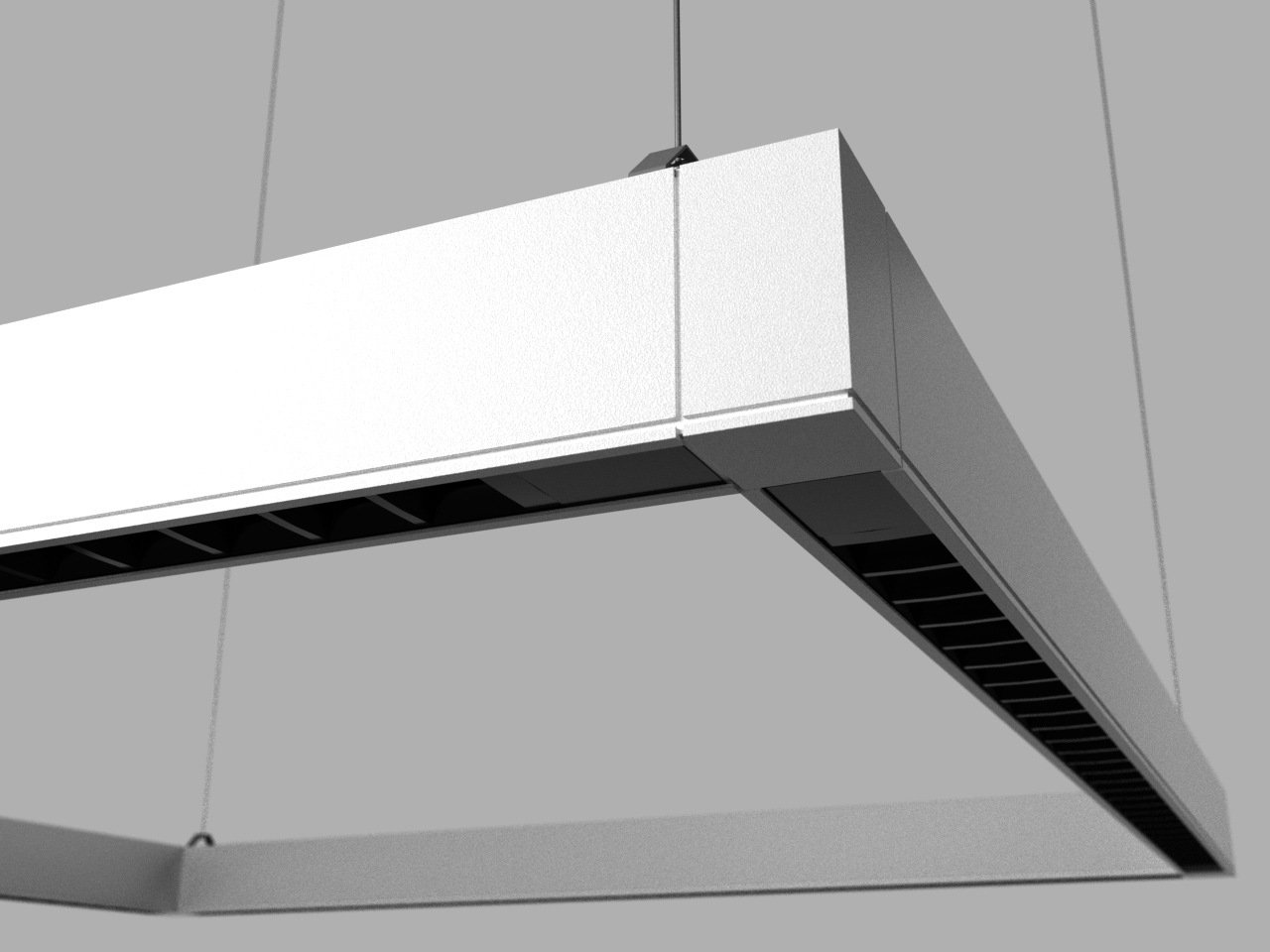

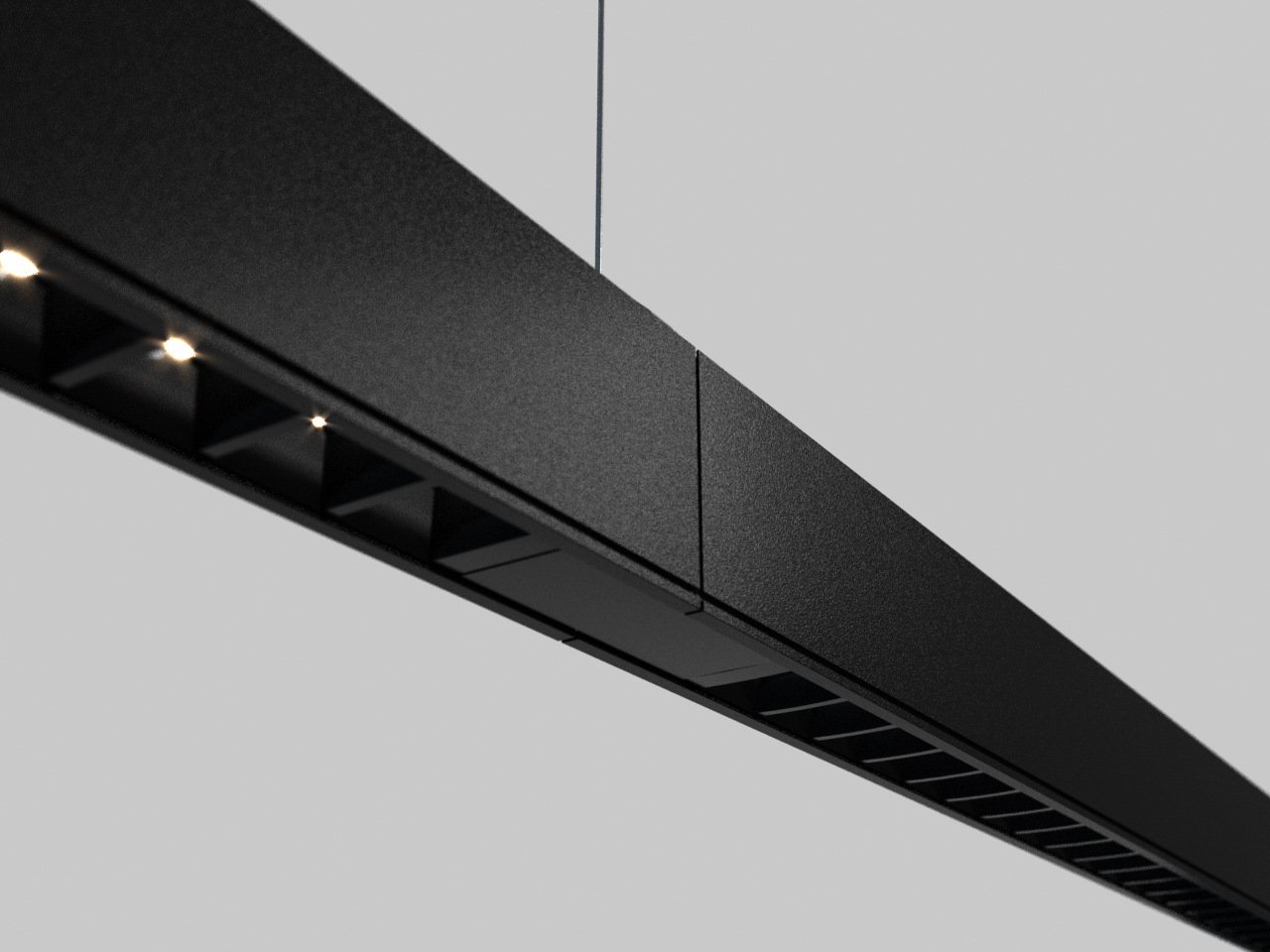

Alfa Z direct soveltuu toimistoihin, kauppoihin, kouluihin ja ravintoloihin yleisvalaistukseksi. Mahdollistaa mukautuvat modulaariset jono- ja kehäratkaisut. Jatkoprofiileihin on mahdollista asentaa kohdevalaisimet integroituun valaisinkiskoon.

  • Avainlippu

Käyttöalue: aulat, toimistot, avotoimistot, koulut, myymälät, sairaalat ja ravintolat

Asennus: kattopinta ja ripustus

Pyydä tarjous Ladattavat tiedostot

Edut

Suunnittelun helppous:

3000K, 4000K ja 5000K värilämpötilojen CRI 80 ja CRI 90 -versioissa sama valonmäärä. CRI 90 -versioissa valaisimen teho n. +20% korkeampi. Tämä helpottaa suunnittelua, koska voidaan valita mikä tahansa valonväri tai värintoisto ilman, että valaistussuunnitelmaa tarvitsee jatkuvasti päivittää.

Muotokieli, väri ja rakenne:

Valaisin edustaa tyylikästä suomalaista minimalistista huippumuotoilua ja sulautuu huomaamattomasti yhteen muun arkkitehtuurin kanssa. Alumiinirunkoisen valaisimen perusvärit ovat valkoinen (RAL 9003) tai musta (RAL 9005) metalliefekti-pinnoitteella. Valaisimen päädyt ovat polykarbonaattia metalliefektipinnalla. Vakiona lisävärit punainen (RAL 3020), keltainen (RAL 1016), harmaa (RAL 9006), ja vihreä (RAL 6018). Muut värit RAL-kartan mukaan (lisäväreissä päädyt ja optiikat aina mustia). Valaisimen yläpinta on helppo puhdistaa.

Hiilijalanjälki:

Alfa Z dark light -toimistovalaisimissa on erittäin pieni hiilijalanjälki. Tämän mahdollistaa huippulaadukkaat ledit, joissa hyötysuhde on yli 230 lm/W (CRI 80) ja ”Design in Finland” -optiikka, jonka hyötysuhde on jopa 94% (valkoinen versio).

Sovellettavuus

Toimistot, koulut, ravintolat, kahvilat, myymälät ja kaupat.

Variantit

Malli Tyyppikoodi Teho Valovirta Valotehokkuus Elinikä Käyttölämpötila
Alfa Z 13W direct GLAZ0113D 13 W 1) 2150 lm 2) 2260 lm 3) 2480 lm 1) 165 lm/W, 2) 174 lm/W, 3) 191 lm/W L70F10 = 100 000 h 0 - +45°C
Alfa Z 18W direct GLAZ0118D 18 W 1) 2900 lm 2) 3090 lm 3) 3390 lm 1) 165 lm/W, 2) 174 lm/W, 3) 191 lm/W L70F10 = 100 000 h 0 - +45°C
Alfa Z 25W direct GLAZ0125D 25 W 1) 3920 lm 2) 4160 lm 3) 4570 lm 1) 157 lm/W, 2) 166 lm/W, 3) 183 lm/W L70F10 = 100 000 h 0 - +45°C
Alfa Z 34W direct GLAZ0134D 34 W 1) 5170 lm 2) 5470 lm 3) 6010 lm 1) 152 lm/W, 2) 161 lm/W, 3) 177 lm/W L70F10 = 100 000 h 0 - +40°C
Alfa Z 41W direct GLAZ0141D 41 W 1) 6130 lm 2) 6500 lm 3) - 1) 150 lm/W, 2) 159 lm/W, 3) - L70F10 = 100 000 h 0 - +40°C
Alfa Z 52W direct GLAZ0152D 52 W 1) 7550 lm 2) - 3) - 1) 145 lm/W, 2) - , 3) - L70F10 = 100 000 h 0 - +40°C

Mitat

Malli Tyyppikoodi Pituus (L) Korkeus (H) Leveys (W) Paino
Alfa Z 13W direct GLAZ0113D 1260 mm 88 mm 50 mm 3,2 kg
Alfa Z 18W direct GLAZ0118D 1260 mm 88 mm 50 mm 3,2 kg
Alfa Z 25W direct GLAZ0125D 1260 mm 88 mm 50 mm 3,2 kg
Alfa Z 34W direct GLAZ0134D 1260 mm 88 mm 50 mm 3,2 kg
Alfa Z 41W direct GLAZ0141D 1260 mm 88 mm 50 mm 3,2 kg
Alfa Z 52W direct GLAZ0152D 1260 mm 88 mm 50 mm 3,2 kg

Huomiot

Kaikki arvot +25°C ympäristön lämpötilassa, CCT 4000K, CRI80, valovirrassa +-10% toleranssi, tehossa +-10% toleranssi. Käyttöympäristön oltava ei kondensoiva.

1) 68° musta optiikka
2) 81° musta optiikka
3) 82° valkoinen optiikka

Yleiskuvaus

Värilämpötila
3000K, 4000K, 5000K
Värintoistoindeksi
CRI ≥ 80, CRI ≥ 90
Optiikka
PMMA, PC
Kotelointiluokka
IP20
Syöttöjännite
220-240 Vac
Taajuus
50-60 Hz
Tehokerroin
PF > 0,90
THD
THD < 20%
Kytkentä
Ketjutettava max 5*1,5mm^{2} TAI max 3*2,5mm^{2} ja DALI +/-
Ohjattavuus
On/off, DALI, Narukytkin, Casambi
Väri
Vakiona RAL9005 ja RAL9003, optiona muut vakio RAL-värit
Rungon materiaali
Alumiini
Takuu
5 vuotta, STUL-takuu 2 vuotta kohteen luovutuksesta - ei koske ohjauskomponentteja
Lisävarusteet (asennus)

Vaijerikannake
Jatkorunko 1250mm

Liitteet ja lataukset

Valonjakauma

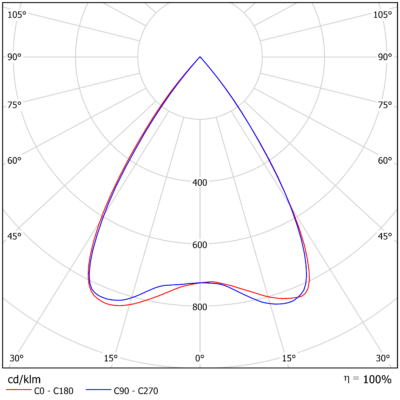

68° black Alfa_Z_Direct_Light-Distribution_Image_68o_Black_Optic
81° black Alfa_Z_Direct_Light-Distribution_Image_81o_Black_Optic
82° white Alfa_Z_Direct_Light-Distribution_Image_82o_White_Optic

Mittapiirros
Mittakuva Alfa_Z_Direct_Indirect_Dimensional_Drawing_Image

Kannattimet
Vaijerikannake alfa-z-wire-bracket-1v0-400x400

Sulakemitoitukset
B10 B16 B20 C10 C16 C20
Alfa Z 13W, 18W, 25W On/Off 21 34 42 35 57 70
Alfa Z 34W, 41W On/Off 16 25 31 26 42 52
Alfa Z 52W On/Off 8 13 16 13 22 27
Alfa Z 13W, 18W, 25W DALI & Casambi 14 24 30 24 40 49
Alfa Z 34W, 41W, 52W DALI & Casambi 12 20 25 20 34 41
