Vega L

Vega L — Premiumvägarmatur tillverkad i Finland för motorvägar och huvudleder

Vega L är en premiumvägarmatur tillverkad i Finland, designad för skandinaviska förhållanden. Dess släta stommekonstruktion tål snö, is och kondens — snö rinner av och föroreningar samlas inte. Standard 8 års garanti, ljuseffektivitet 142–165 lm/W och godkännande från Finlands trafikledsverket (Väylä). Uppfyller de gemensamma nordiska kvalitetskraven för utomhusbelysning.

Vega-produktfamiljen inkluderar även Vega S och Vega M.

Användningsområde: Vega L passar för motorvägar, landsvägar, huvudgator, stadens uppsamlingsleder och stor områdesbelysning. Stad och huvudleder. Mångsidiga ljusfördelningar — två optikfamiljer (A och B), över 17 ljusfördelningar — säkerställer utmärkt ljuskontroll även på de mest trafikerade vägarna. Över en miljon anpassningsalternativ. Natur. Amber II (Spectre). Mindre än 1% blått ljus. Stödjer biologisk mångfald — stör inte nattaktiva djur eller insekter. Dual-channel. Vit + Amber 50/50. Vit och amber i samma armatur. Effektiv dagsprofil, naturvänlig nattsprofil.

Installation: Vega L monteras på stolpe eller väggyta. Armaturen är fabriksansluten efter projektets behov och enkel att installera och underhålla utan specialverktyg. Armaturen finns tillgänglig med en övre och/eller en nedre Zhaga-kontakt (Zhaga Book 18) för smarta system. Vissa modeller har två DALI-adresser.

Kontakta oss Nedladdningsbara filer Titta på videon

Fördelar

Över en miljon anpassningar — Smart City-beredskap som standard: Två optikfamiljer, över 17 ljusfördelningar, tre färgtemperaturer (3000 K, 4000 K, 5000 K), Zhaga-kontakt samt On/Off-, DALI- och AstroDIM-styrning. Anpassningsbar på över en miljon sätt.

Premium Ceramic LED-teknologi: Silverfria Ceramic LED-dioder säkerställer den längsta livscykeln och ren, stabil ljuskvalitet.

Servicevänlighet och framtidssäkring: Standardiserade Zhaga Book 15 LED-kort och optik, samt ett lättutbytbart driftdon enligt Zhaga Book 13-standard.

Godkännande från Finlands trafikledsverket (Väylä): Uppfyller de gemensamma nordiska kvalitetskraven för utomhusbelysning. Lämpar sig för alla allmänna vägar.

Finsk kvalitet: Designad och tillverkad i Finland enligt de mest krävande nordiska standarderna. Alltid fabriksansluten och noggrant testad.

Hållbar och ekologisk konstruktion: Stomme tillverkad av återvunnet aluminium säkerställer minimalt kol- och naturavtryck. Designad för återanvändning.

Nordisk hållbarhet: Slät stommekonstruktion utan fläns tål snö, is och kondens. L98, C10 / 100 000 h livslängd. Driftstemperatur –40...+50 °C.

Tillämplighet

Vega L passar för de mest krävande vägbelysningsapplikationerna: motorvägar, landsvägar, huvudgator och stadens uppsamlingsleder. Godkännande från Finlands trafikledsverket säkerställer efterlevnad på alla allmänna vägar. Effektområde 119–296 W täcker även de mest krävande applikationerna.

Varianter

Modell Typkod Effekt Reglerbart effektområde 1) Ljusflöde Ljuseffektivitet Livstid Driftstemperatur Optiskt säkerhetsavstånd 2)
VEGA L GLVL113(B 119 W 17-100% 19670 lm 165 lm/W L98, C10 100 000 h -40 - +45°C 3.9 m
VEGA L GLVLS117(A 123 W 24-100% 18570 lm 151 lm/W L98, C10 100 000 h -40 - +45°C 4.0 m
VEGA L GLVL129(B 137W 17-100% 22480 lm 164 lm/W L98, C10 100 000 h -40 - +45°C 4.2 m
VEGA L GLVLS140(A 149 W 14-100% 22290 lm 149 lm/W L98, C10 100 000 h -40 - +40°C 4.4 m
VEGA L GLVL145(B 153 W 10-100% 25290 lm 165 lm/W L98, C10 100 000 h -40 - +45°C 4.4 m
VEGA L GLVL161(B 172 W 10-100% 28100 lm 164 lm/W L98, C10 100 000 h -40 - +40°C 4.7 m
VEGA L GLVL177(B 187 W 10-100% 30910lm 165 lm/W L98, C10 100 000 h -40 - +40°C 4.9 m
VEGA L GLVL193(B 206 W 10-100% 33720 lm 164 lm/W L98, C10 100 000 h -40 - +35°C 5.1 m
VEGA L GLVLS198(A 213 W 10-100% 30190lm 142 lm/W L98, C10 100 000 h -40 - +30°C 5.1 m
VEGA L GLVL231(B 250 W 10-100% 38330 lm 154 lm/W L98, C10 100 000 h -40 - +25°C 5.4 m
VEGA L GLVL253(B 271 W 10-100% 42160 lm 156 lm/W L98, C10 100 000 h -40 - +25°C 5.6 m
VEGA L GLVL276(B 296 W 10-100% 45990 lm 156 lm/W L98, C10 100 000 h -40 - +25°C 5.9 m

Mått och dimensioner

Modell Typkod Längd (L) Höjd (H) Bredd (W) Vikt
VEGA L GLVL113(B 690 mm 75 mm 360 mm 11,0 kg
VEGA L GLVLS117(A 690 mm 75 mm 360 mm 11,0 kg
VEGA L GLVL129(B 690 mm 75 mm 360 mm 11,0 kg
VEGA L GLVLS140(A 690 mm 75 mm 360 mm 11,0 kg
VEGA L GLVL145(B 690 mm 75 mm 360 mm 11,0 kg
VEGA L GLVL161(B 690 mm 75 mm 360 mm 11,0 kg
VEGA L GLVL177(B 690 mm 75 mm 360 mm 11,0 kg
VEGA L GLVL193(B 690 mm 75 mm 360 mm 12,0 kg
VEGA L GLVLS198(A 690 mm 75 mm 360 mm 12,0 kg
VEGA L GLVL231(B 690 mm 75 mm 360 mm 12,0 kg
VEGA L GLVL253(B 690 mm 75 mm 360 mm 12,0 kg
VEGA L GLVL276(B 690 mm 75 mm 360 mm 12,0 kg

Kommentarer till

Anmärkningar: Nominellt ljusflöde baseras på uppgifter från LED-tillverkaren vid 4000 K färgtemperatur och CRI70 färgåtergivning, vid +25 °C omgivningstemperatur. Armaturens faktiska ljusflöde beror på miljöförhållanden (t.ex. temperatur och föroreningar), LED-färgtemperatur, färgåtergivning och armaturens optiska verkningsgrad. Tolerans ±10% i ljusflöde och ±10% i effekt. Armaturen är CLO-kompenserad.

Armaturen ska placeras så att långvarig blick in i armaturen inte kan förväntas ske på kortare avstånd än det optiska skyddsavståndet. Armatur ULOR=0.

Översikt

Färgtemperatur
Amber II (Spectre), 3000K, 4000K, 5000K
Färgåtergivningsindex
CRI ≥ 70, CRI ≥ 80
Färgkonsistens
SDCM ≤5
LED-typ
Ceramic LED (silver free)
LED PCB-material
Aluminium
IEC 60068-2-43 LED-korrosionstest
H2S 15ppm H2S 40°C/90% r.H. Light >98%
Optik
PMMA
Ljuskällsskydd
Härdat glas
Kapslingsklass
IP66
Slagtålighet
IK08
Filterventil för luftföroreningar och fukt
Goretex kondensations- och trycksutjämningsventil
Armatur korrosionsbeständighetsklass
C3H
Matningsspänning
220-240 Vac
Frekvens
50-60 Hz
Effektfaktor
PF > 0,90
THD
THD < 20%
Överspänningsskydd
10kV L/N-Ground & SD-Ground
Skyddsklass
Skyddsklass I eller skyddsklass II
Anslutning
Armaturens interna kopplingsplint max 5×2,5mm² DALI +/-. 3- eller 5-polig fabriksinstallerad gummi- eller MMJ-kabel.
Styrning
DALI 2 D4i, AstroDIM, Casambi
Antal DALI-adresser
1 st eller Dual-channel DT 6 2 st
Zhaga D4i
Ja
Antal Zhaga-kontakter
1 eller 2
Kompatibilitet med Zhaga-böcker
Zhaga Book 15, 13, 18, 25
Finlands trafikledsverklet godkännandestämpel
Ja
Dark sky
Ja, ULOR 0%
Biologisk mångfald
Amber II (spectre )
Cirkulär ekonomi
Återvunnet aluminium
Korrigerbarhet
Ja
ReUse
Ja
Information om miljöpåverkan
Nej
Armaturen livslängd
L98 B10/100 000h C10
Color
Standard RAL9006, övriga RAL-färger som tillval
Höljets material
Återvunnet aluminium
Garanti
8 år
CLO
Ja
Tillbehör (installation)

3608220 Tube clamp
5206062 T-branch
5205037 Tube adapter 76mm → 60mm
3608101 Ceiling mount
3608061 Wall bracket
9905253 Vega floodlight bracket
9910082 Pole bracket
E1500083 Vega crossarm bracket
G00425 Support wire

Tillbehör (övriga)

Skyddsklass II-konfiguration, separat överspänningsskydd 20kV och Dual Channel White-Amber-konfiguration (2C-modell)

Anmärkningar

1) GLVLS140, GLVLS198, GLVL193 2pc DALI adress

Bilagor och nedladdningar

Ljusfördelning
Streetlighting Huomiot 2

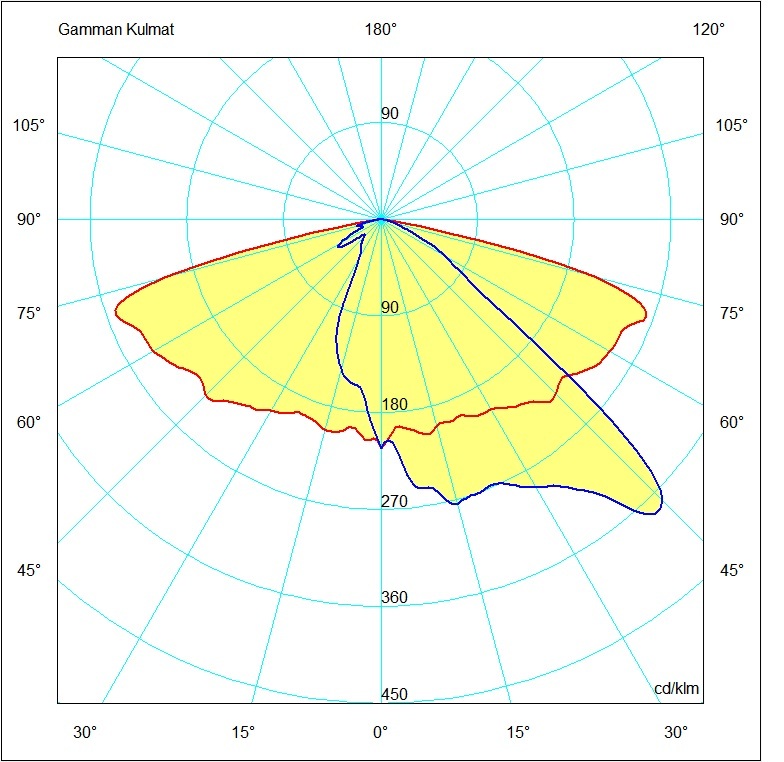

Vega 01 Vega 01

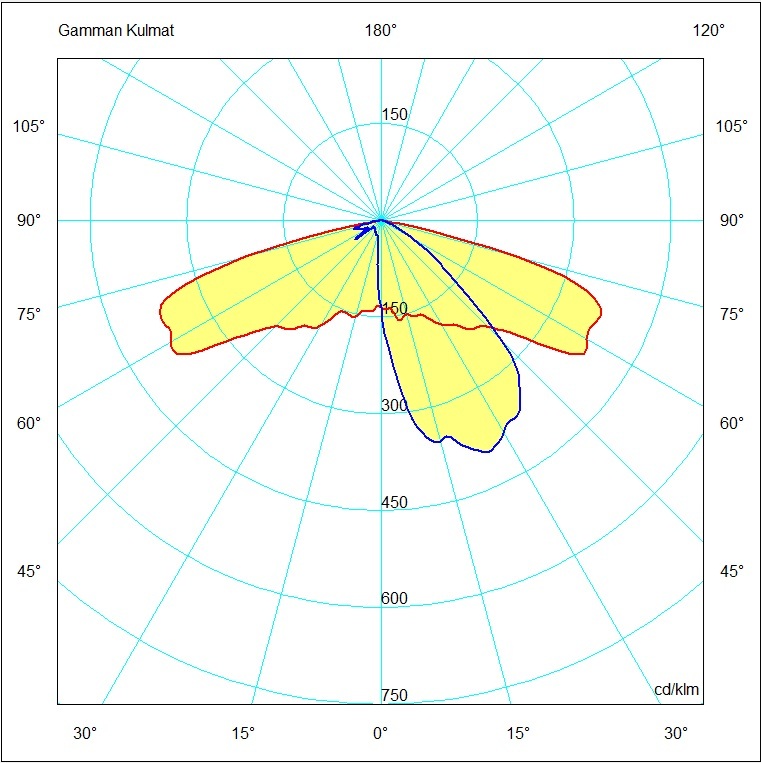

Vega 02 Vega 02

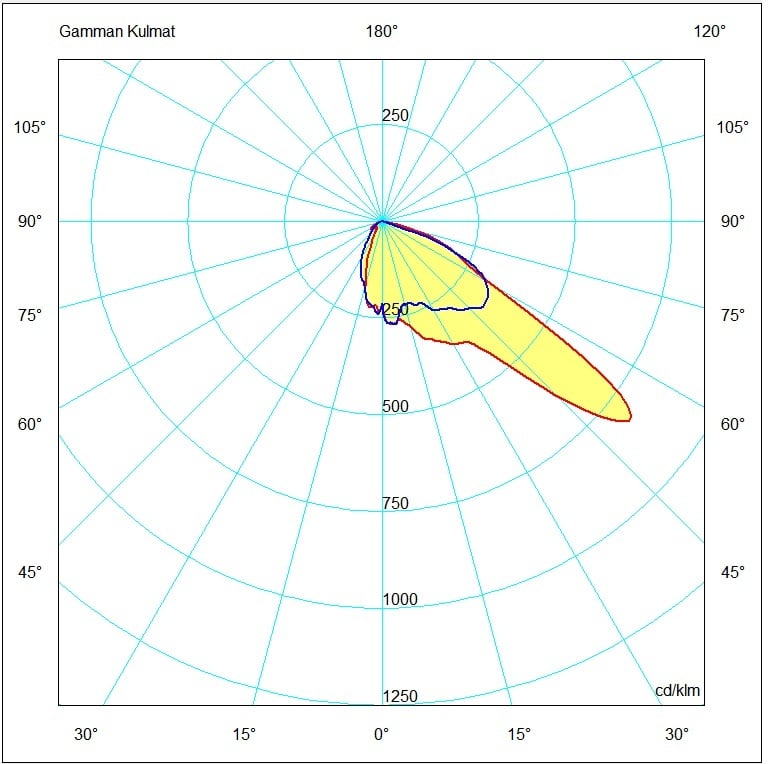

Vega 06 (Pedestrian crossing) Vega 06

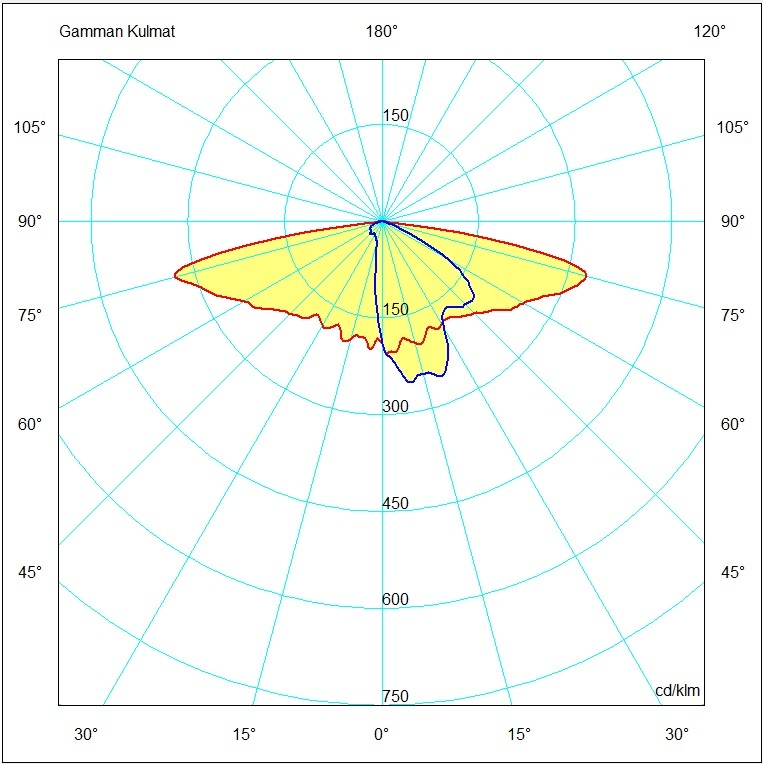

Vega 07 Vega 07

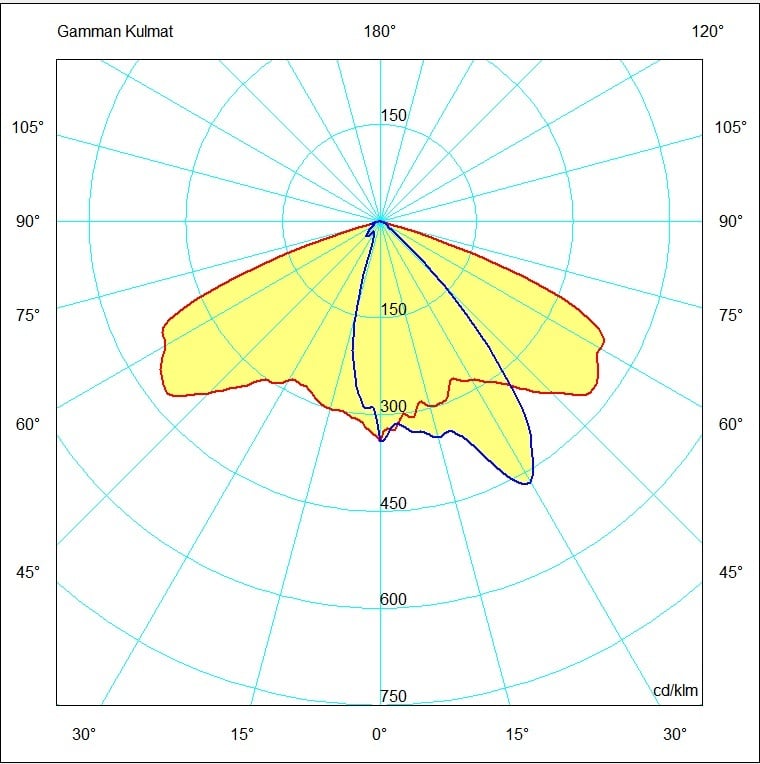

Vega 10 Vega 10

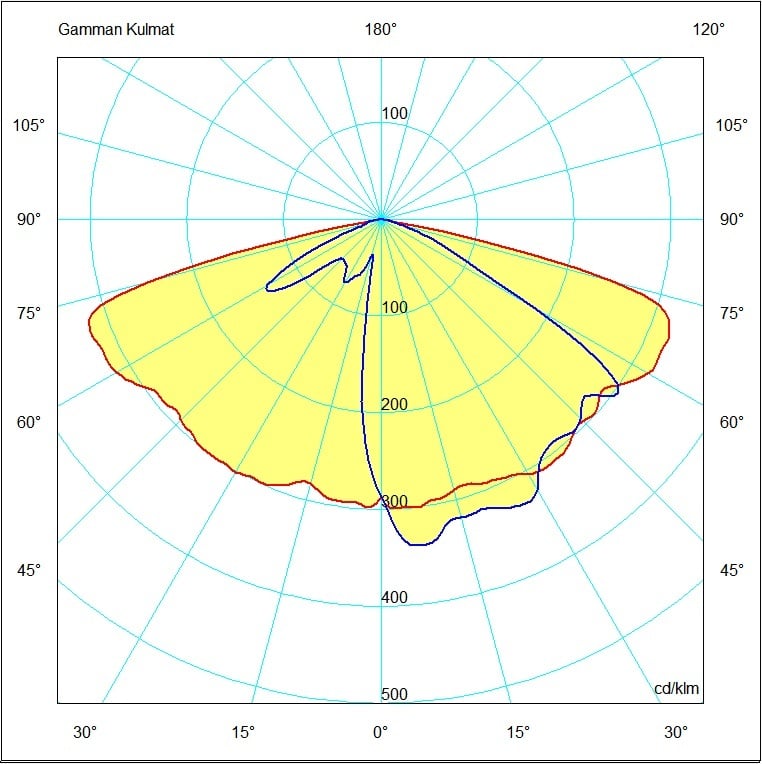

Vega 11 Vega 11

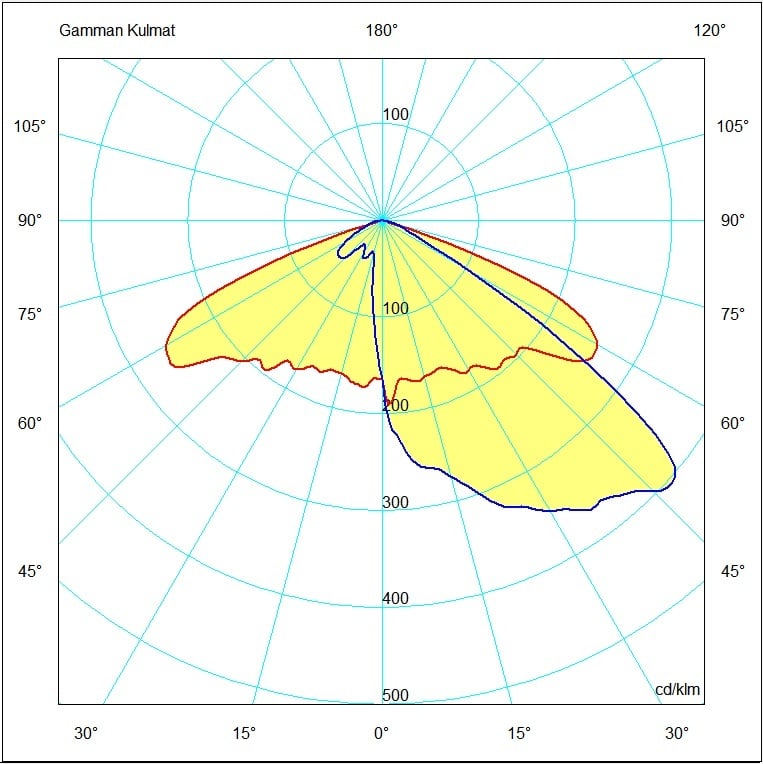

Vega 12 Vega 12

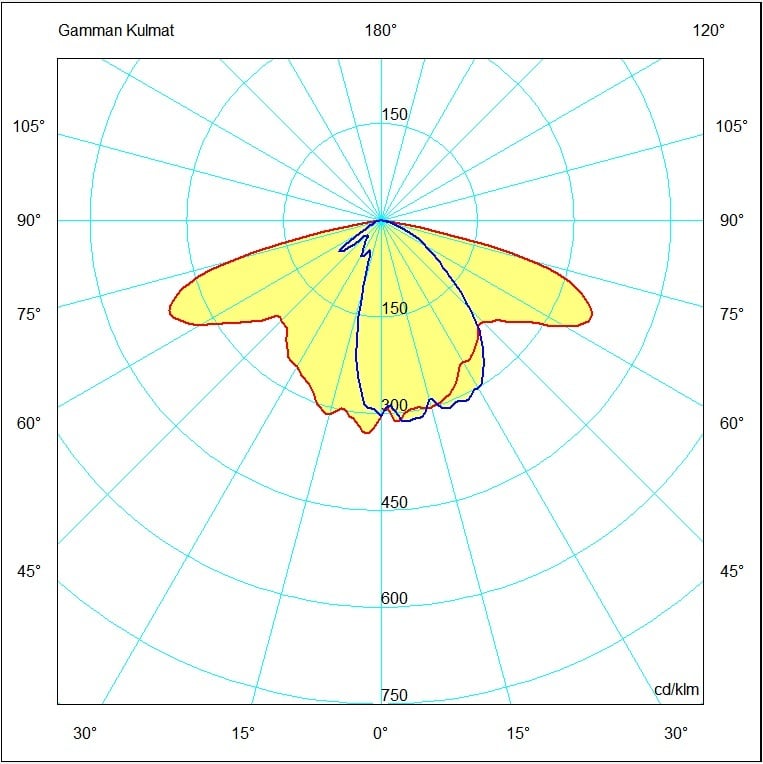

Vega 13 Vega 13

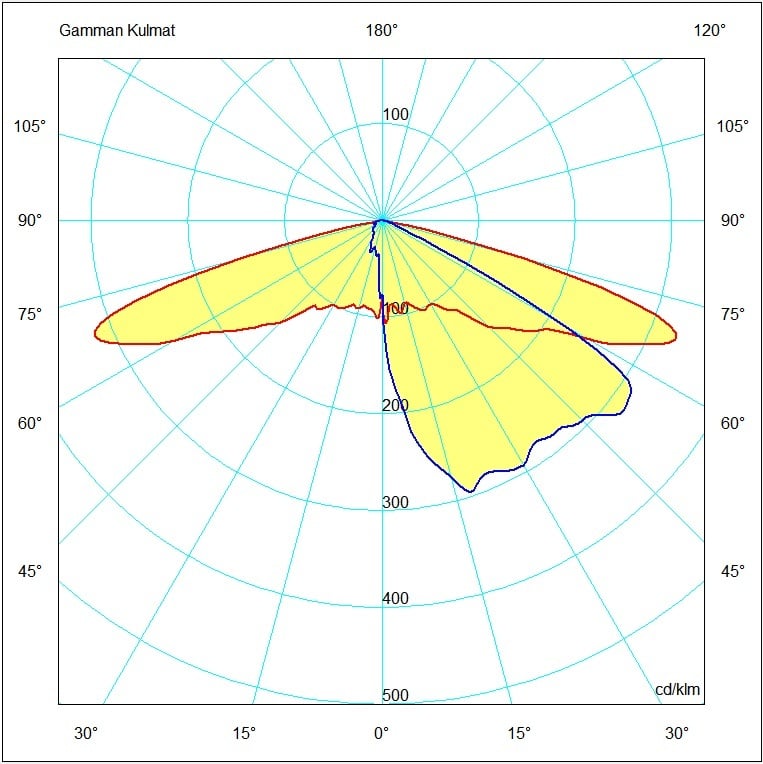

Vega 16 Vega 16

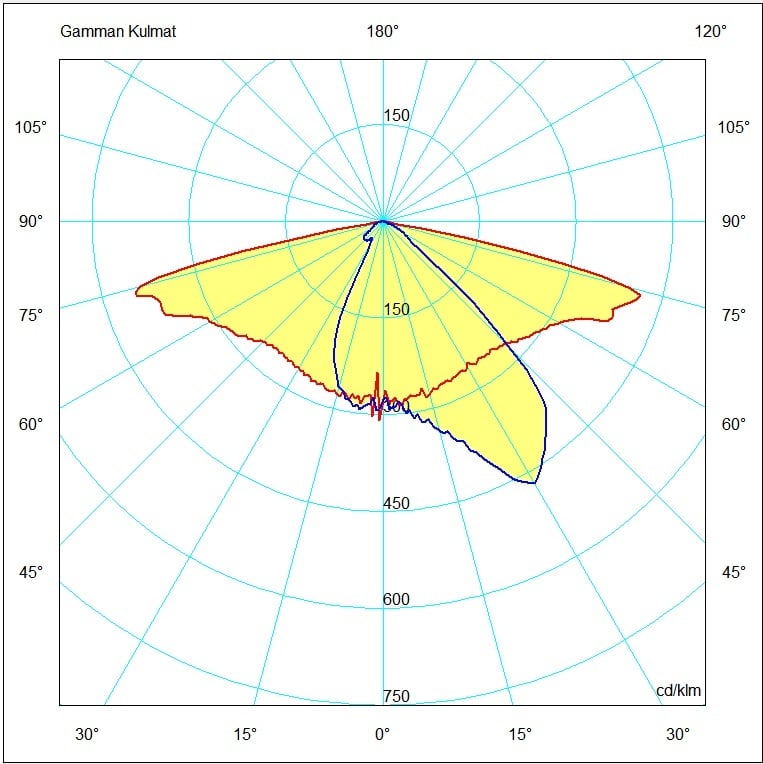

Vega 19 Vega 19

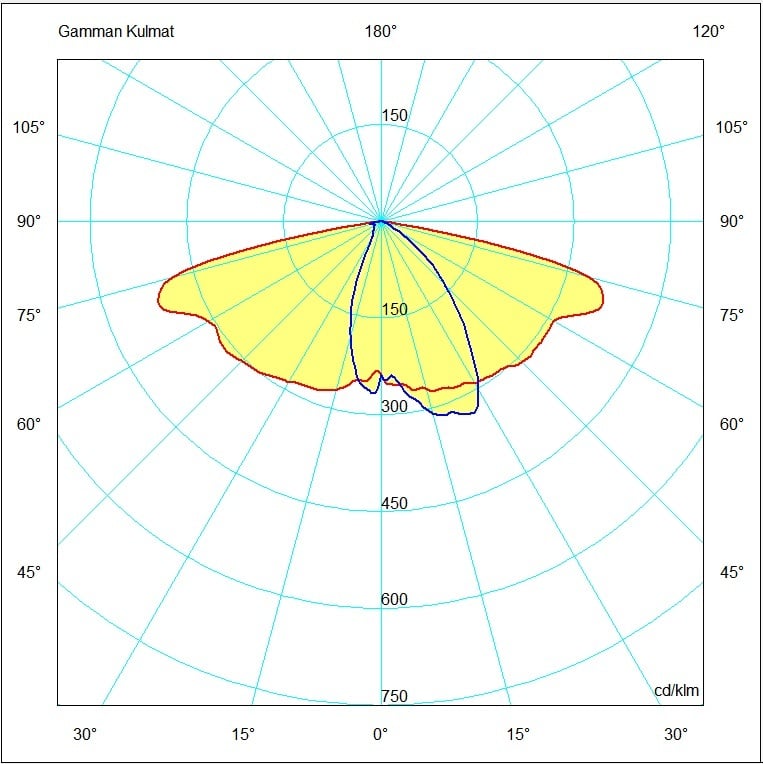

Vega 23 Vega 23

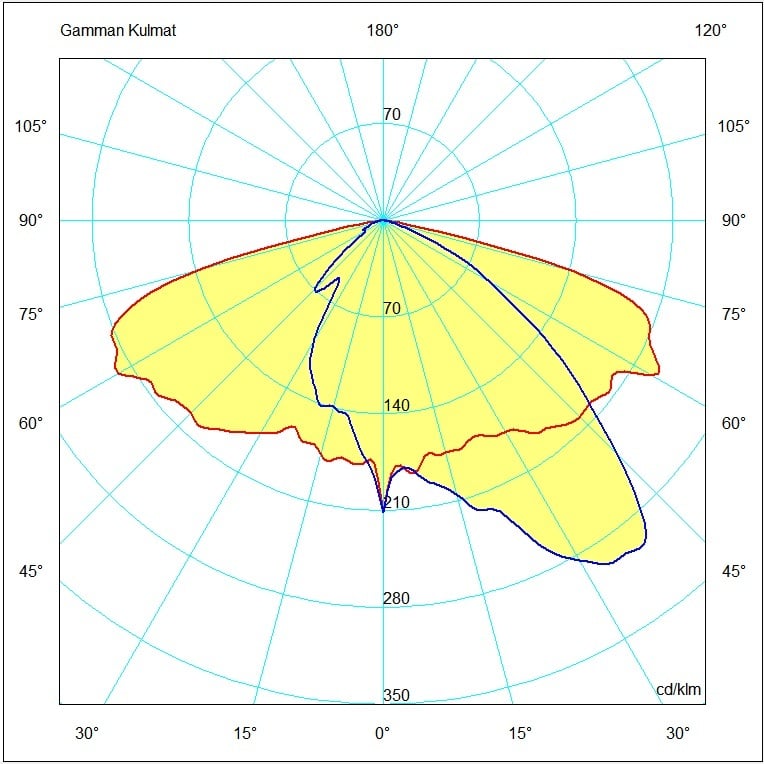

Vega 24 Vega 24

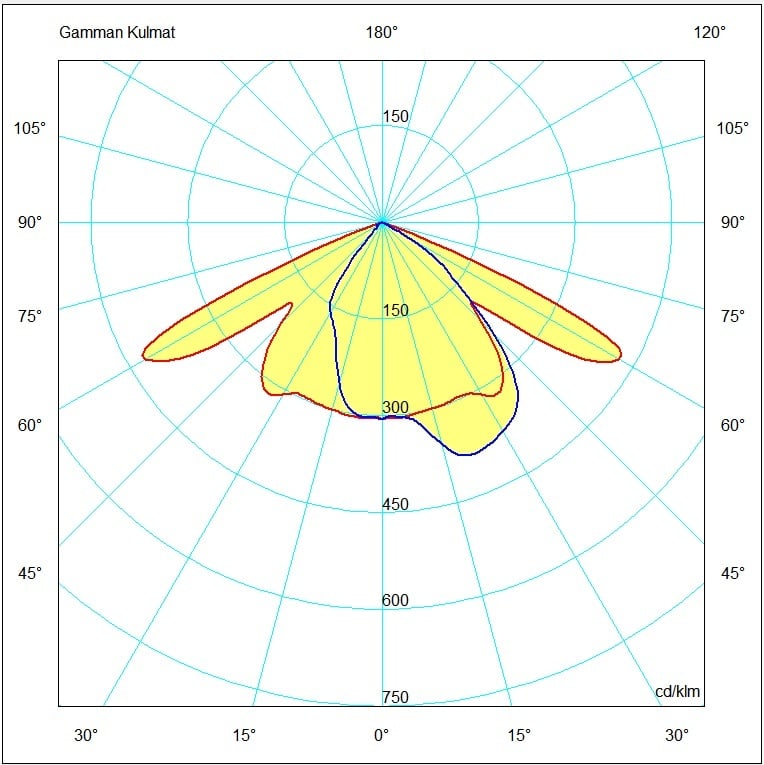

Vega 25 (Mirror optic) Vega 25 Mirror optic

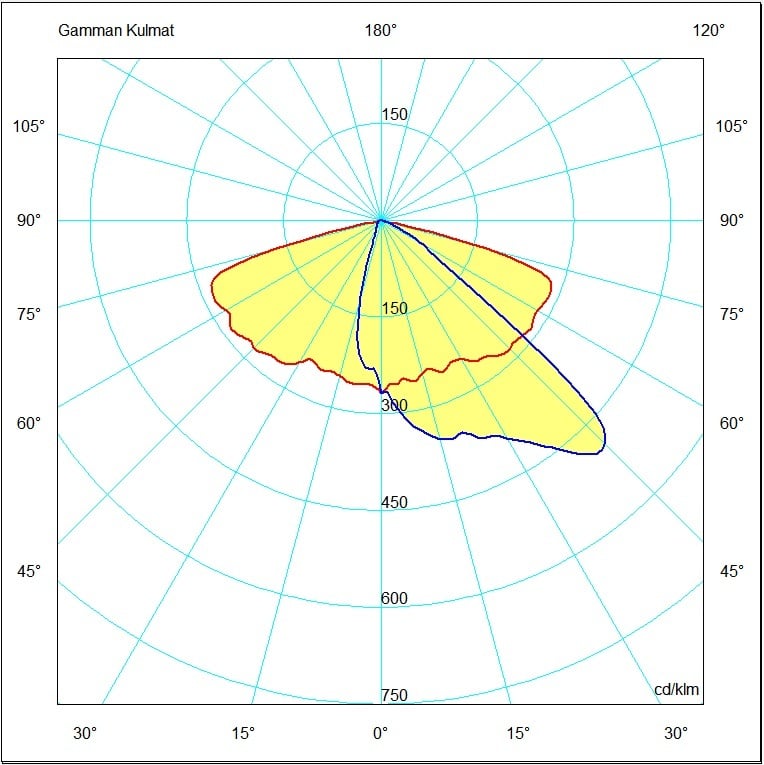

Vega 01 Shade BLK full cutoff Vega 01 Shade BLK full cutoff

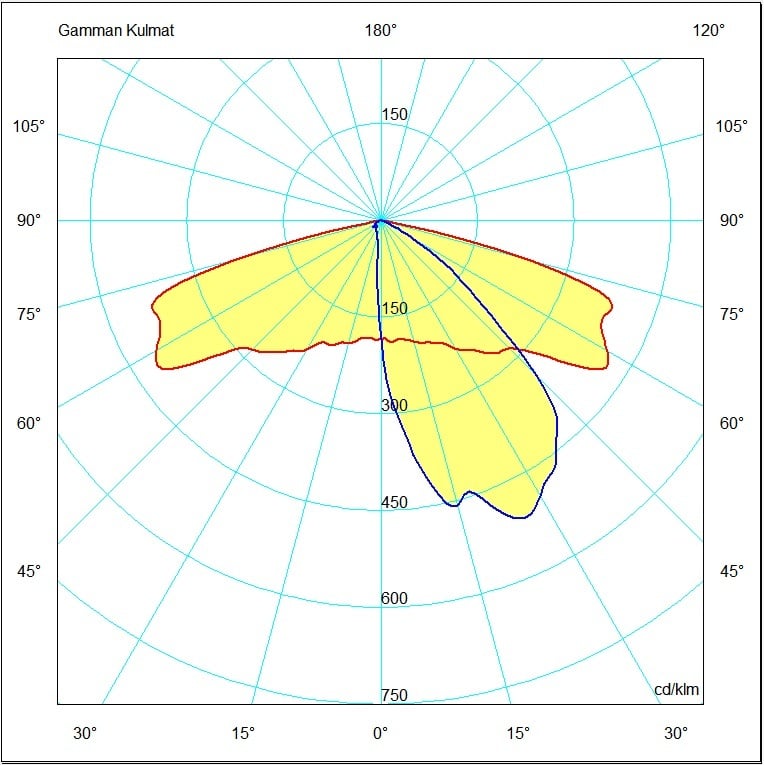

Vega 02 Shade BLK full cutoff Vega 02 Shade BLK full cutoff

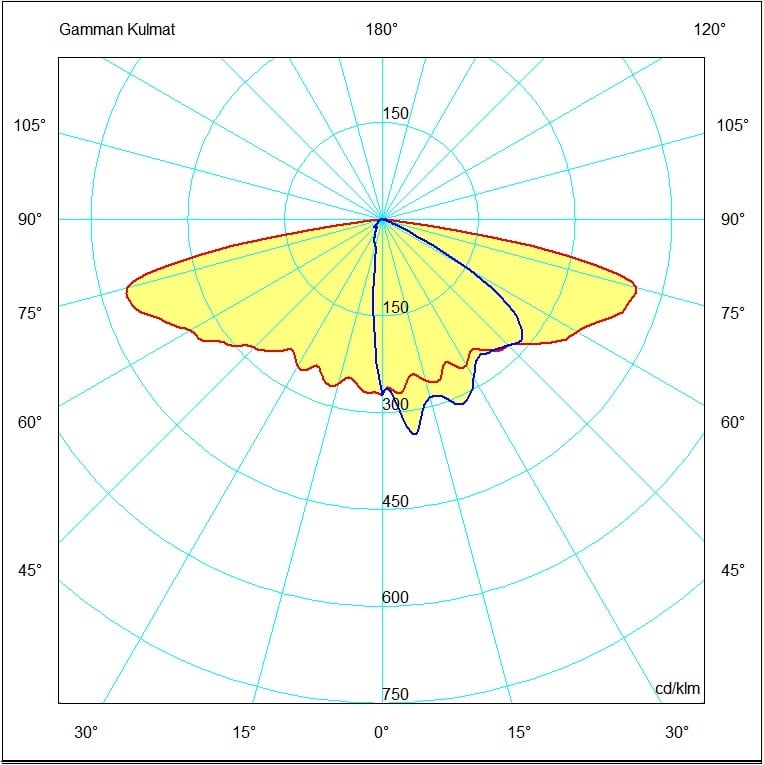

Vega 07 Shade BLK full cutoff Vega 07 Shade BLK full cutoff

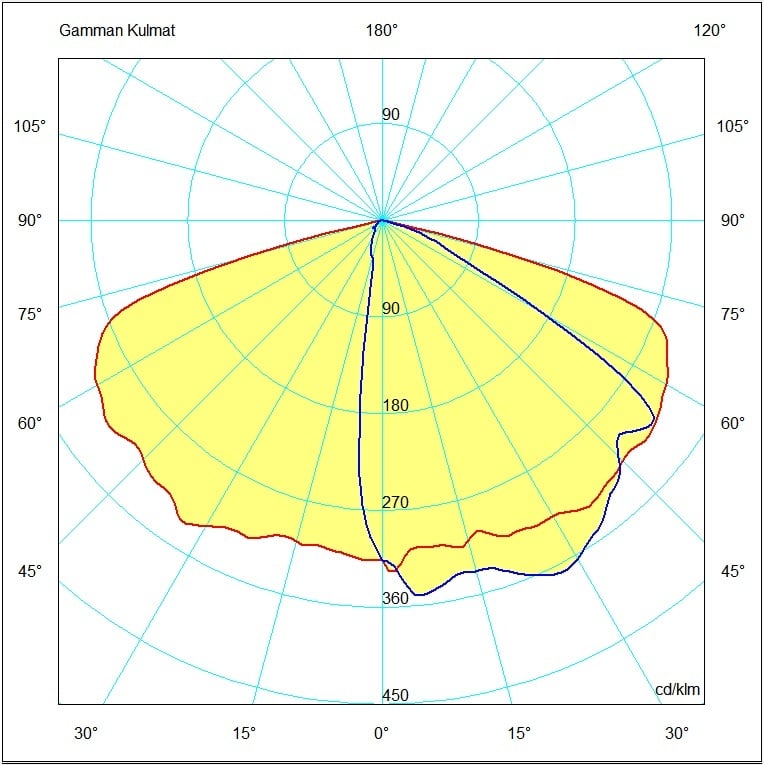

Vega 11 Shade BLK full cutoff Vega 11 Shade BLK full cutoff

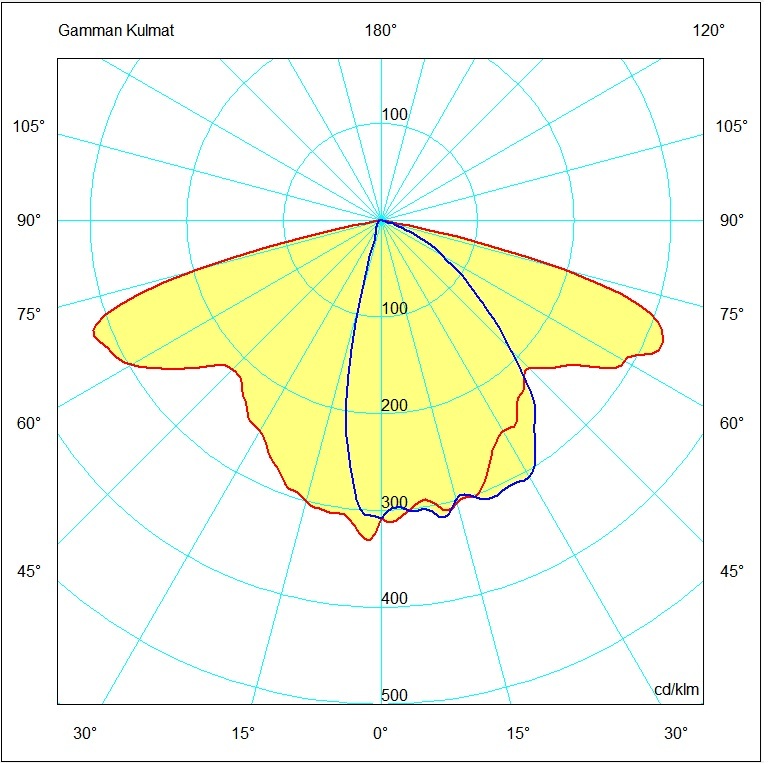

Vega 13 Shade BLK full cutoff Vega 13 Shade BLK full cutoff

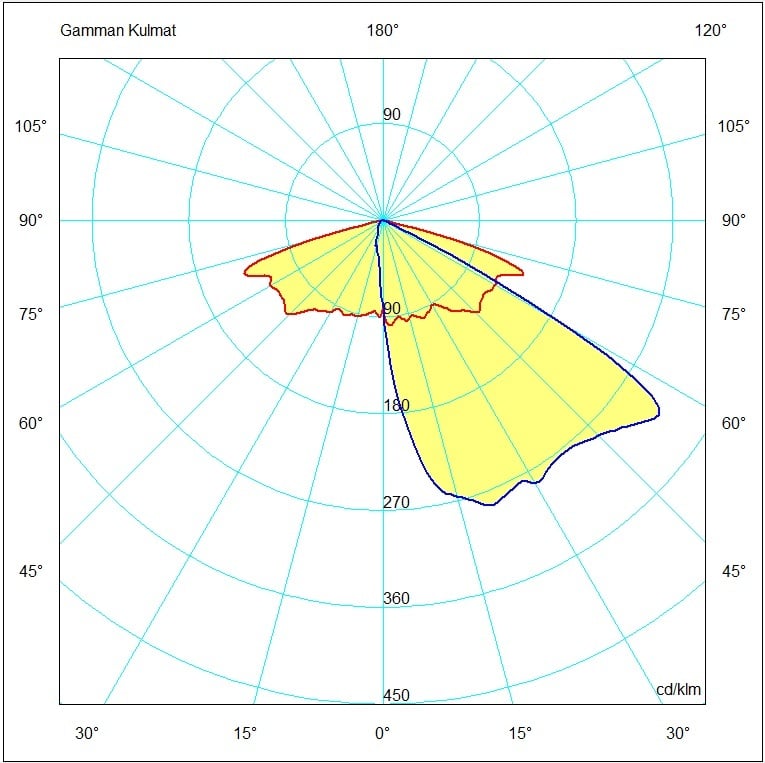

Vega 16 Shade BLK full cutoff Vega 16 Shade BLK full cutoff

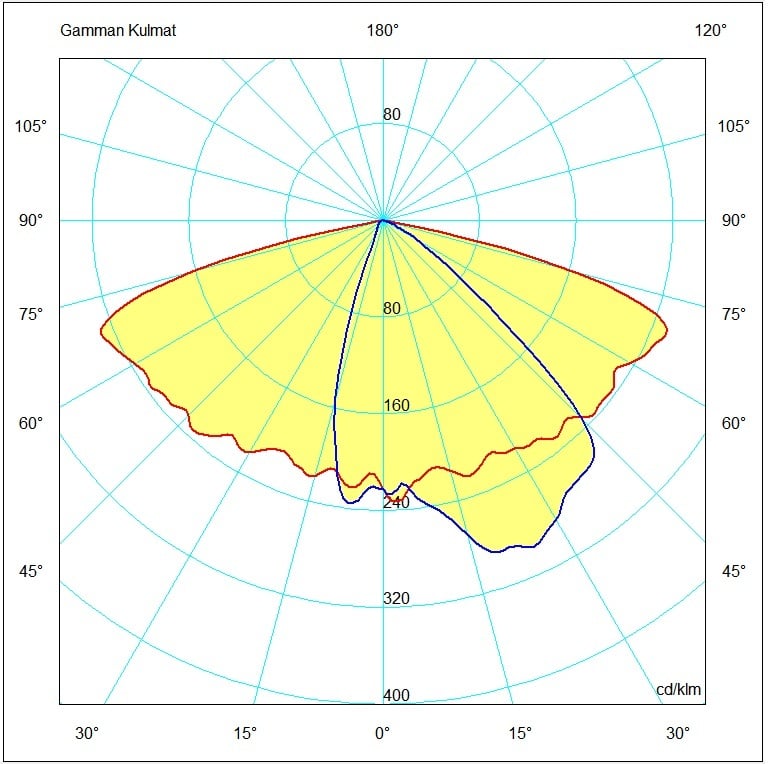

Vega 19 Shade BLK full cutoff Vega 19 Shade BLK full cutoff

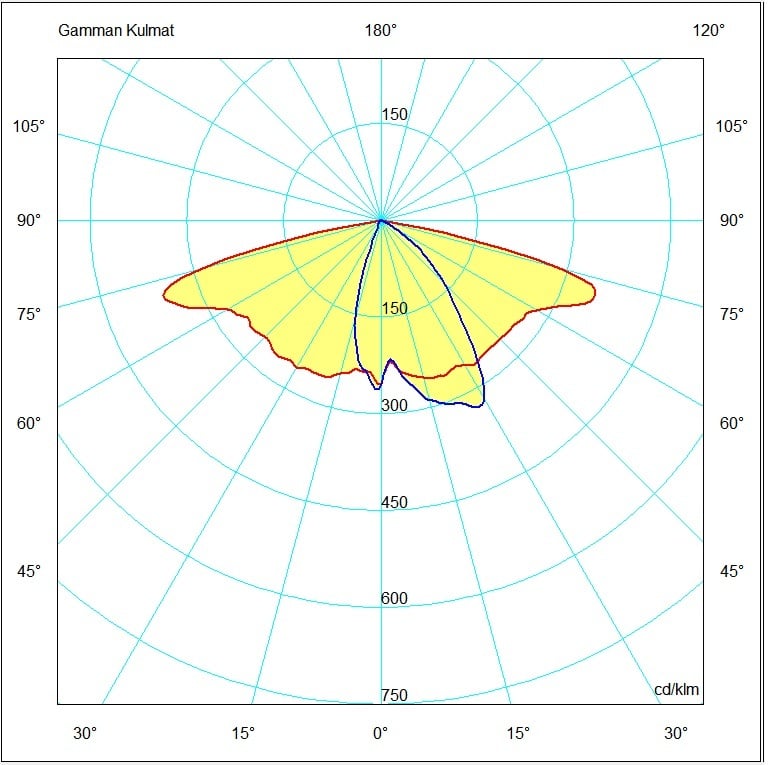

Vega 23 Shade BLK full cutoff Vega 23 Shade BLK full cutoff

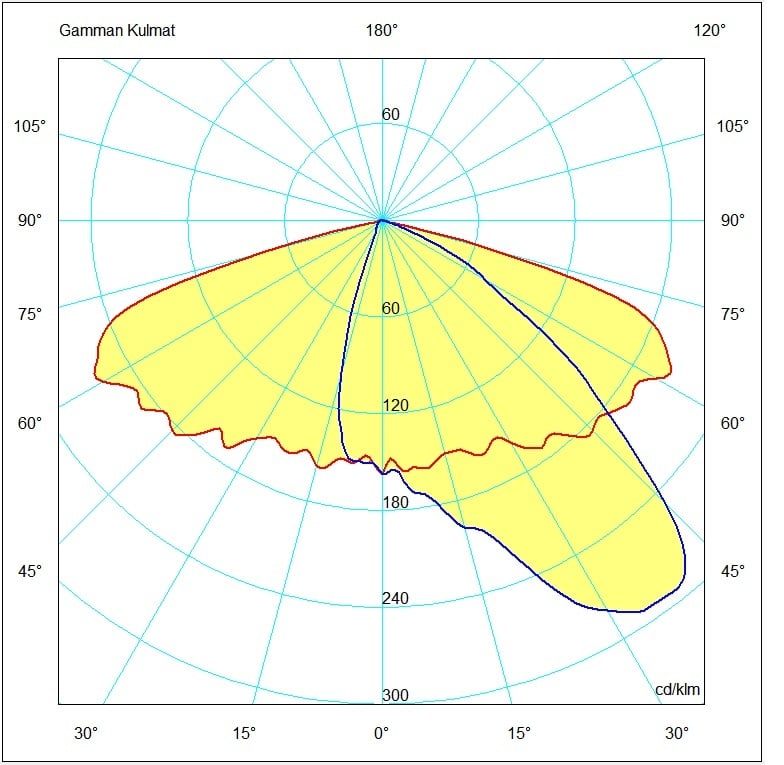

Vega 24 Shade BLK full cutoff Vega 24 Shade BLK full cutoff

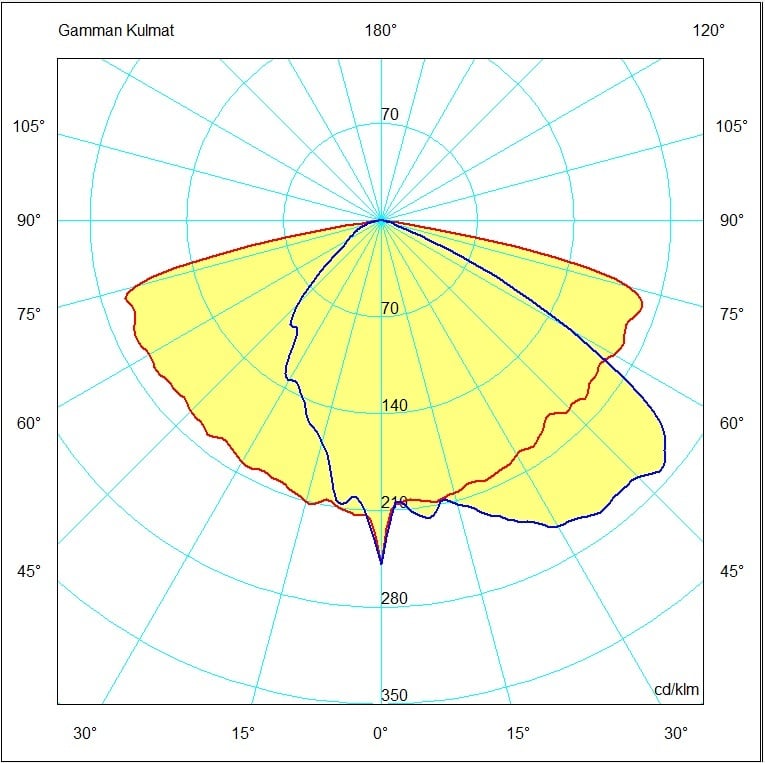

Vega 01V-8 Vega 01V-8

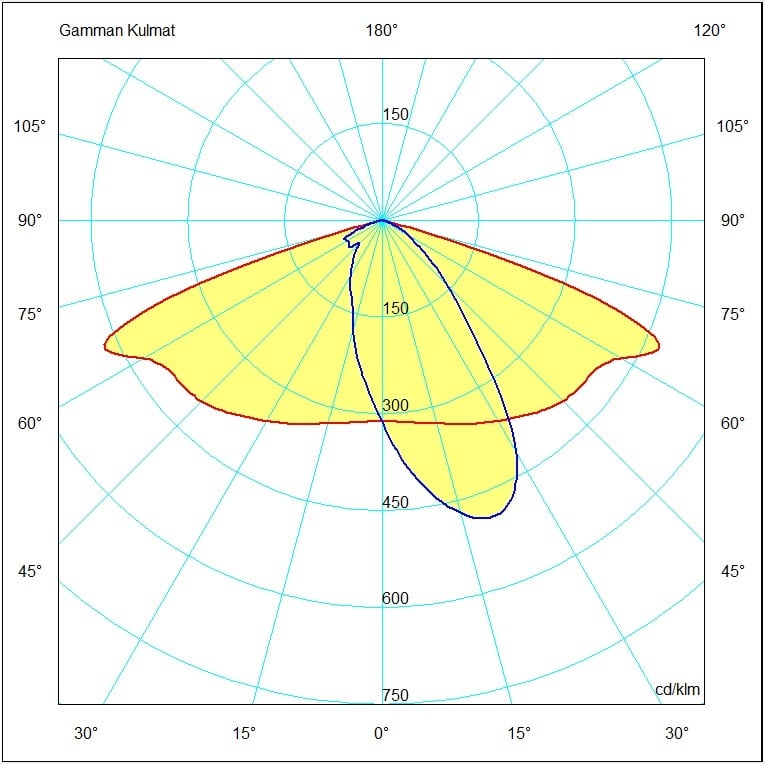

Vega 02V-8 Vega 02V-8

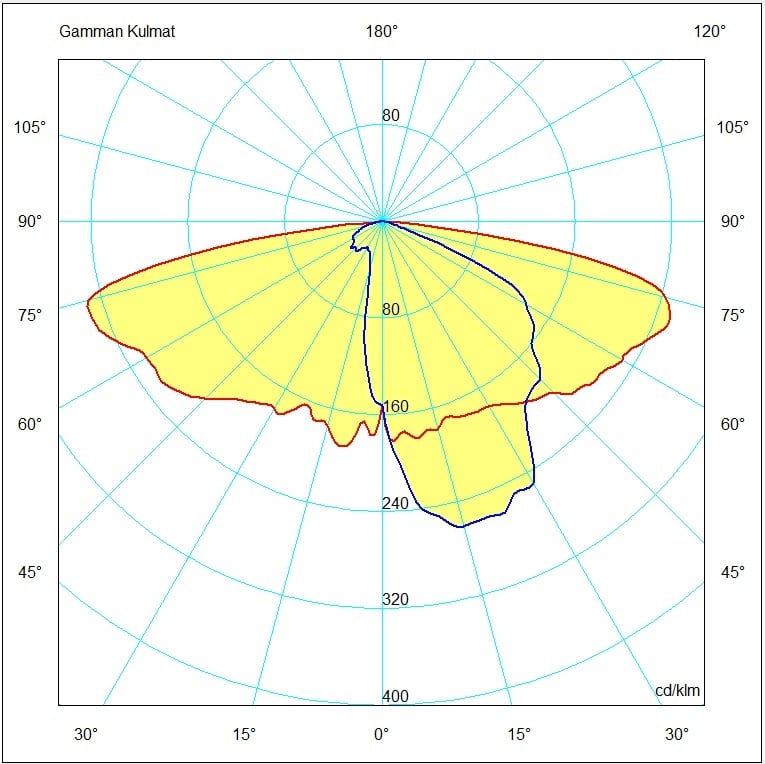

Vega 07V-8 Vega 07V-8

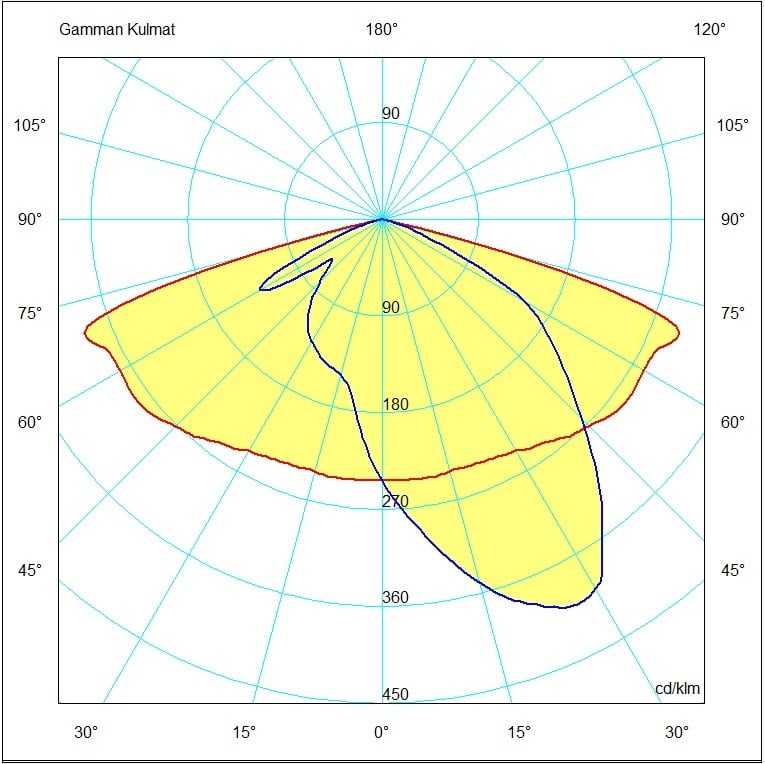

Vega 11V-8 Vega 11V-8

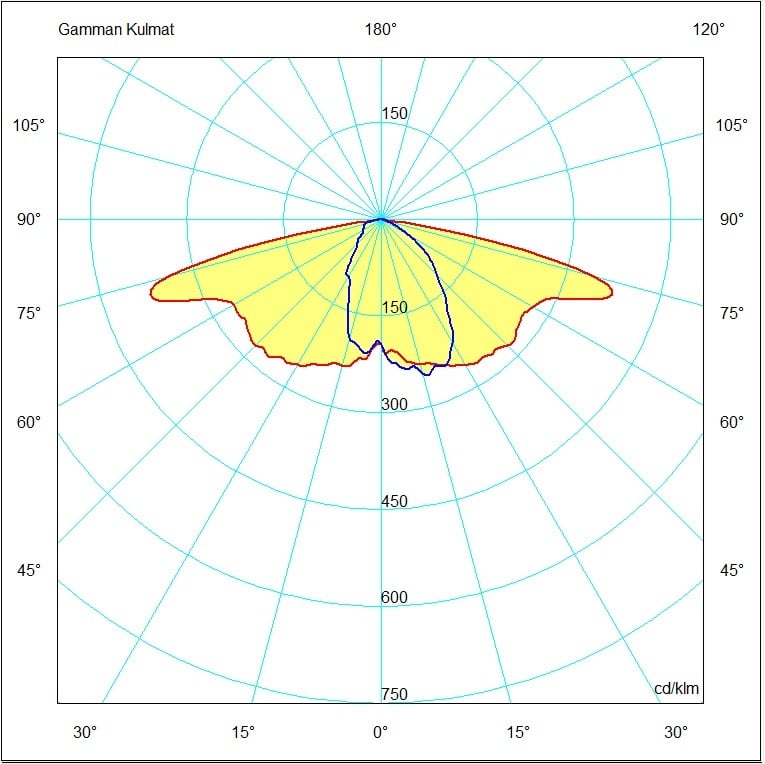

Vega 18V-8 Vega 18V-8

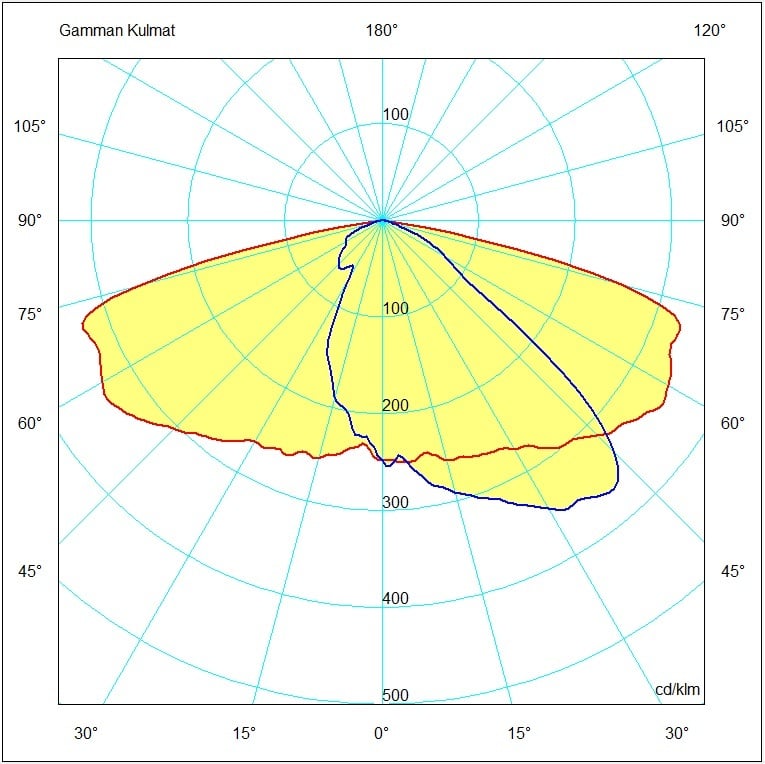

Vega 19V-8 Vega 19V-8
Areas, parks and masts Huomiot 1

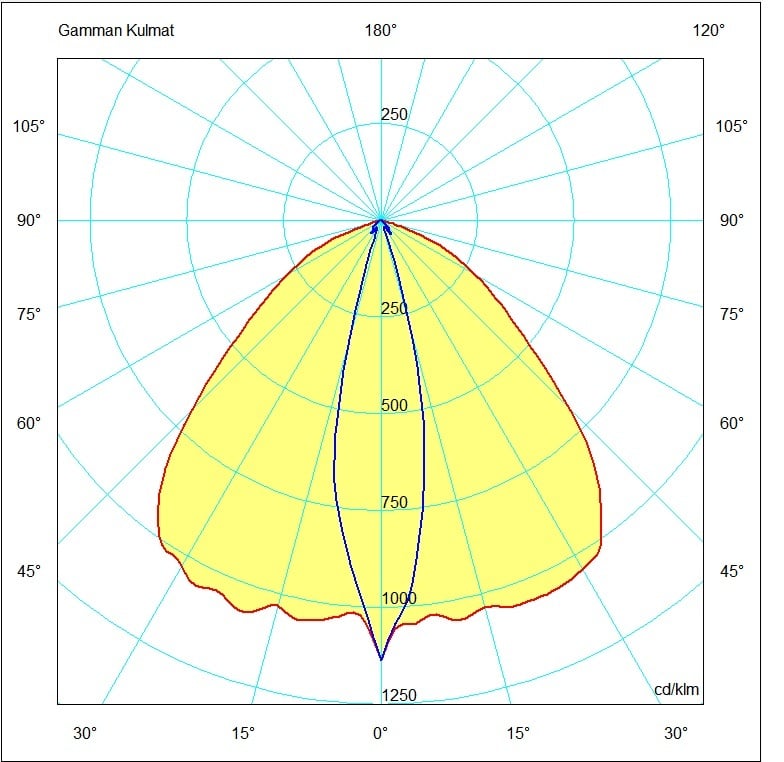

Vega 03 Vega 03

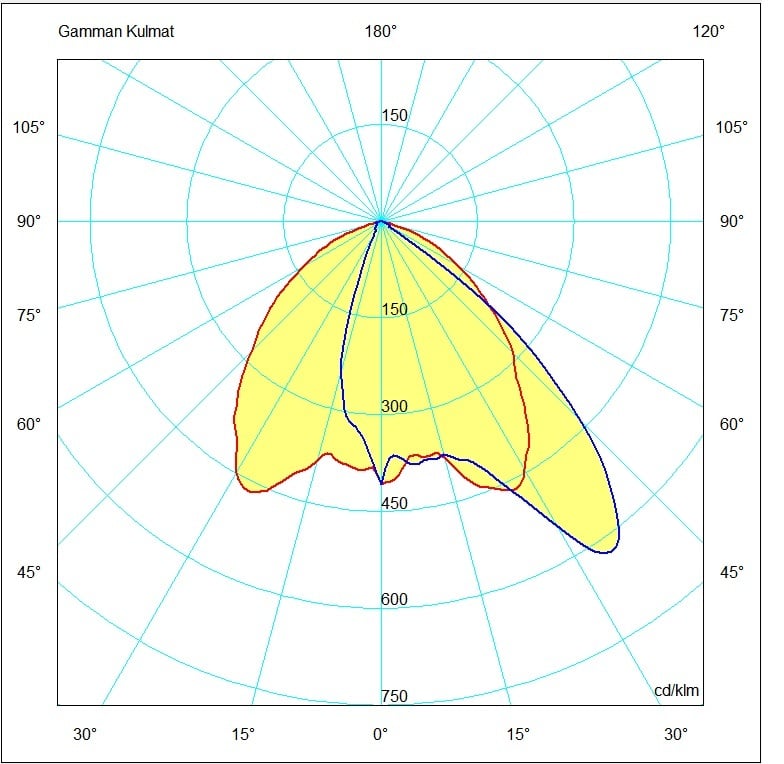

Vega 04 Vega 04

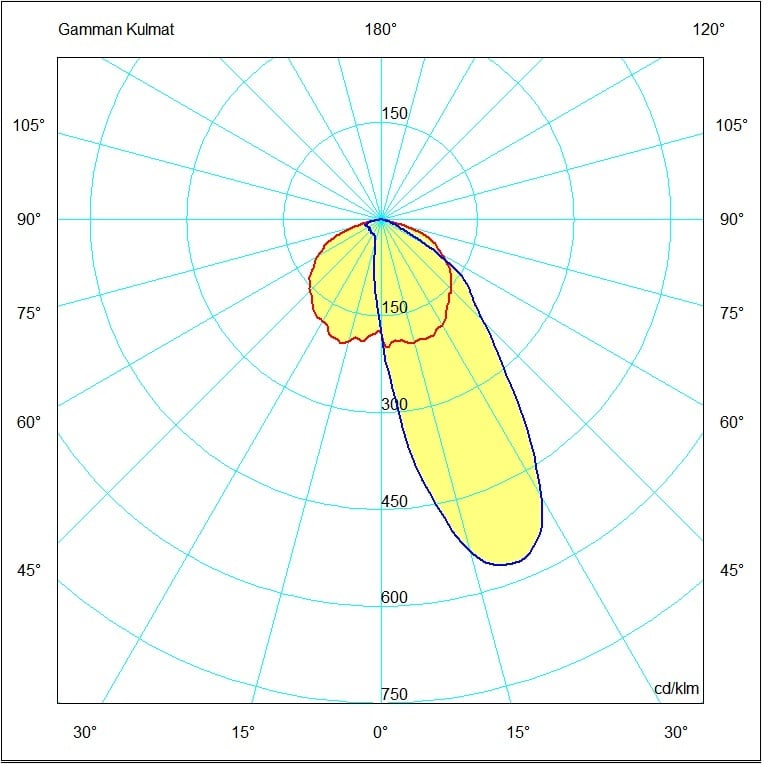

Vega 05 Vega 05

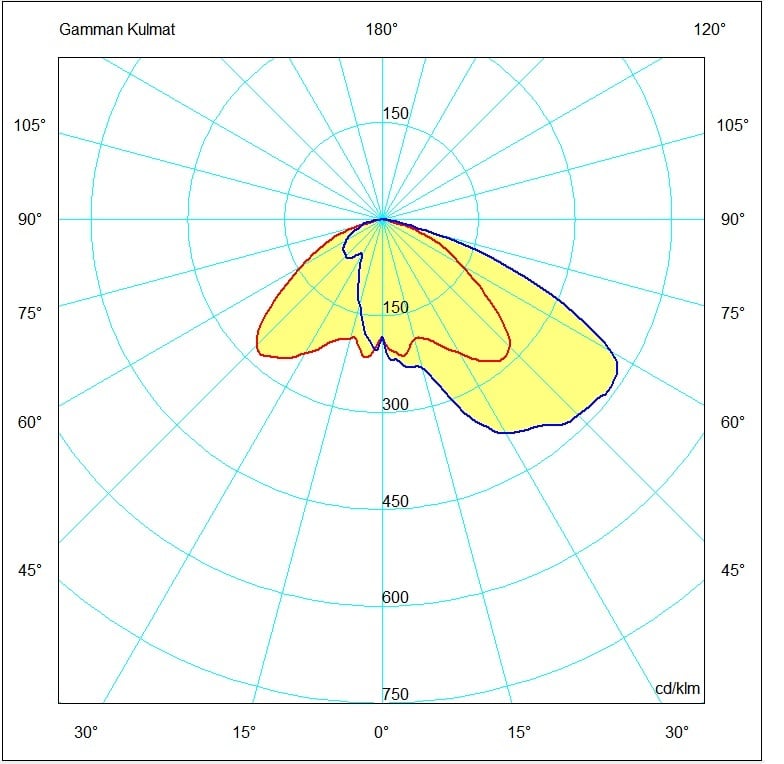

Vega 08 Vega 08

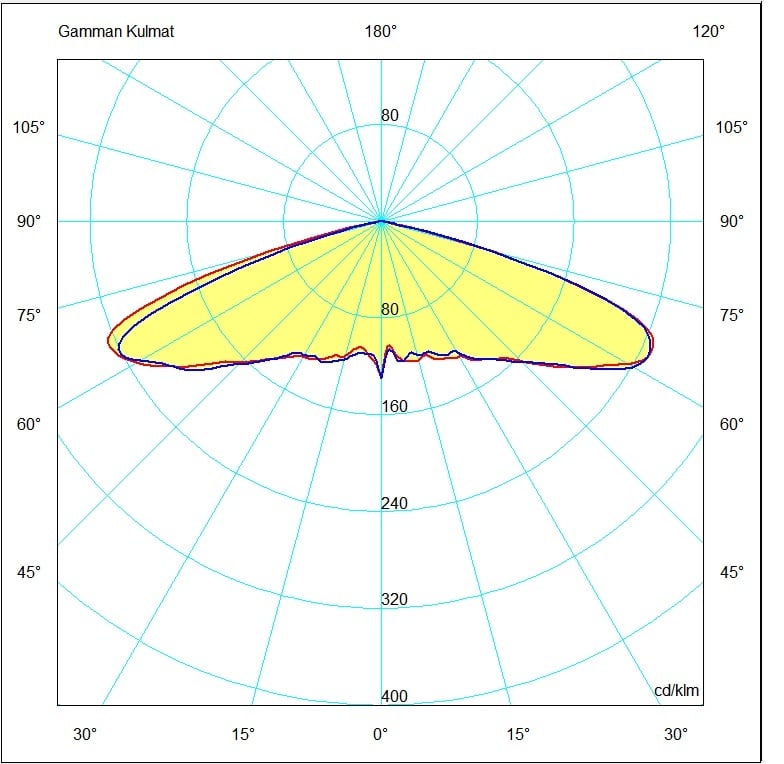

Vega 09 Vega 09

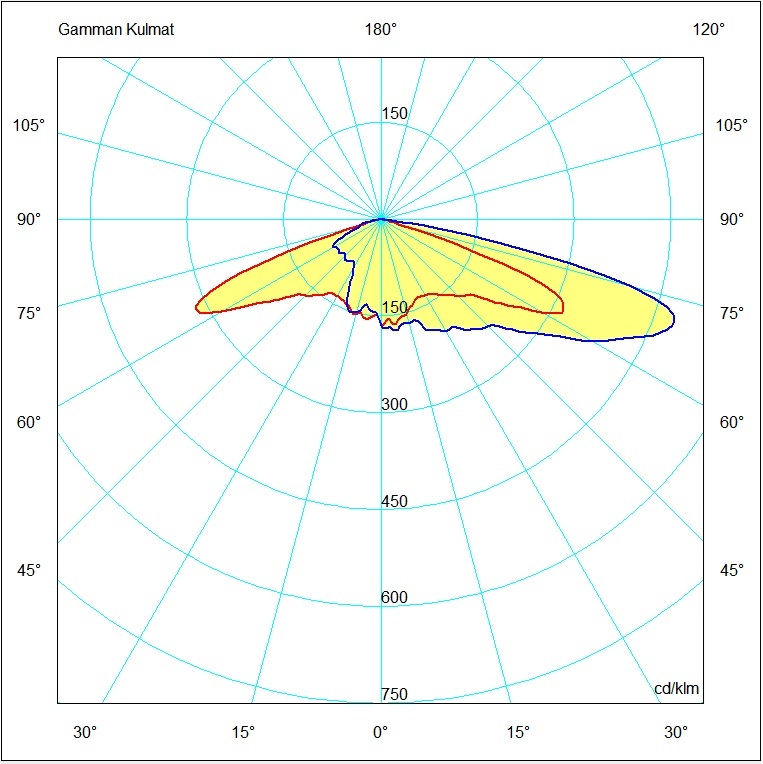

Vega 14 Vega 14

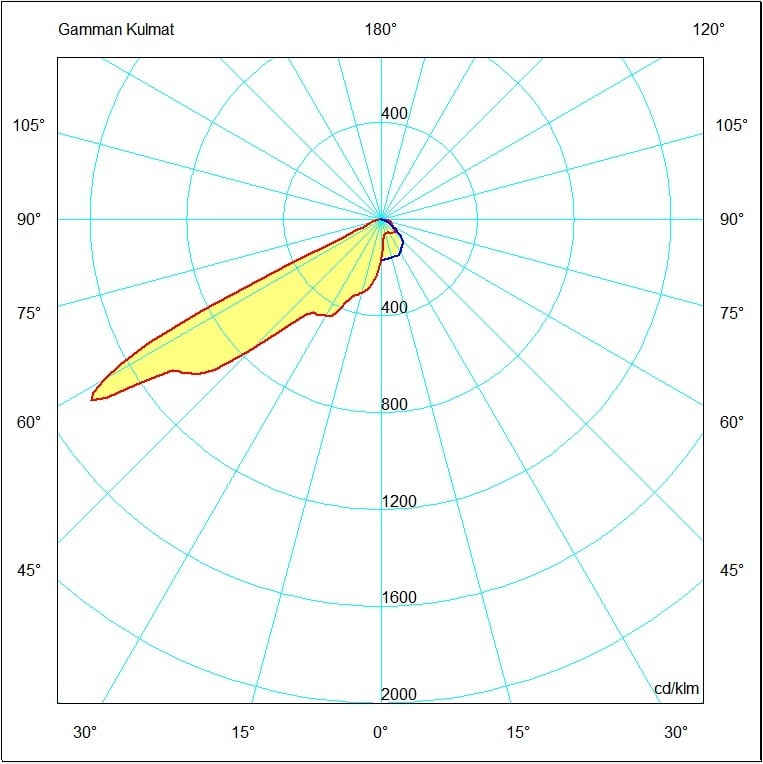

Vega 17 Vega 17

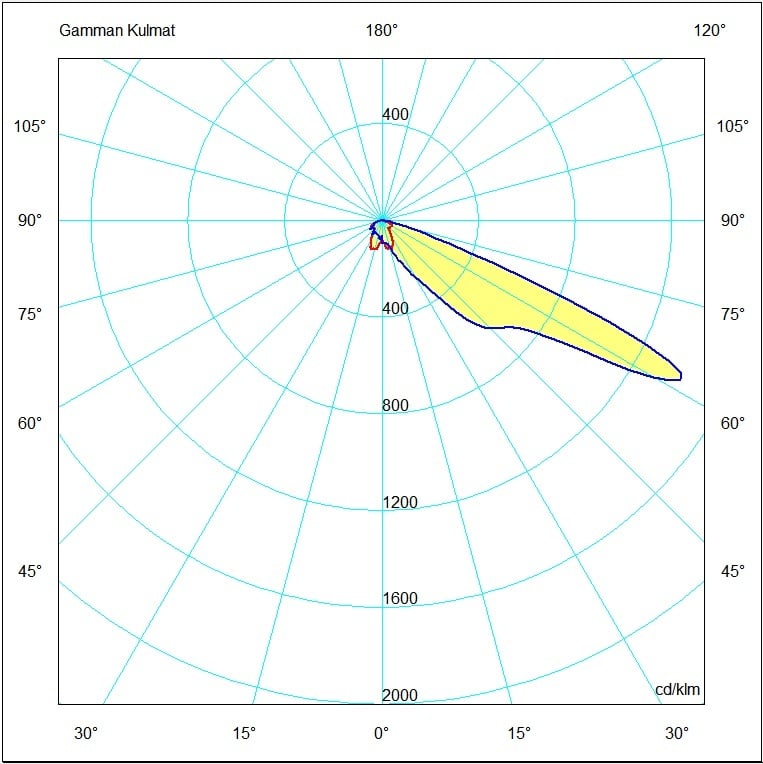

Vega 20 Vega 20

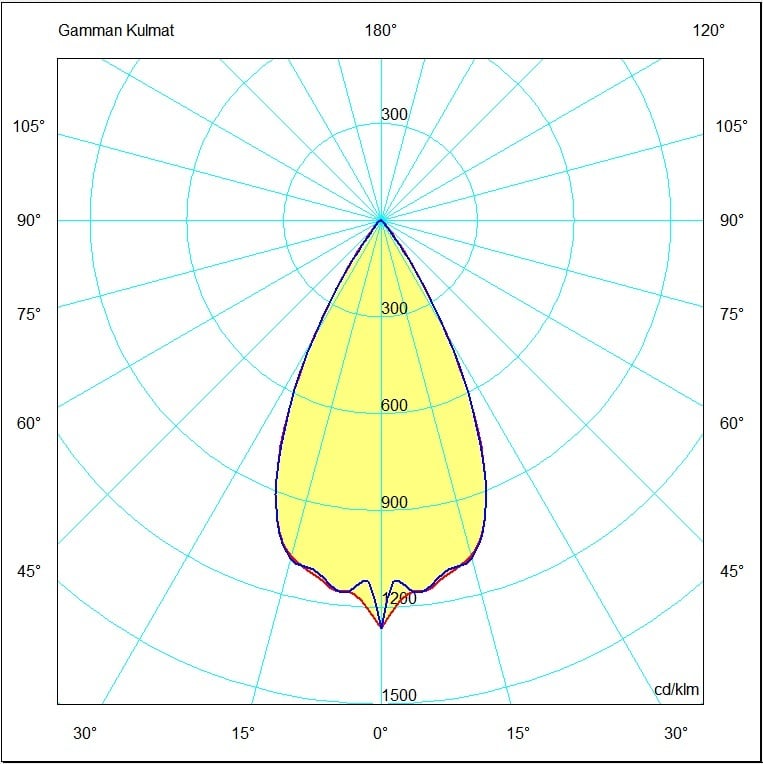

Vega 21 Vega 21

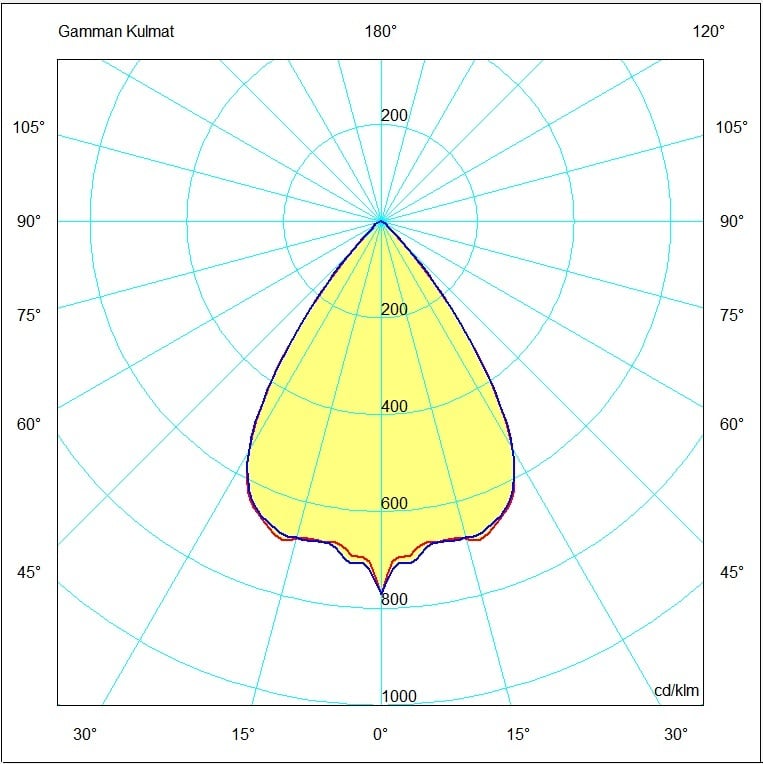

Vega 22 Vega 22

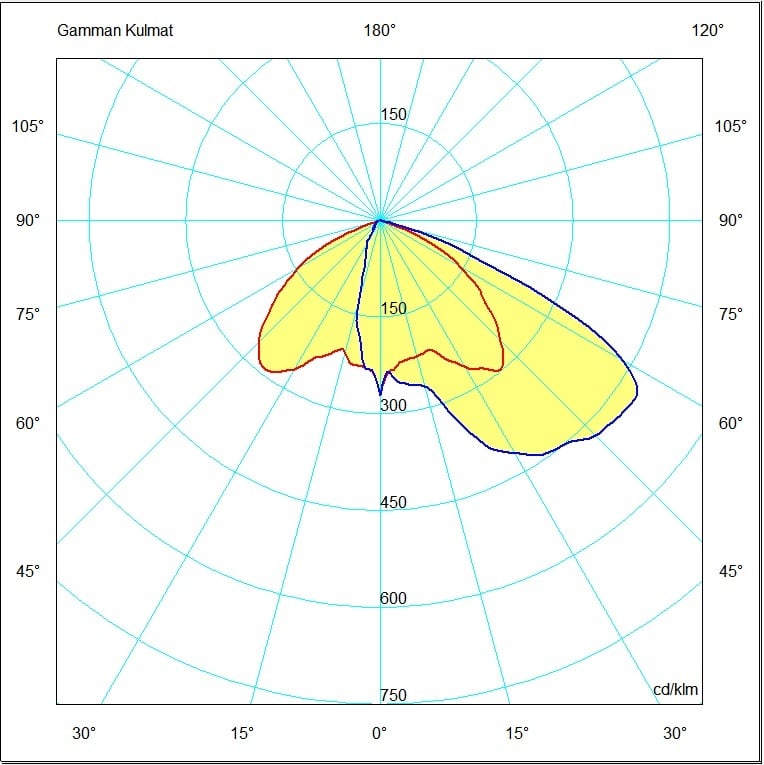

Vega 08 Shade BLK full cutoff Vega 08 Shade BLK full cutoff

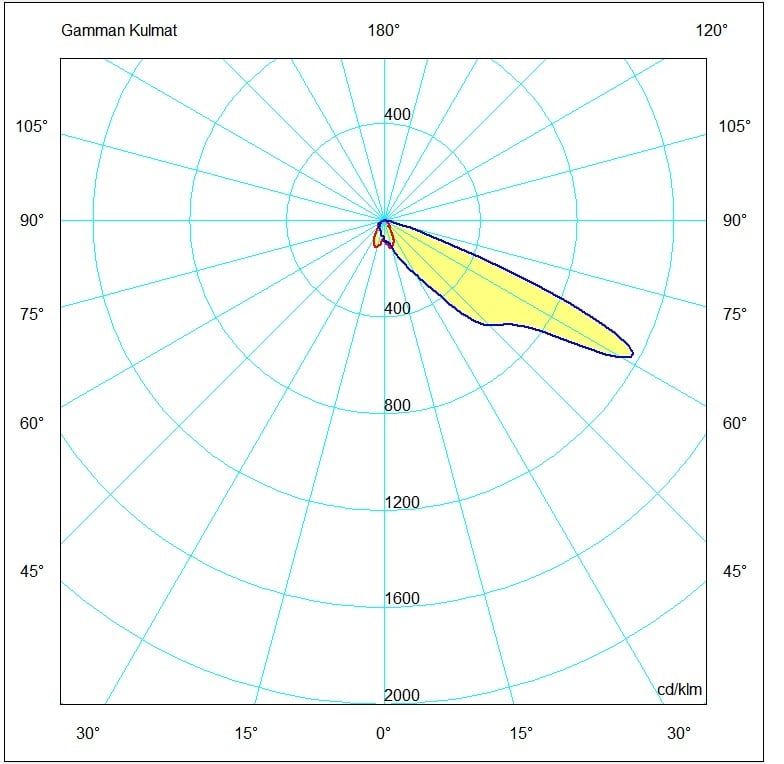

Vega 20 Shade BLK full cutoff Vega 20 Shade BLK full cutoff

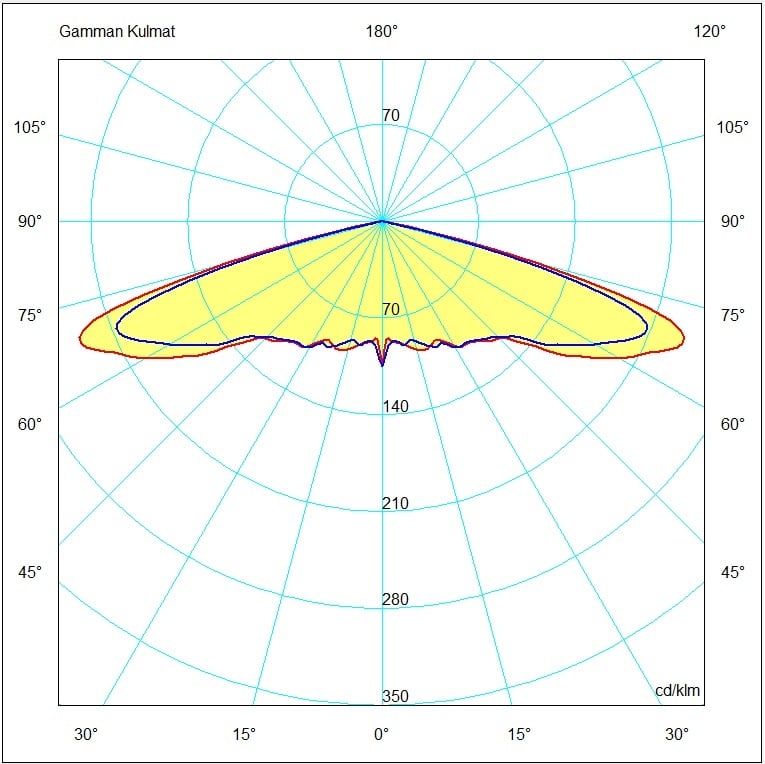

Vega 09V-8 Vega 09V-8

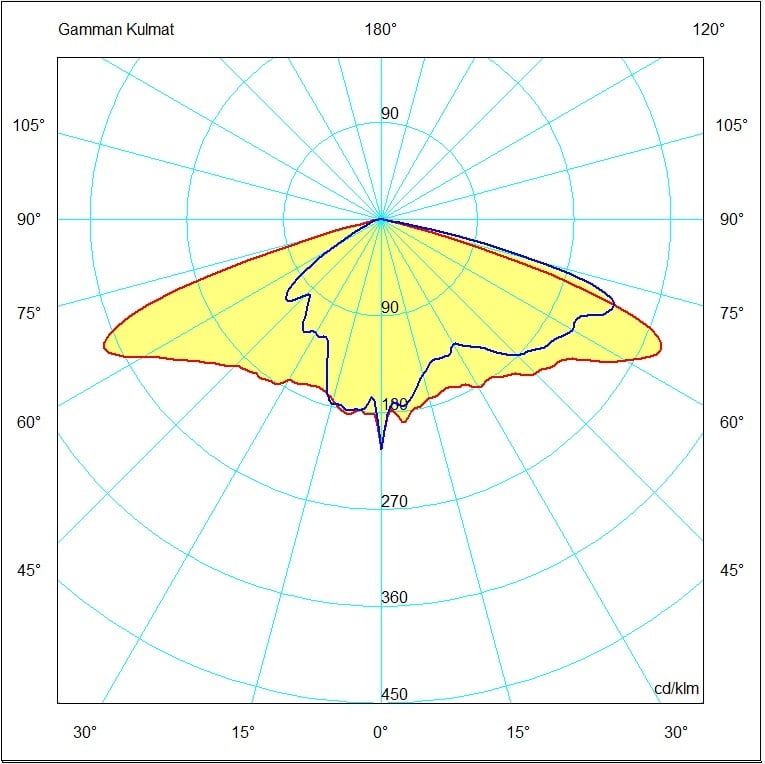

Vega 14V-8 Vega 14V-8

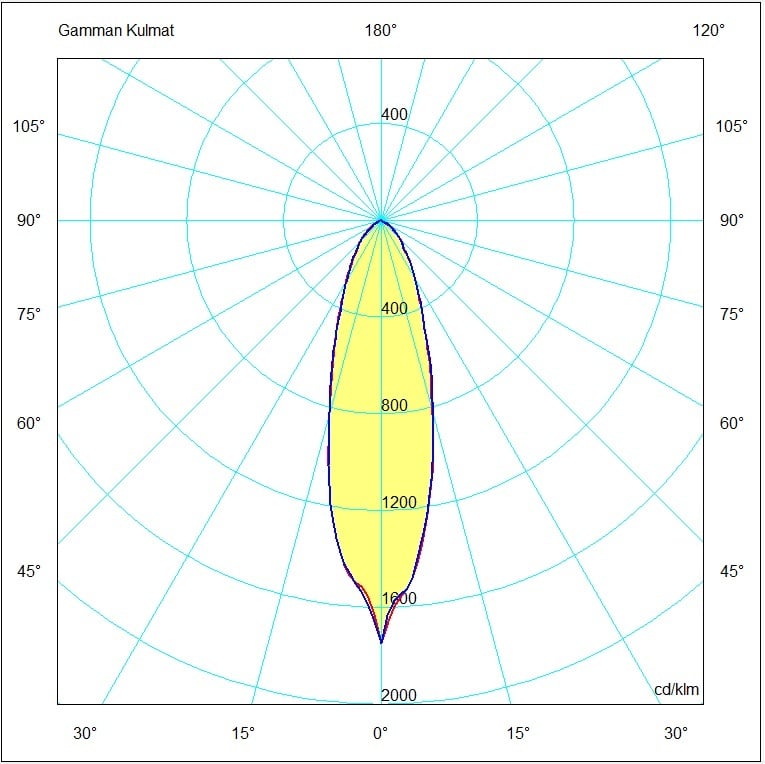

Vega 20V-8 Vega 20V-8

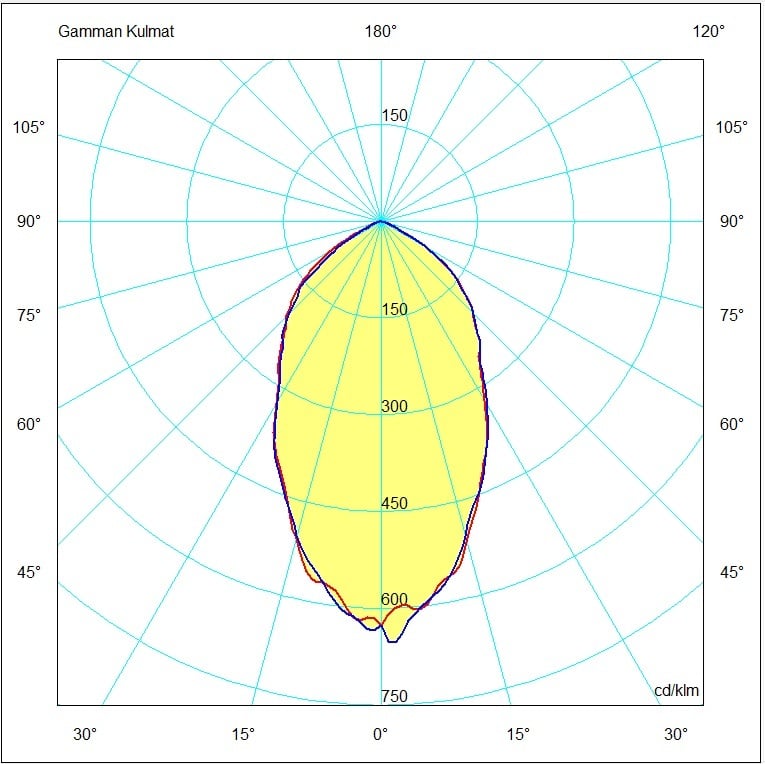

Vega 21V-8 Vega 21V-8

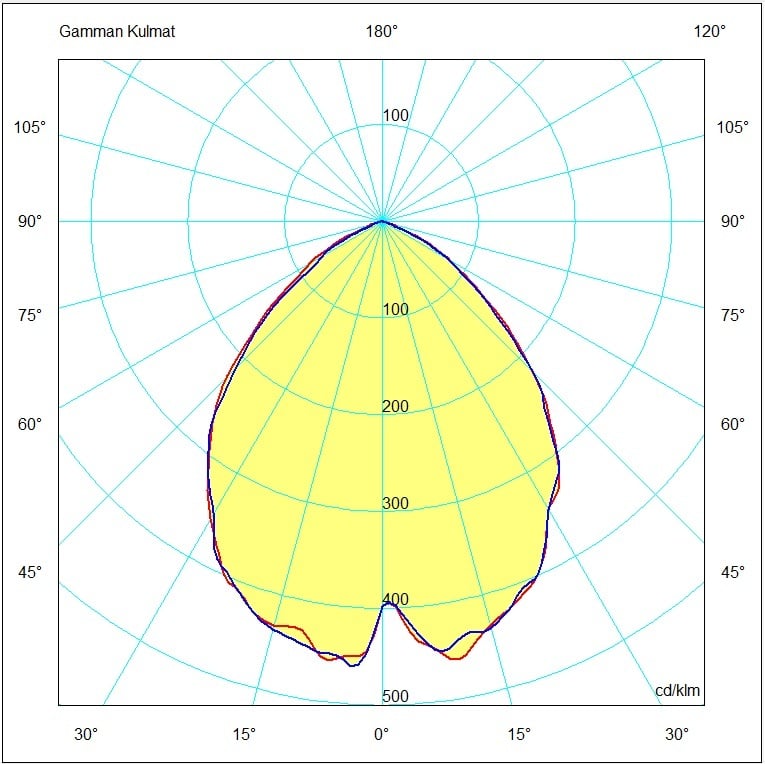

Vega 22V-8 Vega 22V-8

Mått
Vega L (1 Vega_L_Dimensionell_ritning_bild
Kommentarer till Vega_L_Dimensionell_ritning_Image_Noter

Fäste
3608220 Rörklämma 3608220 Fäste för rör
5206062 T-haara 5206062 T-adapter
5205037 Röradapter 5205037 Stolpadapter diam 76 mm - 60 mm
3608101 Takklämma 3608101 Takfäste
3608061 Väggfäste 3608061 Väggfäste
9905253 Floodfäste 9905253 Vega översvämningsfäste
9910082 Fäste för pelare 9910082 Rörhållare
E1500083 Vega balkfäste
G00425 Stödtråd

Säkringsguide
B10 B16 B20 C10 C16 C20
GLVL113, GLVLS117, GLVL129 5 8 10 8 13 16
GLVLS140, GLVL193, GLVLS198 3 5 6 5 8 10
GLVL145, GLVL161, GLVL177 4 8 10 6 13 16
GLVL231, GLVL253, GLVL276 4 7 8 5 9 11
