Square Gen 2

Square Gen 2 är en familj av tunna, mångsidiga och energieffektiva armaturer för allmänna utrymmen och IP65-renrum, lämpliga för ytmontering och montering i undertak. Armaturen Square Gen 2 har en bländningsfri och jämn ljusbild. Armaturen finns i opal- och mikroprismaversioner och det finns många olika installationsmetoder och effektversioner att välja mellan.

Utgående

Användningsområde: skolor, butiker, sjukhus, kontor
Installation: takyta, upphängning och infälld

Fördelarna

Denna armatur har en kostnadseffektiv och högkvalitativ konstruktion (MADE in EUROPE). Den mikroprismatiska versionen har en UGR < 19. Armaturpanelen har en slimmad design (13,5 mm och totalhöjd < 45 mm). Armaturstommen är tillverkad av vitlackerad stålplåt (RAL 9016). Armaturens IP-klassning är IP40 under undertaket och IP20 ovan undertaket. Renrumsversionen har en IP-klassning på IP65 under undertaket och IP20 ovanför undertaket. Renrumsversionen IP65 är endast tillgänglig för opala armaturer i storlek 600x600 mm.

Användningsområden

Allmänarmatur för kontor, korridorer, skolor, sjukhus och andra offentliga utrymmen. För direkt montering i T-profiltak, utanpåliggande montering eller upphängning i vajer.

Varianter

Modell Typkod Effekt Ljusflöde Ljuseffektivitet Livstid Driftstemperatur
SQUARE GEN2 600x600 22W (1 GLSQG2606001022 22 W 2700 lm 123 lm/W L80B10 70 000h, C10 100 000h +10°C - +40°C
SQUARE GEN2 600x600 33W GLSQG2606001033 33 W 3800 lm 116 lm/W L80B10 70 000h, C10 100 000h +10°C - +40°C
SQUARE GEN2 600x600 33W TW GLSQG26060010338TTW 33 W 3600 lm 110 lm/W L80B50 50 000h, C10 100 000h +10°C - +40°C
SQUARE GEN2 300x1200 36W GLSQG2301201036 36 W 4000 lm 112 lm/W L80B10 70 000h, C10 100 000h +10°C - +40°C

Mått och dimensioner

Modell Typkod Längd (L) Höjd (H) Bredd (W) Vikt
SQUARE GEN2 600x600 22W (1 GLSQG2606001022 596 mm 13,5 mm 596 mm 4,1 kg
SQUARE GEN2 600x600 33W GLSQG2606001033 596 mm 13,5 mm 596 mm 4,1 kg
SQUARE GEN2 600x600 33W TW GLSQG26060010338TTW 596 mm 13,5 mm 596 mm 4,4 kg
SQUARE GEN2 300x1200 36W GLSQG2301201036 1196 mm 13,5 mm 296 mm 4,5 kg
Kommentarer till

Alla värden vid +25°C omgivningstemperatur, CCT 4000K, ljusflöde +-5% tolerans, effekt +-5% tolerans.
Driftsmiljön måste vara icke-kondenserande.
1) OBS: 22W effekt är endast tillgänglig för DALI-versionen av 600x600-panelen.

Översikt

Färgtemperatur:
3000 K, 4000 K (1, 2700 - 6500 K (2)

Index för färgåtergivning:
RA≥ 80 (5)

Optik: Mikroprismor
Mikroprisma eller opal

Skydd för ljuskälla:
PMMA eller PS

Kapslingsklass:
IP40 / 20 (3, alternativ IP65 / 20 (4

Motståndskraft mot stötar:
IK06

Matningsspänning:
220-240 Vac

Frekvens: 50-60 Hz
50-60 Hz

PF:
> 0.98

THD:
< 5 %

Anslutning:
Kedjeanslutet ballastdon med fjäderkontakt 3 x (on/off) och 5 x (DALI) x 1,5-2,5 mm². Max ⌀ 9 mm. Kan även levereras med anslutningskabel och stickpropp.

Styrbarhet:
OnOff, DALI, TW DT-8 och Casambi.

Färg: Vit RAL9016
Vit RAL9016

Material i stommen:
Stål

Garanti: 5 år
5 år, STUL-garanti 2 år från leverans - gäller ej styrkomponenter

Tillbehör (installation):
9405184 Ram för ytmontering 600×600, 9405183 Ram för ytmontering 300×1200, 9405185 Fäste för ytmontering 300×1200, 9405186 Fäste för ytmontering 600×600, 9405188 Ram för infälld montering 600×600, 9405187 Ram för infälld montering 300×1200, 9405189 Kabelsats 4st 3m

Kommentarer:
1) SDCM <3

2) TW endast mikroprismaversion och storlek 600x600

3) IP-klassning är IP40 under undertaket och IP20 ovan undertaket

4) IP65/20 endast opal version och storlek 600x600. IP-klassningen är IP65 för undertaket och IP20 för det övre taket.

5) Med tillvaletRA≥90

Bilagor och nedladdningar

Ljusfördelning

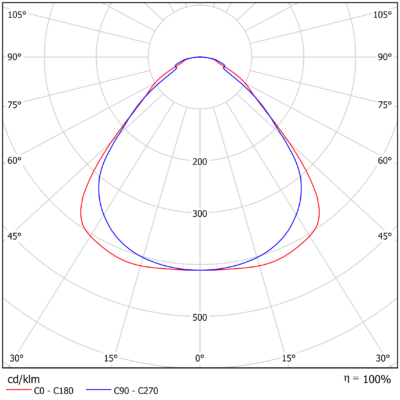

Mikroprisma Kvadrat_G2_Ljusfördelning_bild_Mikroprism
Opal Kvadrat_G2_Ljusfördelning_Image_Opal

Mått

Kvadratisk_G2_Dimensionell_ritning_bild

Fäste

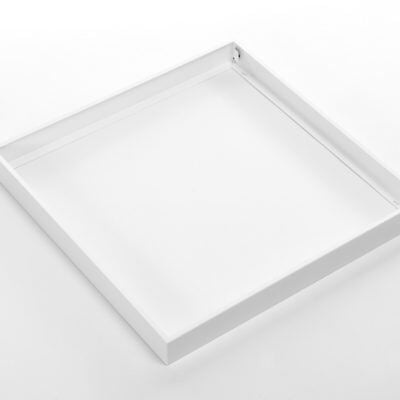

9405184 Ram för ytmontering 600×600 9405184 Ram för ytmontering 600×600

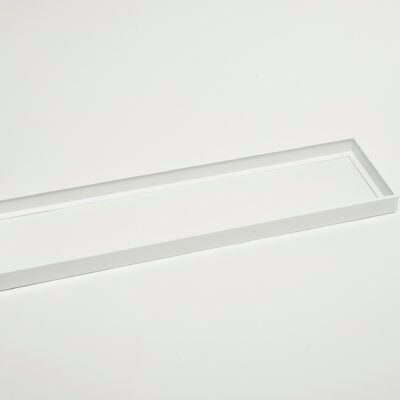

9405183 Ram för ytmontering 300×1200 9405183 Ram för ytmontering 300×1200
9405185 Fäste för ytmontering 300×1200 9405185 Fäste för ytmontering 300×1200

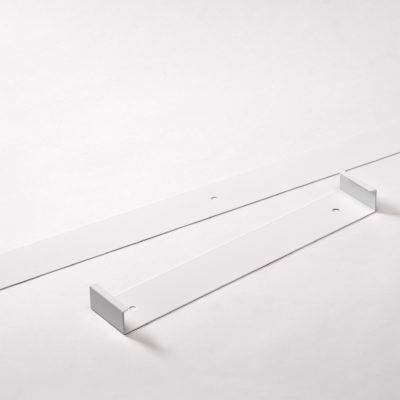

9405186 Fäste för ytmontering 600×600 9405186 Fäste för ytmontering 600×600

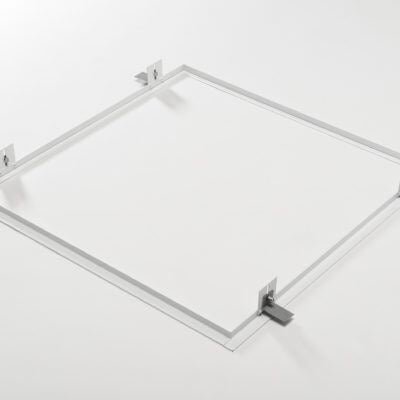

9405188 Ram för infälld montering 600×600 9405188 Ram för infälld montering 600×600

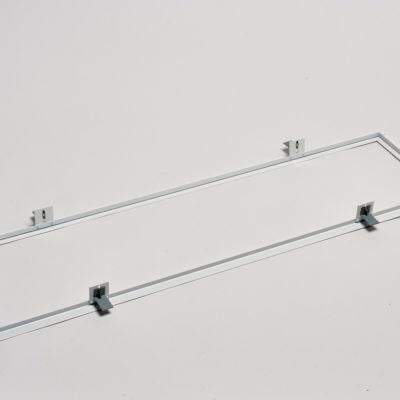

9405187 Ram för infälld montering 300×1200 9405187 Ram för infälld montering 300×1200

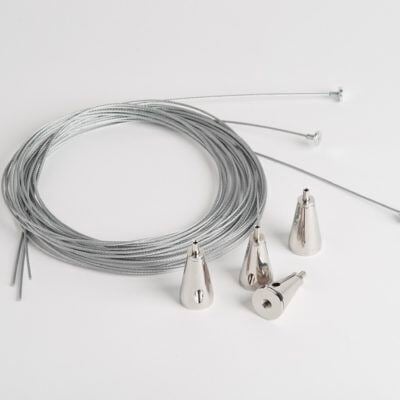

9405189 Kabelsats 4st 3m 9405189 Kabelsats 4st 3m

Säkringsguide

B10 B16 B20 C10 C16 C20
SQUARE GEN2 600x600 22W & 33W DALI 13 22 28 21 36 46
SQUARE GEN2 600x600 33W OnOff 43 70 87 43 70 87
SQUARE GEN2 1200x300 36W OnOff 11 17 21 18 28 35
SQUARE GEN2 1200x300 36W DALI 13 22 28 21 36 46
SQUARE GEN2 600x600 33W TW 23 38 48 39 64 80
