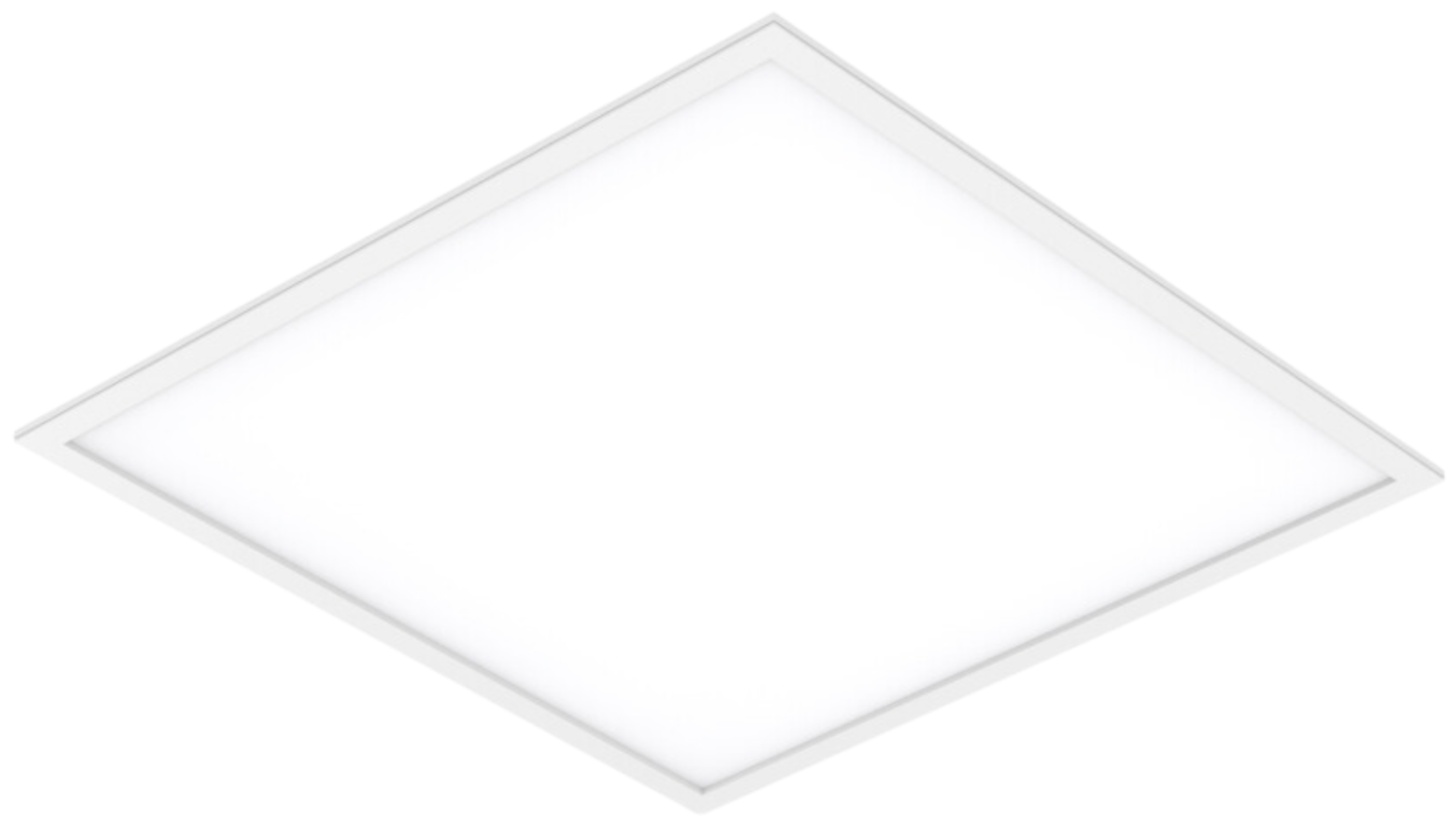

Square_Basic_product_image_2

Square Basic

Square Basic är en tunn, mångsidig och kostnadseffektiv armaturfamilj för undertak och utanpåliggande montering i offentliga miljöer och renrum med IP65. Square Basic har en bländfri och jämnt lysande ljusyta. Armaturen finns i opal och mikroprismatisk version och kan fås med ett stort antal olika montage- och effektalternativ.

Utgående

Användningsområde: lobbyer, kontor, öppna kontorslandskap, skolor, sjukhus
Installation: takyta, upphängning och infälld

Fördelarna med armaturen

Denna armatur har en kostnadseffektiv och högkvalitativ konstruktion. Den mikroprismatiska versionen har en UGR < 19. Armaturpanelen har en slimmad design (10 mm och totalhöjd < 42 mm). Armaturhuset är tillverkat av vitlackerad aluminium (RAL 9016). Armaturens IP-klassning är IP40 under undertaket och IP20 ovan undertaket. Renrumsversionen har en IP-klassning på IP65 ovanför och under undertaket. IP65-versionen för renrum finns endast som 36W on/off mikroprisma. 37W-versionen finns i DT-8 Tunable White och Casambi Tunable White.

Tillämplighet

Allmän armatur för kontor, korridorer, skolor, sjukhus och andra offentliga utrymmen. För direktmontering i T-profiltak, utanpåliggande montering eller upphängning i vajrar.

Varianter

Modell Typkod Effekt Ljusflöde Ljuseffektivitet Livstid Driftstemperatur
Square Basic 600x600 33W GLSQB016060+33W 33W 3300 lm 100 lm/W L70B50 50 000h, C10 50 000h 0⁰C - +40⁰C
Square Basic 600x600 44W GLSQB016060+44W 44W 4450 lm 100 lm/W L70B50 50 000h, C10 50 000h 0⁰C - +40⁰C
Square Basic 600x600 37W TW GLSQB016060+37W+8TW 37W 3900 lm 105 lm/W L70B50 50 000h, C10 50 000h 0⁰C - +40⁰C
Square Basic 600x600 36W IP65 GLSQB016060+36W 36W 3600 lm 100 lm/W L70B50 50 000h, C10 50 000h 0⁰C - +40⁰C

Mått och dimensioner

Modell Typkod Längd (L) Höjd (H) Bredd (W) Vikt
Square Basic 600x600 33W GLSQB016060+33W 595 9 595 2950
Square Basic 600x600 44W GLSQB016060+44W 595 9 595 2950
Square Basic 600x600 37W TW GLSQB016060+37W+8TW 595 10 595 4050
Square Basic 600x600 36W IP65 GLSQB016060+36W 595 10 595 3780
Kommentarer till

Alla värden vid +25°C omgivningstemperatur, CCT 4000K, ljusflöde +-5% tolerans, effekt +-5% tolerans.
Driftsmiljön måste vara icke-kondenserande.

Översikt

Färgtemperatur:
3000K, 4000K, 5000K(1, 3000K-5700K (2)

Index för färgåtergivning:
RA≥ 80

Optik:
Mikroprisma (3) / Opal (4)

Skydd för ljuskälla:
PMMA / PP

Kapslingsklass:
IP 40/20 (5, IP65 (6

Motståndskraft mot stötar:
IK06

Matningsspänning:
220-240 Vac

Frekvens: 50-60 Hz
50-60 Hz

PF:
> 0,9

THD:
<20% @230V

Anslutning:
Kedjeanslutet ballastdon med fjäderkontakt 3 x (on/off) och 5 x (DALI) x 1,5-2,5 mm². Max ⌀ 9 mm. (7

Manövrerbarhet:
On/Off, DALI, Casambi, DT-8 TunableWhite, Casambi TunableWhite (8

Färg: Vit (RAL9016)
Vit (RAL9016)

Material i stommen:
Aluminium

Garanti: 5 år
5 år, STUL-garanti 2 år från leverans - gäller ej styrkomponenter

Tillbehör (installation):
5405044 600×600 Infälld installationsram UP-RF6060-01, 5405048 600×600 Installationsram för takyta UP-CF6060-01, 9905236 Square Grundläggande upphängningssats, 5405052 Square Infällda installationsfästen.

Kommentarer:
1) SDCM <3

2) endast 37W

3) UGR<19

4) Opal inte tillgänglig för TunableWhite

5) IP40 under armaturen och IP20 ovanför armaturen

6) endast 36W on/off, IP65 under och över armaturen

7) IP65 ej kedjekopplingsbar, anslutning direkt till ballastkablar och skyddsklass 2.

8) 36W IP65-version med endast on/off-styrning

Bilagor och nedladdningar

Ljusfördelning

Opal Kvadrat_Basisk_Ljusfördelning_Image_Opal
Mikroprisma Kvadratisk_grundläggande_ljusfördelning_bild_Mikroprism

Mått

Kvadratisk_grundläggande_dimensionell_ritningsbild

Fäste

5405044 600×600 Infälld installationsram UP-RF6060-01 5405044 600×600 Infälld installationsram UP-RF6060-01
5405048 600×600 Ram för takmontering UP-CF6060-01 5405048 600×600 Ram för takmontering UP-CF6060-01

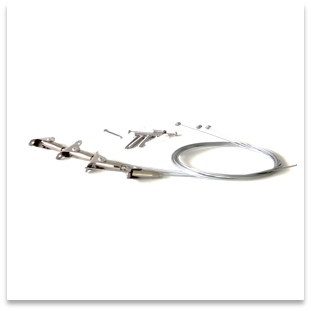

9905236 Square Basic fjädringssats 9905236 Square Basic Upphängningsset

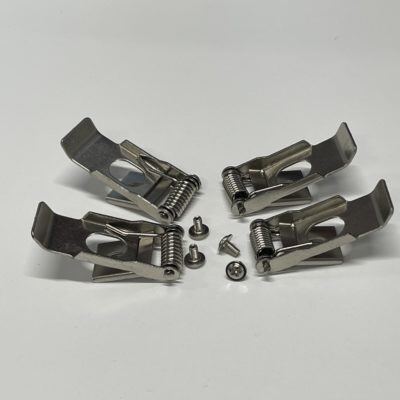

5405052 Fyrkantiga infällda monteringsfästen 5405052 Fyrkantigt infällt monteringsfäste

Säkringsguide

B10 B16 B20 C10 C16 C20
Square Basic 600x600 ON/OFF 11 17 21 18 28 35
Square Basic 600x600 DALI 13 22 28 21 36 46
Square Basic 600x600 Casambi 14 23 29 23 38 48
Square Basic 600x600 TW DT-8/TW-Casambi 10 16 20 16 26 33
Square Basic 600x600 36W IP65 ON/OFF 15 24 30 25 40 50
