Sigma Gen3

I armaturen Sigma Gen3 förenas funktionalitet med en tydlig, strömlinjeformad design. Armaturen är tålig (IP65 & IK09/IK08) och dess fogfria ytor är lätta att hålla rena. Går att få med olika ytbehandlingar som passar allt från industrilokaler till utrymmen med särskilda renhetskrav.

  • Avainlippu

Fördelar och användningsområden

Fördelar

LED high bay -armatur med högt ljusflöde och energieffektiv för industri- och sportlokaler. Miljömässigt hållbar armatur för krävande förhållanden (IP65 & IK09/IK08 & tryckutjämningsventil). Armaturen är enkel att installera, hålla ren och vid behov underhålla.



Användningsområden

Tack vare sina högkvalitativa och mångsidiga optikalternativ är armaturen lämplig för belysning av industrilokaler, livsmedelsindustrin, lager/logistik och sportanläggningar. Versioner med det mest effektiva ljusflödet är särskilt lämpliga för höga industri - logistiklokaler.

Varianter

Modell Typkod Effekt Ljusflöde Ljuseffektivitet Livstid Driftstemperatur
Sigma Gen3 677mm GLSG301093 93 W 14340 lm 154 lm/W L80B50=100 000h, L90B50=50 000h, C10 100 000h -20 - +40°C
Sigma Gen3 1260mm GLSG301137 137 W 22250 lm 162 lm/W L80B50=100 000h, L90B50=50 000h, C10 100 000h -20 - +45°C
Sigma Gen3 1260mm GLSG301207 207 W 31580 lm 153 lm/W L80B50=72 000h, L90B50=50 000h, C10 100 000h -20 - +40°C
Sigma Gen3 1260mm GLSG301265 265 W 38350 lm 145 lm/W L80B50=72 000h, L90B50=50 000h, C10 100 000h -20 - +30°C

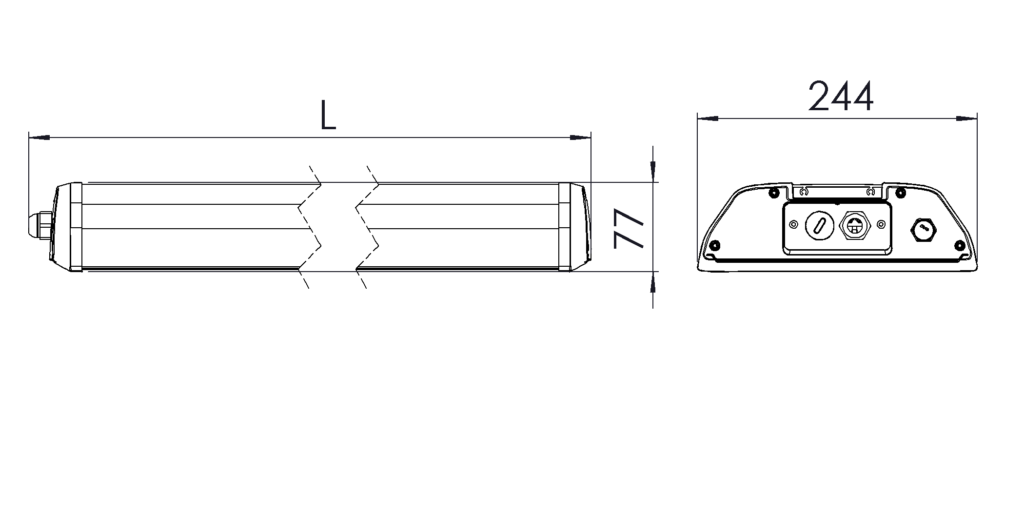

Mått och dimensioner

Modell Typkod Längd (L) Höjd (H) Bredd (W) Vikt
Sigma Gen3 677mm GLSG301093 677 mm 77 mm 244 mm 6,7 kg
Sigma Gen3 1260mm GLSG301137 1260 mm 77 mm 244 mm 12,0 kg
Sigma Gen3 1260mm GLSG301207 1260 mm 77 mm 244 mm 12,1 kg
Sigma Gen3 1260mm GLSG301265 1260 mm 77 mm 244 mm 12,2 kg
Kommentarer till

Alla värden vid +25°C omgivningstemperatur, CCT 4000K, CRI80, ljusfördelning 90° deg, ljuskällans skydd härdat glas,
ljusflöde +-10% tolerans, effekt +-10% tolerans. Ej för kondenserande miljöer.

Översikt

Färgtemperatur:
3000, 4000, 5000 K(1

Index för färgåtergivning:
RA≥ 80 (alternativ 90)

Skydd av ljuskälla:
Härdat glas(2)

Kapslingsklass:
IP65

Slagtålighet:
IK09(2

Matningsspänning:
220-240 Vac

Frekvens: 50-60 Hz
50-60 Hz

PF:
> 0.90

THD:
< 20%

Koppling:
Intern anslutning 5*2,5 mm² ELLER 3*2,5 mm² och +/- DALI (tillval med installationskabel, kedjekoppling)

Styrbarhet:
På/Av, DALI

Färg:
Anodiserad grå (RAL-koder finns också som tillval)

Material:
Återvunnet aluminium

Garanti:
5 år, STUL-garanti 2 år från leverans - gäller ej styrkomponenter

Tillbehör (installation):
9905220 Sigma takfäste, 9905221 Sigma upphängningsskenfäste 70, 9905222 Sigma upphängningsskenfäste 82, 9905223 Sigma upphängningsskenfäste 110, 9905224 Sigma horisontellt skenfäste (max 16 mm), 9905225 Sigma justerbart väggfäste, 9905226 Sigma justerbart upphängningsskenfäste 70, 9905227 Sigma justerbart hängskensfäste 82, 9905228 Sigma justerbart hängskensfäste 110, 9905229 Sigma hängskensfäste 1200mm, 9905210 Sigma stegställsfäste, 9905231 Sigma gängstångsfäste, 9905249 Sigma balkfäste 1260mm

Tillbehör (övriga):
Antibakteriell beläggning

Anmärkningar:
1) SDCM ≤3
2) Optiona PC (IK09) / PMMA (IK08)

D-märkt armatur som uppfyller kraven på begränsad yttemperatur (IEC 60598-2-24).

Bilagor och nedladdningar

Ljusfördelning

90° grader Sigma_G3_Ljusfördelning_Image_90°_deg
Medelhög 60°. Sigma_G3_Ljusfördelning_bild_Medium_60°

Mått

9905220 Sigma takfäste 9905220 Sigma takfäste
9905221 Sigma hängande skenfäste 70 9905221 Sigma upphängningsskena 70 fäste
9905222 Sigma hängande skenfäste 82 9905222 Sigma upphängningsskena 82 fäste
9905223 Sigma hängande skenfäste 110 9905223 Sigma upphängningsskena 110 fäste
9905224 Sigma horisontell kabelklämma (max 16 mm) 9905224 Sigma horisontellt vajerfäste (max ⌀16 mm)
9905225 Sigma justerbart väggfäste 9905225 Sigma justerbart väggfäste
9905226 Sigma justerbart hängskensfäste 70 9905226 Sigma justerbart upphängningsskenfäste 70
9905227 Sigma justerbart hängskensfäste 82 9905227 Sigma justerbart fäste för upphängningsskena 82
9905228 Sigma justerbart hängskensfäste 110 9905228 Sigma justerbart upphängningsskenfäste 110
9905229 Sigma upphängningskonsol 1200mm 9905229 Sigma upphängningsfäste 1260mm
9905210 Sigma tikashyllykannake 9905210 Sigma ladder bracket
9905231 Sigma kierretankokannake 9905231 Sigma threared rod bracket
9905249 Sigma palkkikannake 1260mm 9905249 Sigma beam bracket 1260mm
Huomiot Sigma_Gen3_Dimensional_Drawing_Image_Notes

Säkringsguide

B10 B16 B20 C10 C16 C20
Sigma Gen3 677mm 93W OnOff 20 32 40 23 38 48
Sigma Gen3 677mm 93W DALI 23 36 45 23 38 48
Sigma Gen3 1260mm 137W OnOff 14 22 27 15 25 32
Sigma Gen3 1260mm 137W DALI 14 22 27 15 25 32
Sigma Gen3 1260mm 207W OnOff 6 11 13 10 16 21
Sigma Gen3 1260mm 207W DALI 9 13 15 10 16 21
Sigma Gen3 1260mm 265W OnOff 7 11 13 7 12 15
Sigma Gen3 1260mm 265W DALI 7 11 13 7 12 15
