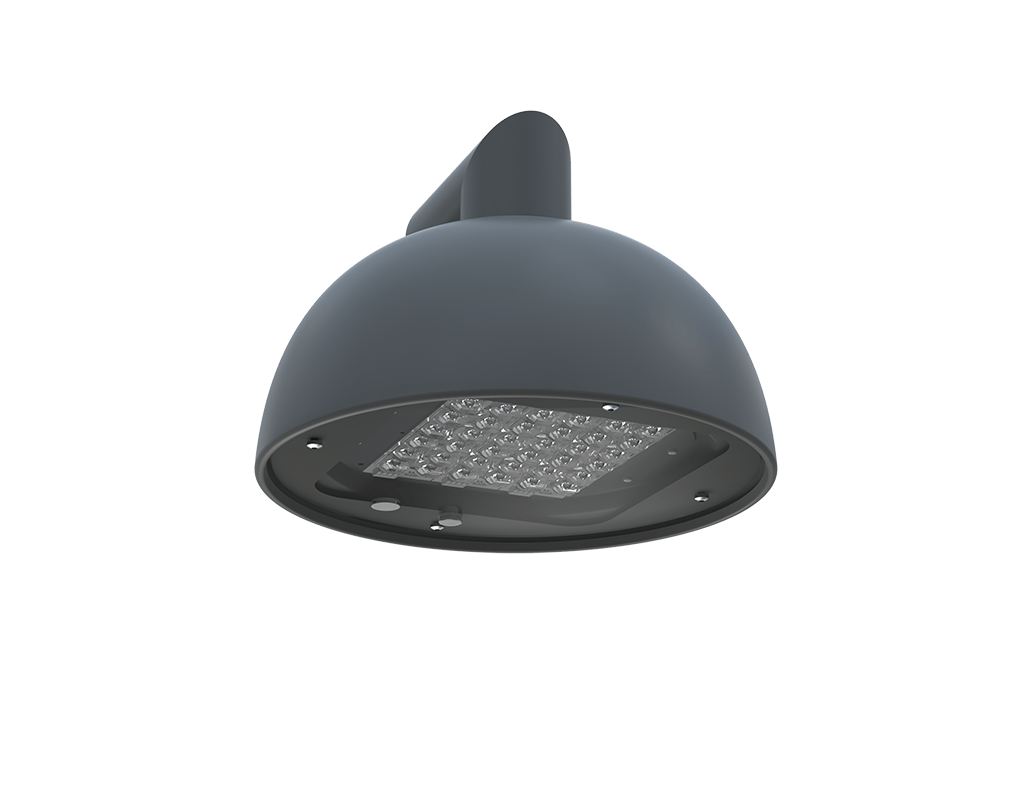

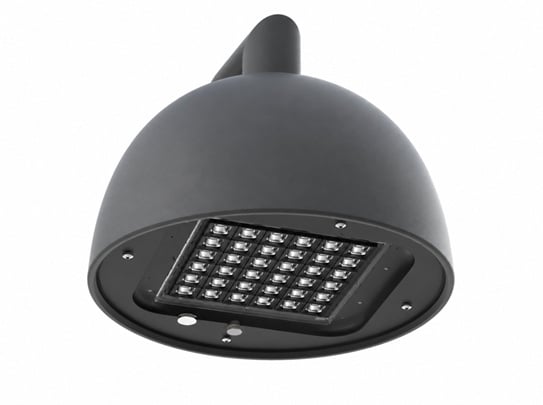

Polaris S — LED-gatuarmatur för krävande stadsmiljöer

Polaris S Urban är inspirerad av Nordens ljusstyrka. Cut-off-ljusfördelningar, silverfri Ceramic LED-teknologi och Zhaga Book 15 serviceförmåga gör den till ett exceptionellt val för krävande stadsmiljöer — från parker till trafikerade gator.

IP66, IK08, ljuseffektivitet 147–167 lm/W och 5 års garanti (tillval 8 år) och stomme av återvunnet aluminium säkerställer en lång livscykel i krävande nordiska förhållanden. Enkel montering på stolpe, vajermontering eller gängmontering — alltid fabriksansluten. Uppfyller de gemensamma nordiska kvalitetskraven för utomhusbelysning.

Favorit

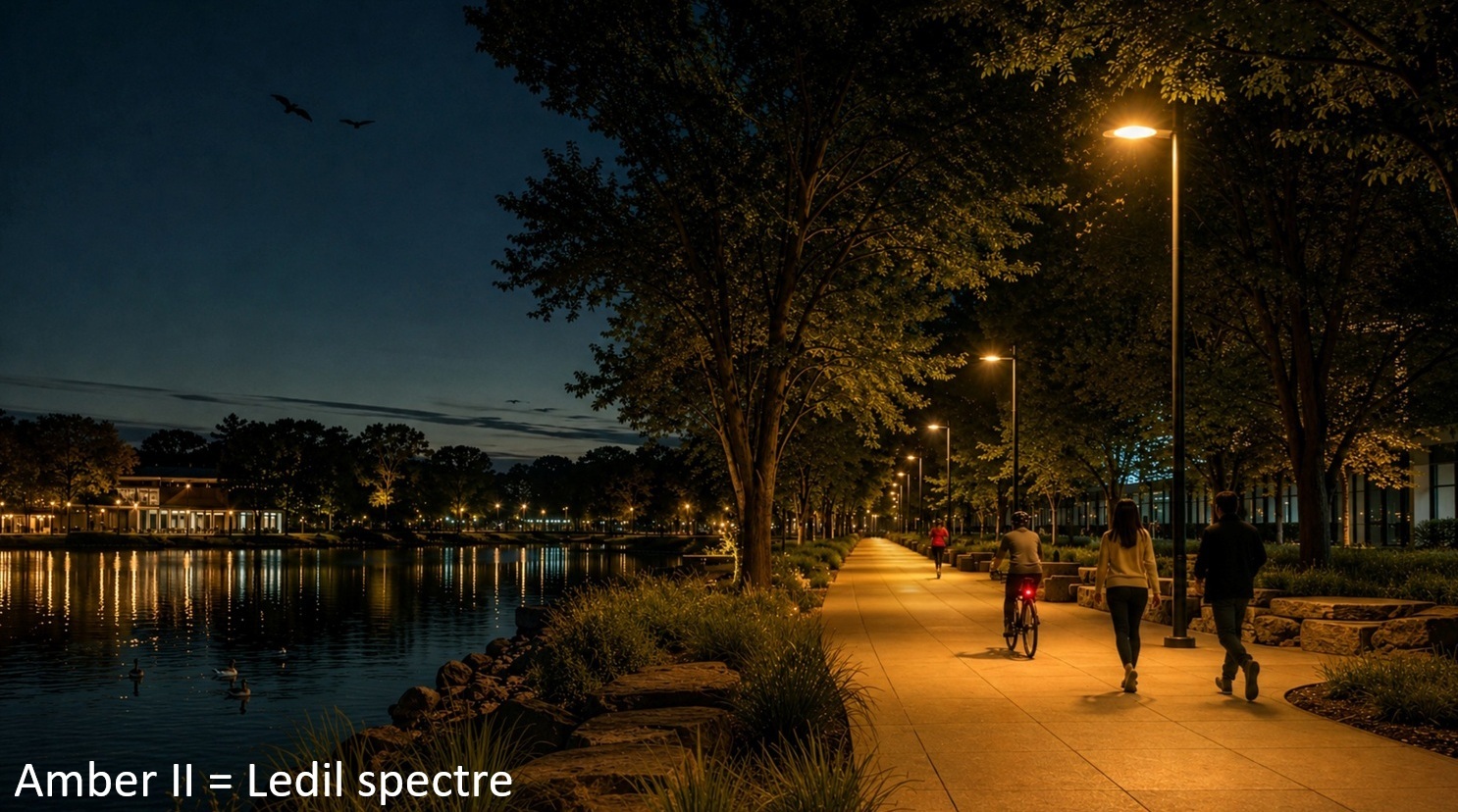

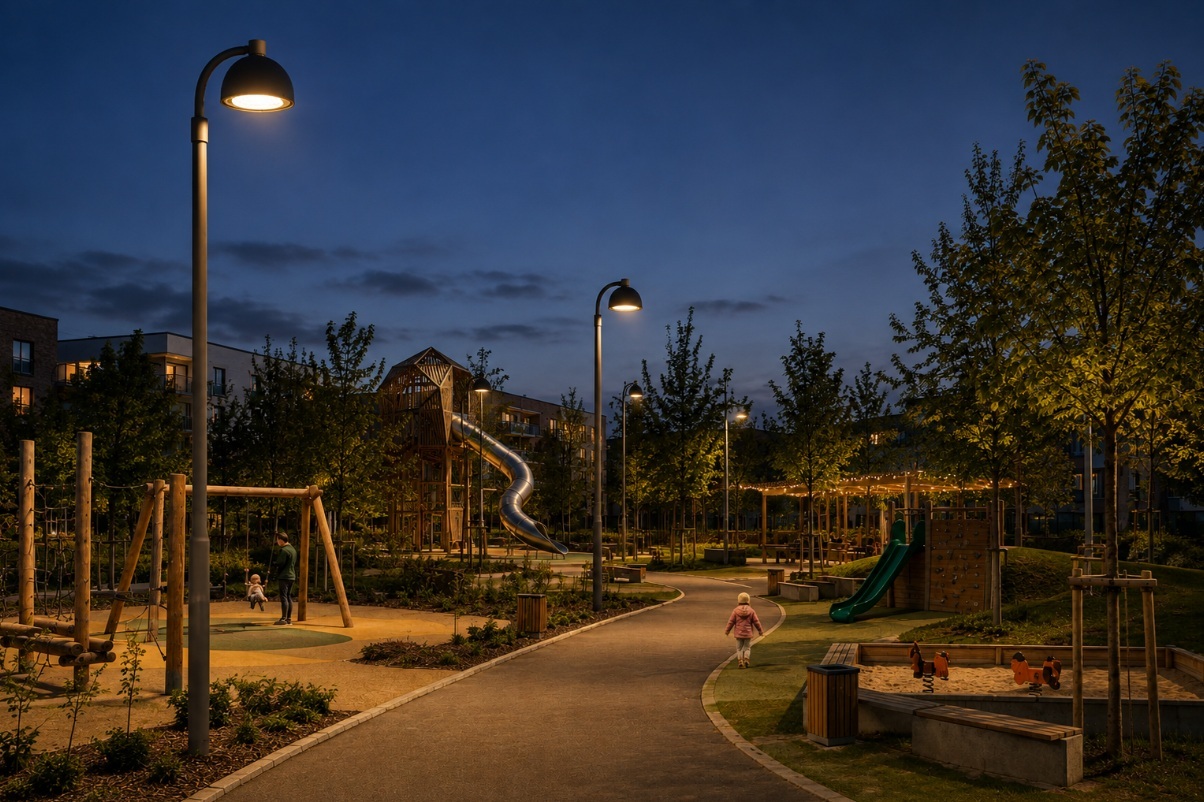

Användningsområde: Polaris S passar för parker, gångvägar, cykelvägar, gator, trafikarrangemang och områdesbelysning. Stad. Mångsidiga ljusfördelningar — särskilt Cut-off-ljusfördelningar — säkerställer utmärkt ljuskontroll, minimerar bländning och sky glow-fenomenet. Natur. Amber II (Spectre). Mindre än 1% blått ljus. Stödjer biologisk mångfald — stör inte nattaktiva djur eller insekter. Dual-channel. Vit + Amber 50/50. Vit och amber i samma armatur. Effektiv dagsprofil, naturvänlig nattsprofil.

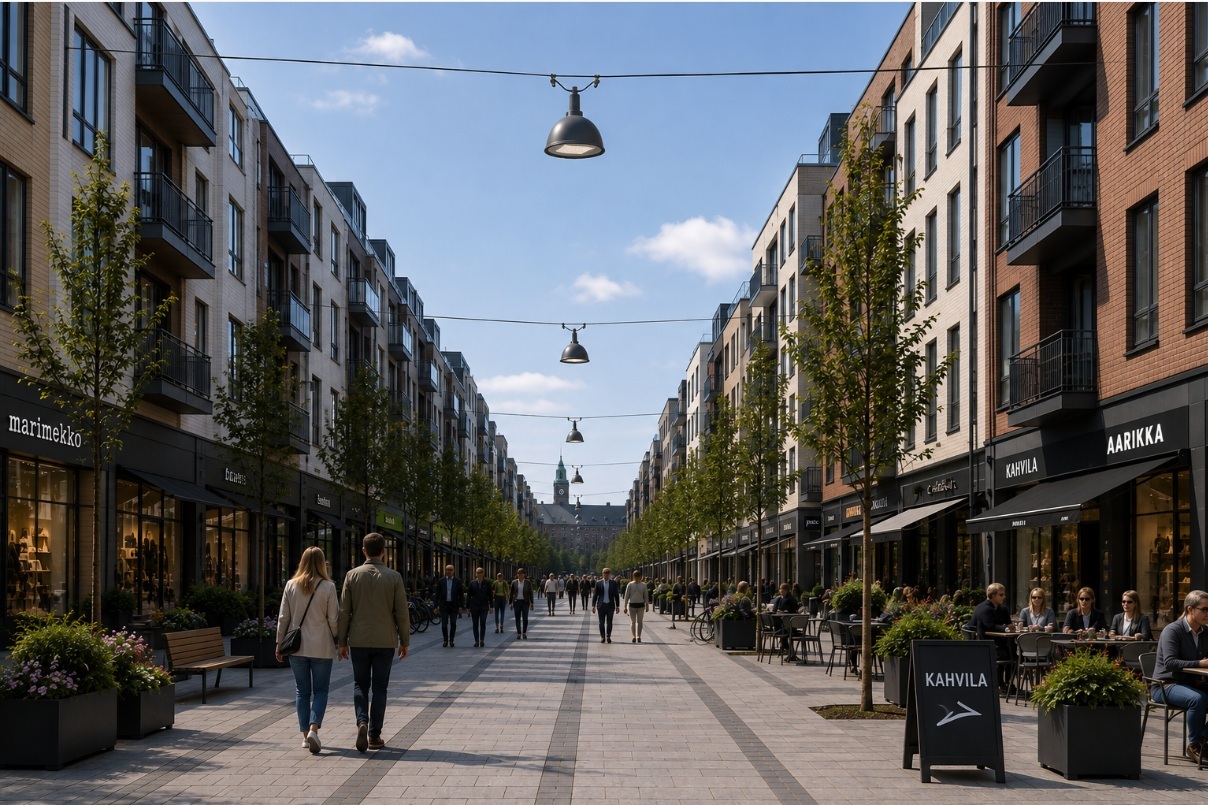

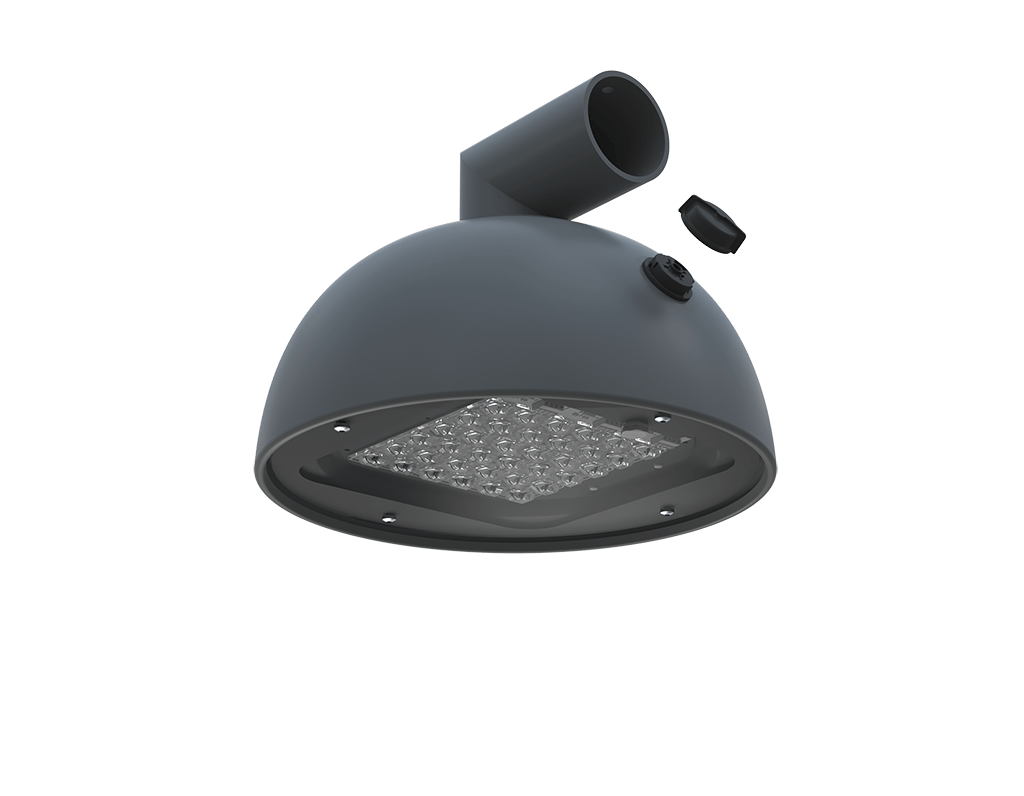

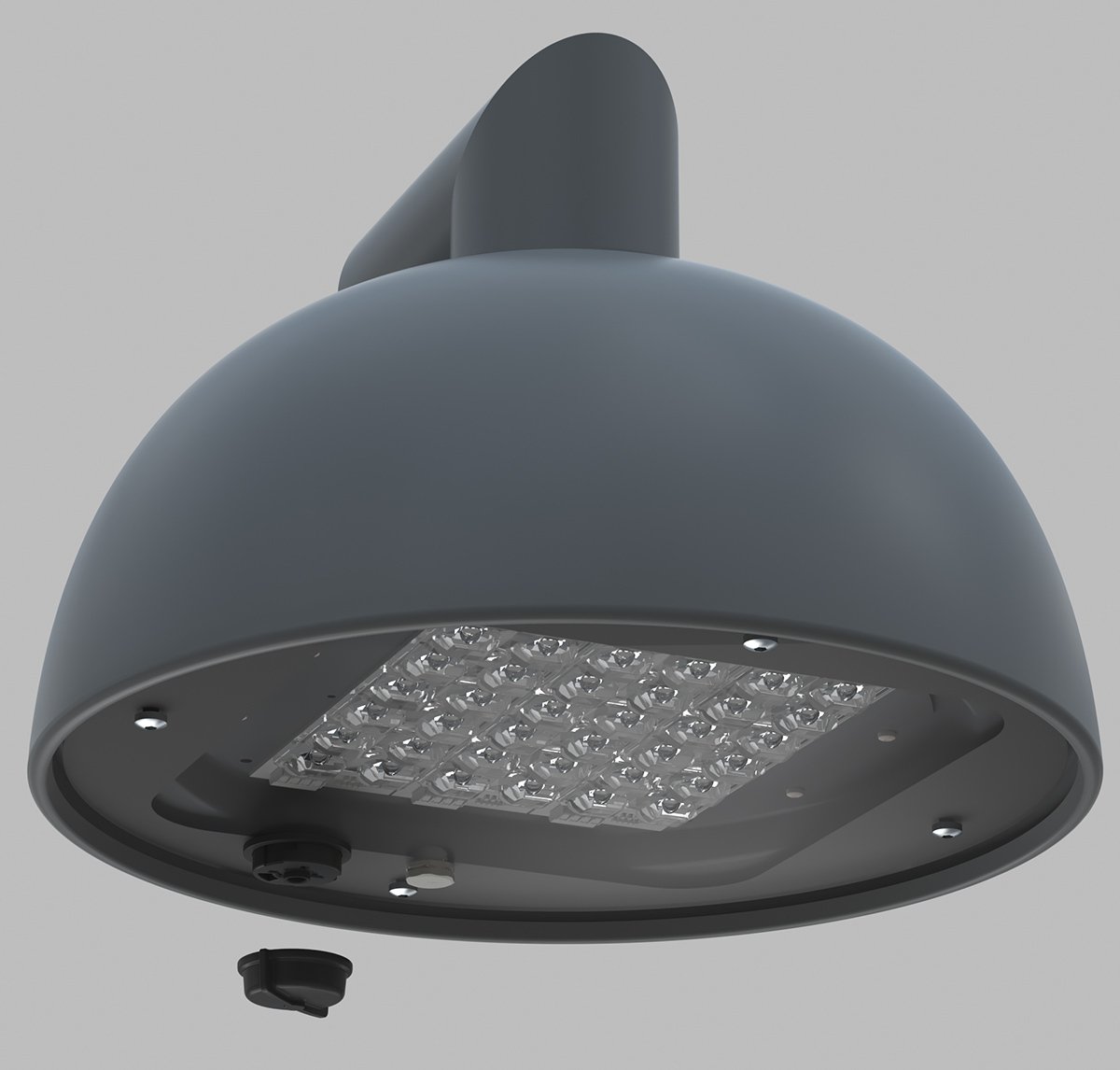

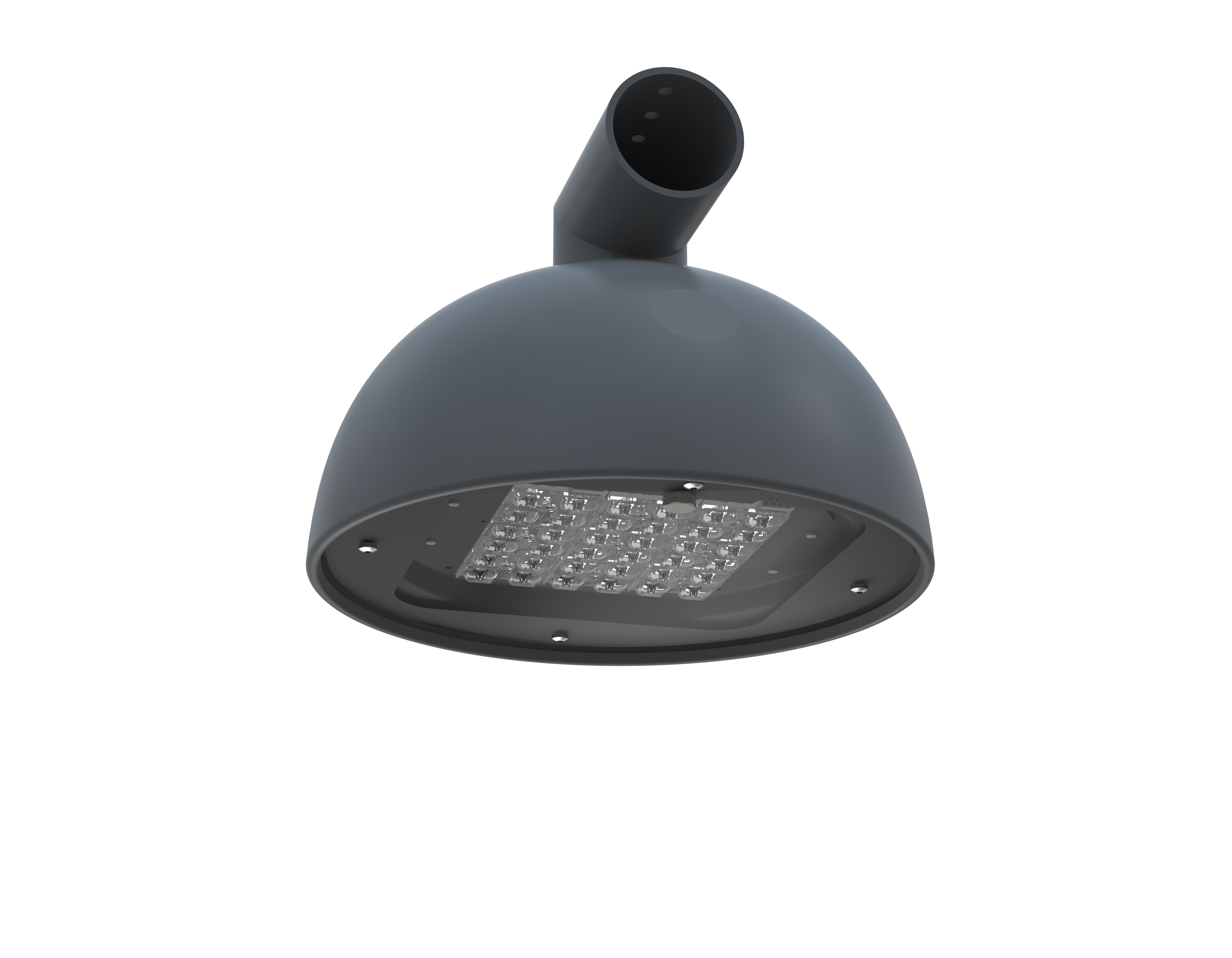

Installation: Polaris S kan monteras på stolpe (horisontellt eller vertikalt läge), som vajermontering eller 3/4" gängmontering. Armaturen levereras alltid fabriksansluten — inga specialverktyg krävs. Armaturen finns tillgänglig med en övre och/eller en nedre Zhaga-kontakt (Zhaga Book 18) för smarta system.

Kontakta oss Filer att ladda ner

Fördelar

Premium Ceramic LED-teknologi: Silverfria Ceramic LED-dioder säkerställer den längsta livscykeln och ren, stabil ljuskvalitet.

Servicevänlighet och framtidssäkring: Standardiserade Zhaga Book 15 LED-kort och optik, samt ett lättutbytbart driftdon enligt Zhaga Book 13-standard.

Finsk kvalitet: Designad, utvecklad och tillverkad i Finland enligt de mest krävande nordiska standarderna. Alltid fabriksansluten och noggrant testad.

Hållbar och ekologisk konstruktion: Stomme tillverkad av återvunnet aluminium säkerställer minimalt kol- och naturavtryck. Designad för återanvändning.

Nordisk hållbarhet: Designad för krävande förhållanden — utmärkt vädertålighet, energieffektivitet och långlivad. Uppfyller de gemensamma nordiska kvalitetskraven för utomhusbelysning.

Tillämplighet

Polaris S Urban passar för parker och grönområden, gång- och cykelvägar, gator och områdesbelysning. Polaris lämpar sig också för belysning av gator, vägar och uppsamlingsgator.

Varianter

Modell	Typkod	Effekt	Reglerbart effektområde ¹⁾	Ljusflöde	Ljuseffektivitet	Livstid	Driftstemperatur
Polaris S	GLPOS1136	11-36 W	10-100%	max. 5538 lm	161 lm/W	L90B10 >100 000h, C10 100 000h	-40 - +35°C
Polaris S	GLPOS3779	37-79 W	10-100%	max. 11658 lm	164 lm/W	L90B10 >100 000h, C10 100 000h	-40 - +35°C
Polaris S (Amber 2C)	GLPOS1136	11-36W	10-100%	max. 5626 lm	136 lm/W	L90B10 >100 000h, C10 100 000h	-40 - +35°C

Mått

Modell	Typkod	Längd (L)	Höjd (H)	Diameter (D)	Vikt	Vindyta
Polaris S	GLPOS1136	340 mm	160 mm	340 mm	4,0kg	454 cm²
Polaris S	GLPOS3779	340 mm	160 mm	340 mm	4,0kg	454 cm²
Polaris S (Amber 2C)	GLPOS1136	340 mm	160 mm	340 mm	4,0kg	454 cm²

Kommentarer till

Anmärkningar: Nominellt ljusflöde baseras på uppgifter från LED-tillverkaren vid 4000 K färgtemperatur och CRI70 färgåtergivning, vid +25 °C omgivningstemperatur. Armaturens faktiska ljusflöde beror på miljöförhållanden (t.ex. temperatur och föroreningar), LED-färgtemperatur, färgåtergivning och armaturens optiska verkningsgrad. Tolerans ±10% i ljusflöde och ±10% i effekt. Armaturen är CLO-kompenserad.

Armaturen ska placeras så att långvarig blick in i armaturen inte kan förväntas ske på kortare avstånd än det optiska skyddsavståndet. Armatur ULOR=0. 1) Minimieffektregleringsområdet är cirka 3–20 % beroende på driftdonet och den inställda utgångsströmmen (200–1050 mA).

Översikt

Färgtemperatur: Amber II (Spectre), 3000K, 4000K
Färgåtergivningsindex: CRI ≥ 70, CRI ≥ 80
Färgkonsistens: SDCM ≤5
LED-typ: Ceramic LED (silver free)
LED PCB-material: Aluminium
IEC 60068-2-43 LED-korrosionstest: H2S 15ppm H2S 40°C/90% r.H. Light >98%
Optik: PMMA
Ljuskällsskydd: Härdat glas
Kapslingsklass: IP66
Slagtålighet: IK08
Filterventil för luftföroreningar och fukt: Goretex kondensations- och trycksutjämningsventil
Armatur korrosionsbeständighetsklass: C3H
Matningsspänning: 220-240 Vac
Frekvens: 50-60 Hz
Effektfaktor: PF > 0,90
THD: THD < 20%
Överspänningsskydd: 10kV L/N-Ground & SD-Ground
Skyddsklass: Skyddsklass I eller skyddsklass II
Anslutning: 3- eller 5-polig fabriksinstallerad gummi- eller MMJ-kabel
Styrning: DALI 2 D4i, AstroDIM, Casambi
Antal DALI-adresser: 1 st eller Dual-channel DT 6 2 st
Zhaga D4i: Ja
Antal Zhaga-kontakter: 1 eller 2
Kompatibilitet med Zhaga-böcker: Zhaga Book 15, 13, 18, 25
Finlands trafikledsverklet godkännandestämpel: Ja
Dark sky: Ja, ULOR 0%
Biologisk mångfald: Amber II (spectre )
Cirkulär ekonomi: Återvunnet aluminium
Korrigerbarhet: Ja
ReUse: Ja
Information om miljöpåverkan: Nej
Armaturen livslängd: L98 B10/100 000h C10

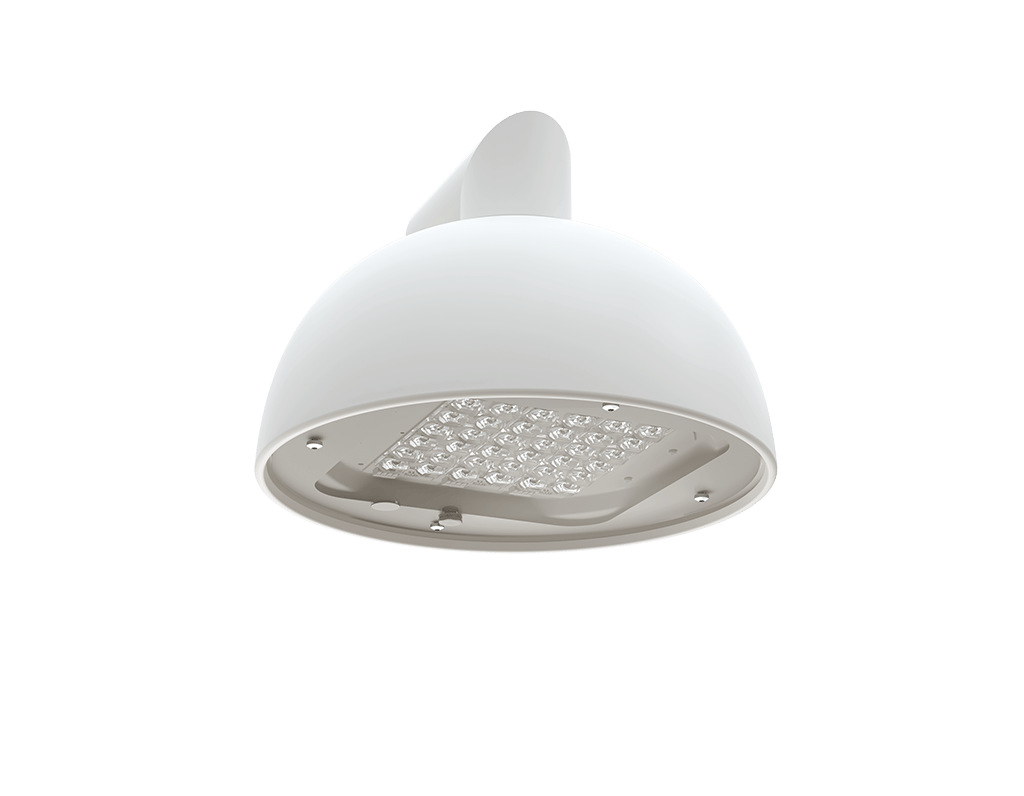

Color: Standard RAL7024, övriga RAL-färger som tillval
Höljets material: Återvunnet aluminium
Garanti: 5 år eller 8 år
CLO: Ja
Tillbehör (installation): 9908422 Vertical tube bracket
9908421 Horizontal tube bracket
Wire bracket
9910064 Thread bracket
Tillbehör (övriga): Skyddsklass II-konfiguration, separat överspänningsskydd 20kV och Dual Channel White-Amber-konfiguration (2C-modell)

Bilagor och nedladdningar

Ljusfördelning

Bred

24 Shade BLK full cutoff

Medelbred

01 (Amber II)

01 Shade BLK full cutoff

11 Shade BLK full cutoff

19 Shade BLK full cutoff

Smal

02 (Amber II)

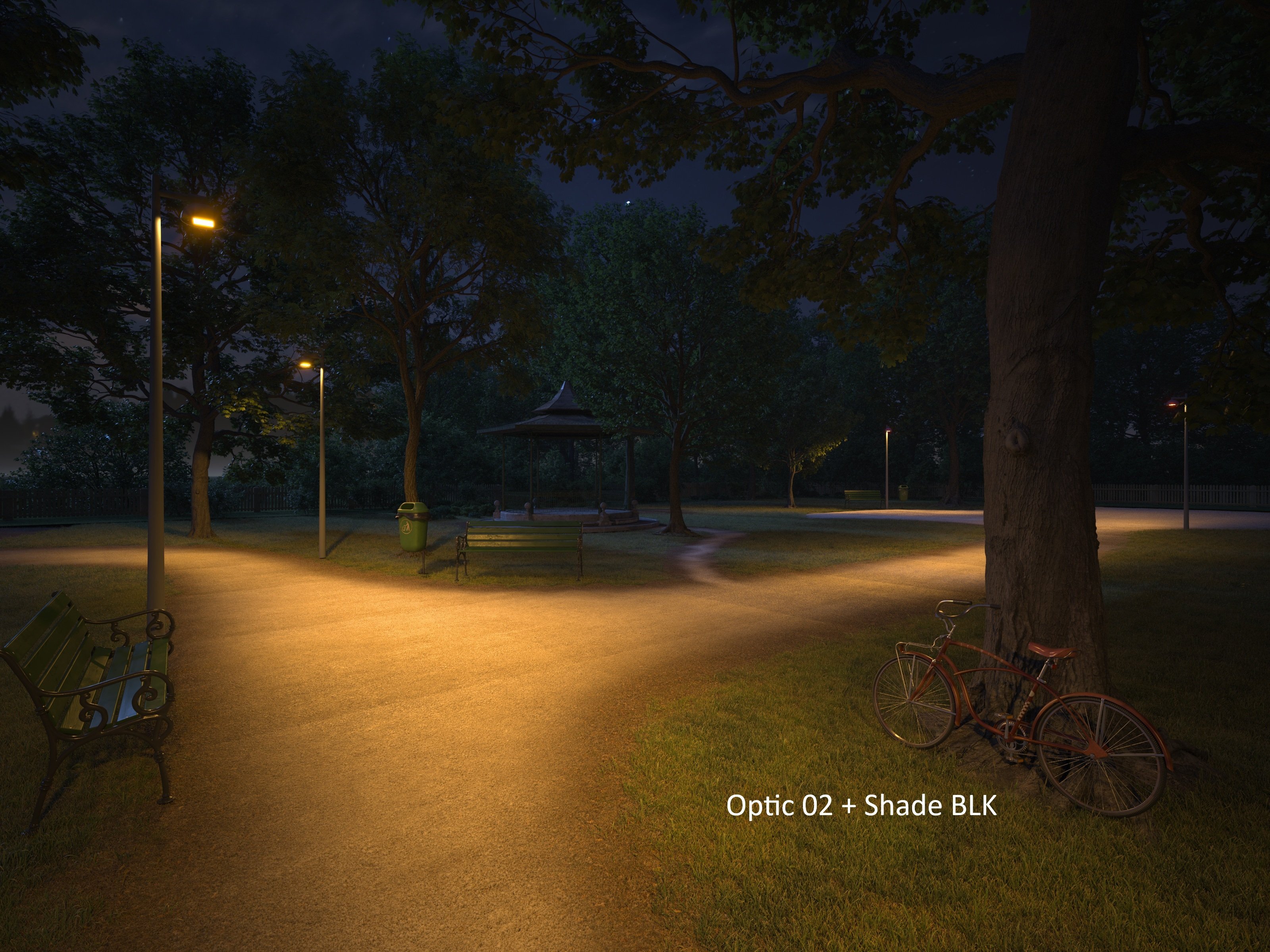

02 Shade BLK full cutoff

07 (Amber II)

23 Shade BLK full cutoff

Inverterad optik KO

KO1 (Amber II)

KO2 (Amber II)

KO12

Extra bred

24M (Mellan)

Bred tråd

01M (Middle-Amber II)

07M (Middle-Amber II)

Smal

23M (Mellan)

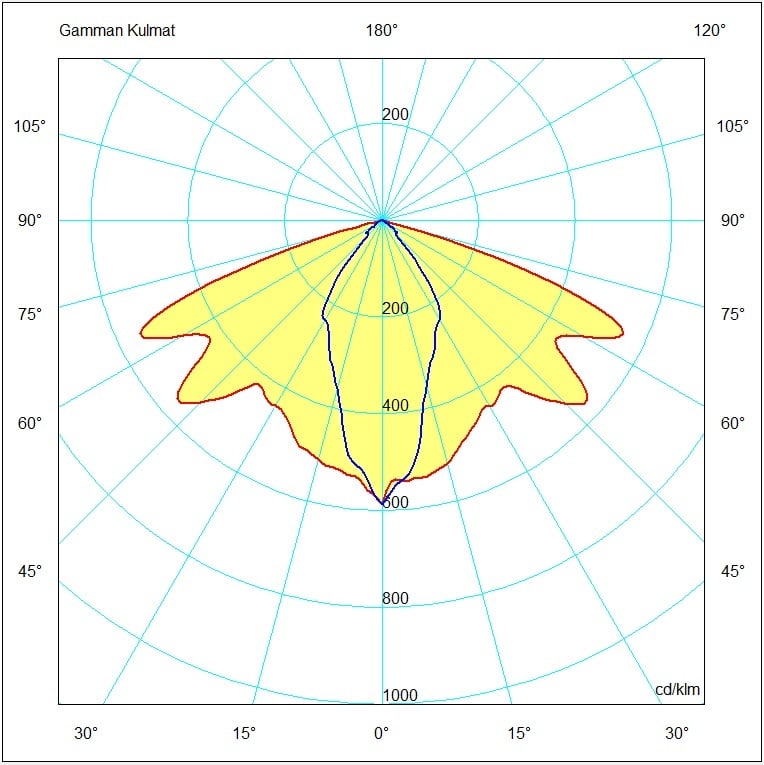

27 (Mitten)

Övergångsställe

360

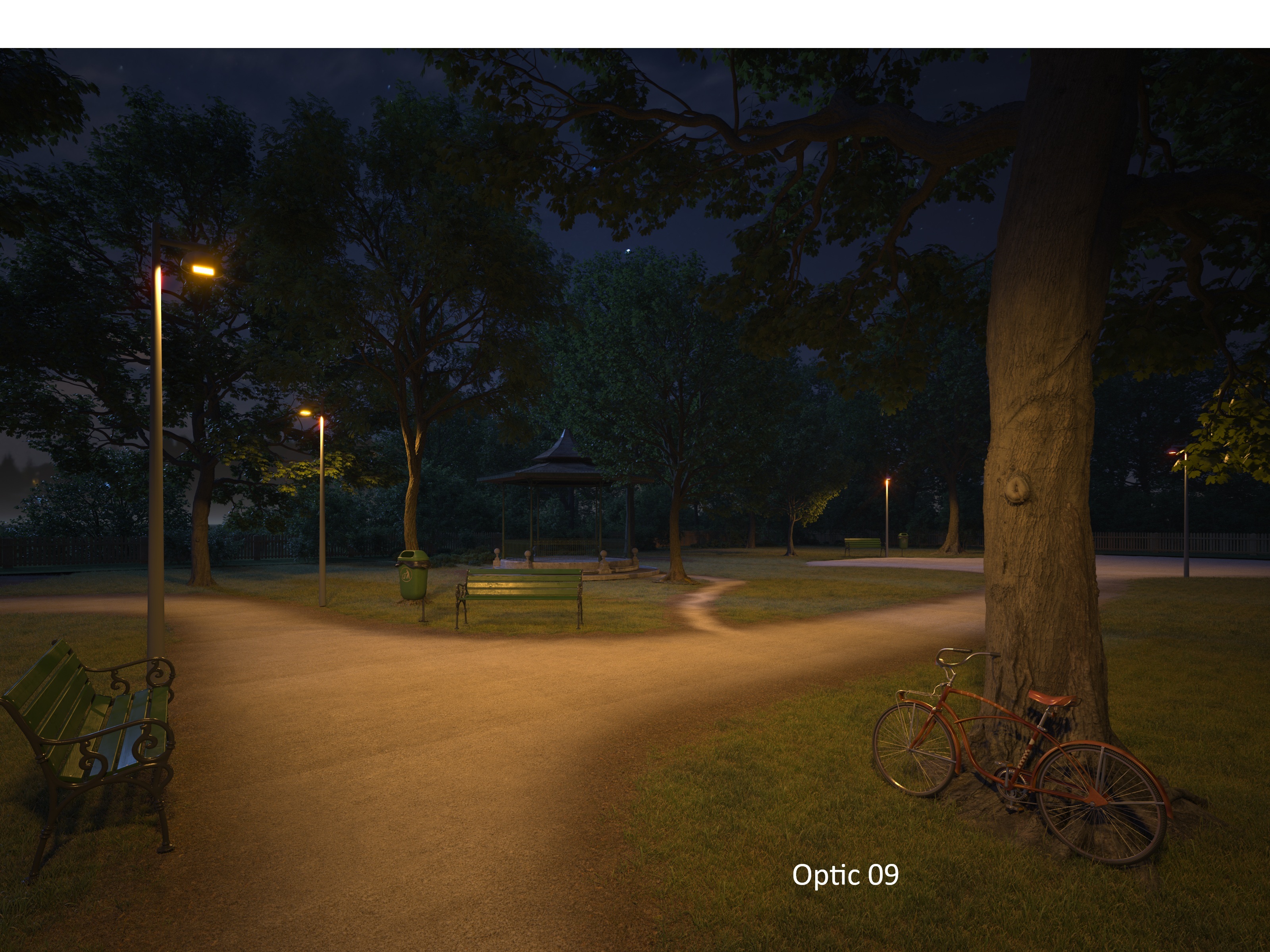

09 (Amber II kommer snart)

Område

08 Shade BLK full cutoff

14 (Amber II kommer snart)

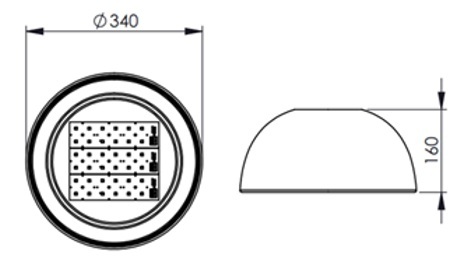

Mått

Polaris S (Vindarea 454 cm²)

Fäste

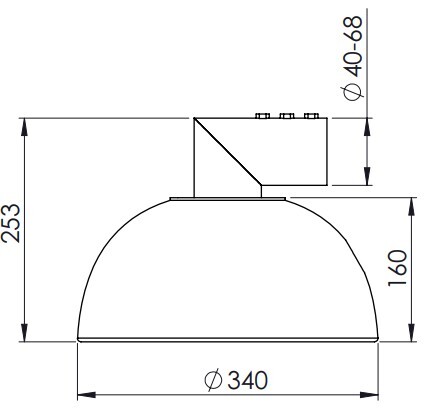

9908421 Horisontellt rörfäste

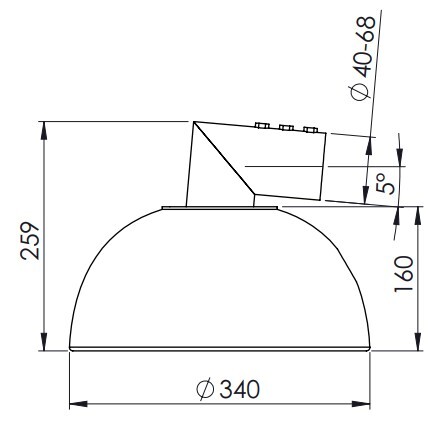

9908481 5° Horisontellt rörfäste

E 1500164 Polaris-monteringsfäste (Zhaga-kontakt på ovansidan)

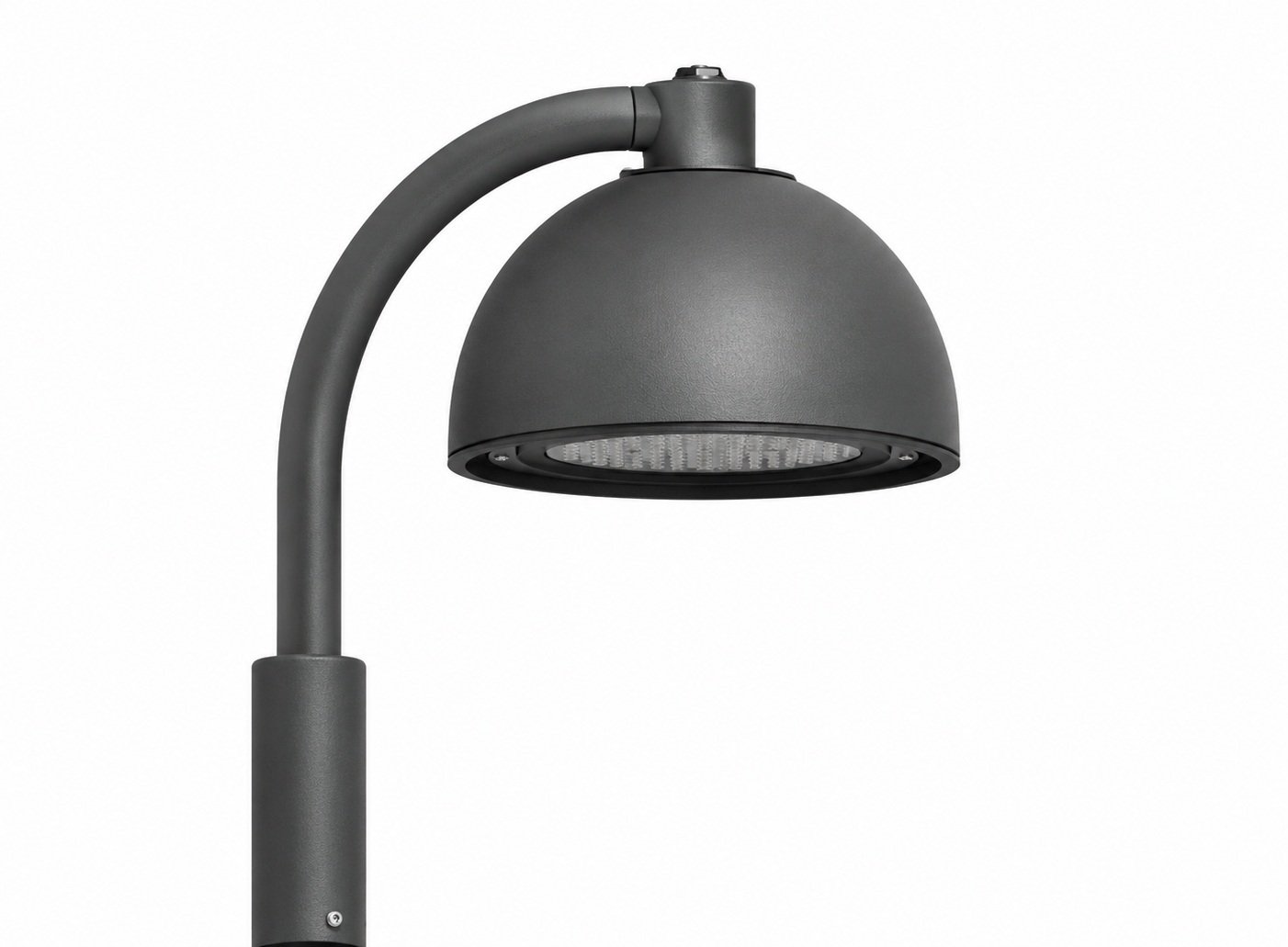

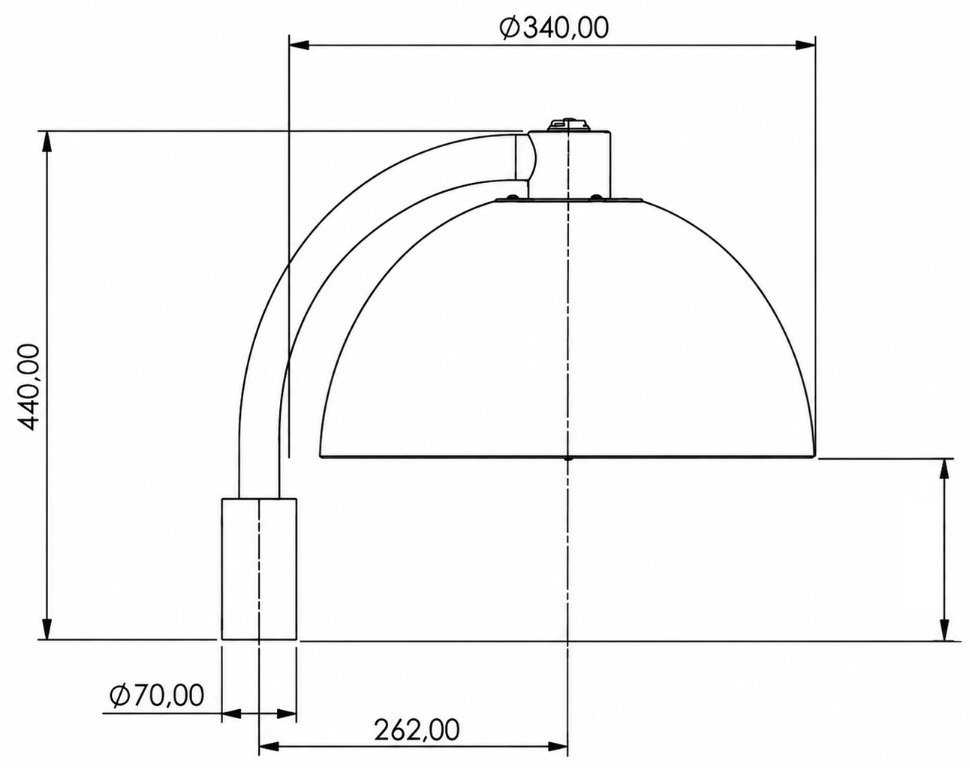

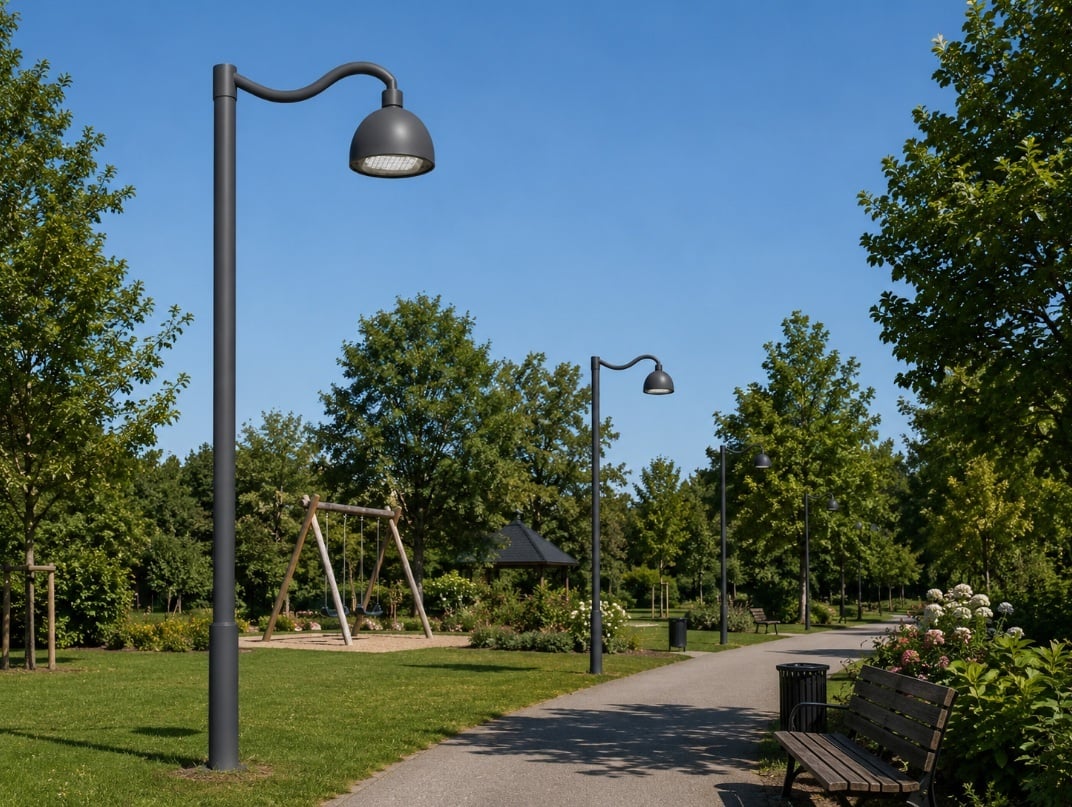

E 1500164 Polaris S-parkeringsfäste 2d v1

5205037 Stangadapter, diameter 76 mm -> 60 mm

5205037 Stångadapter, diameter 76 mm – 60 mm

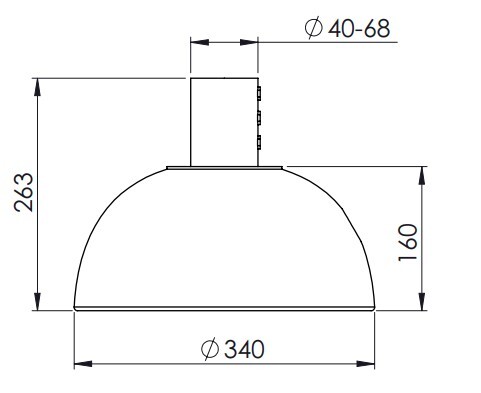

9908422 Vertikal rörfäste

E1500261 Trådhållare

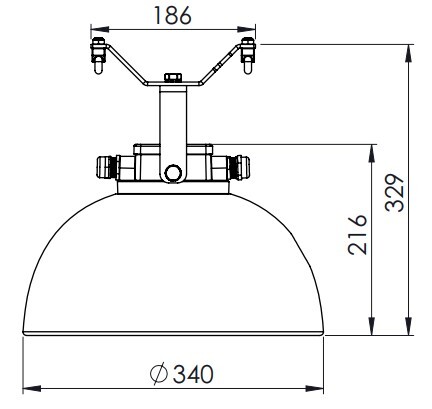

E1500261 Wire bracket Polaris mini vajerfäste

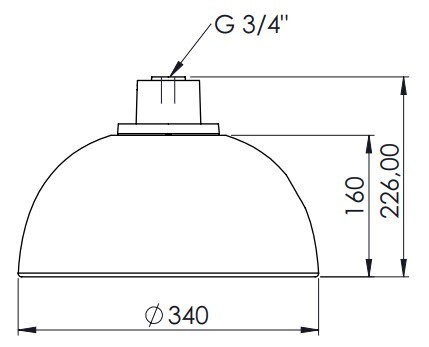

3/4-gängad fäste

5206062 T-adapter

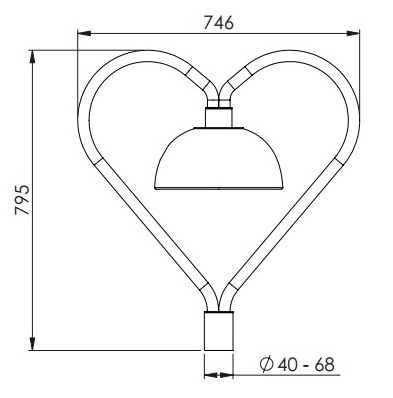

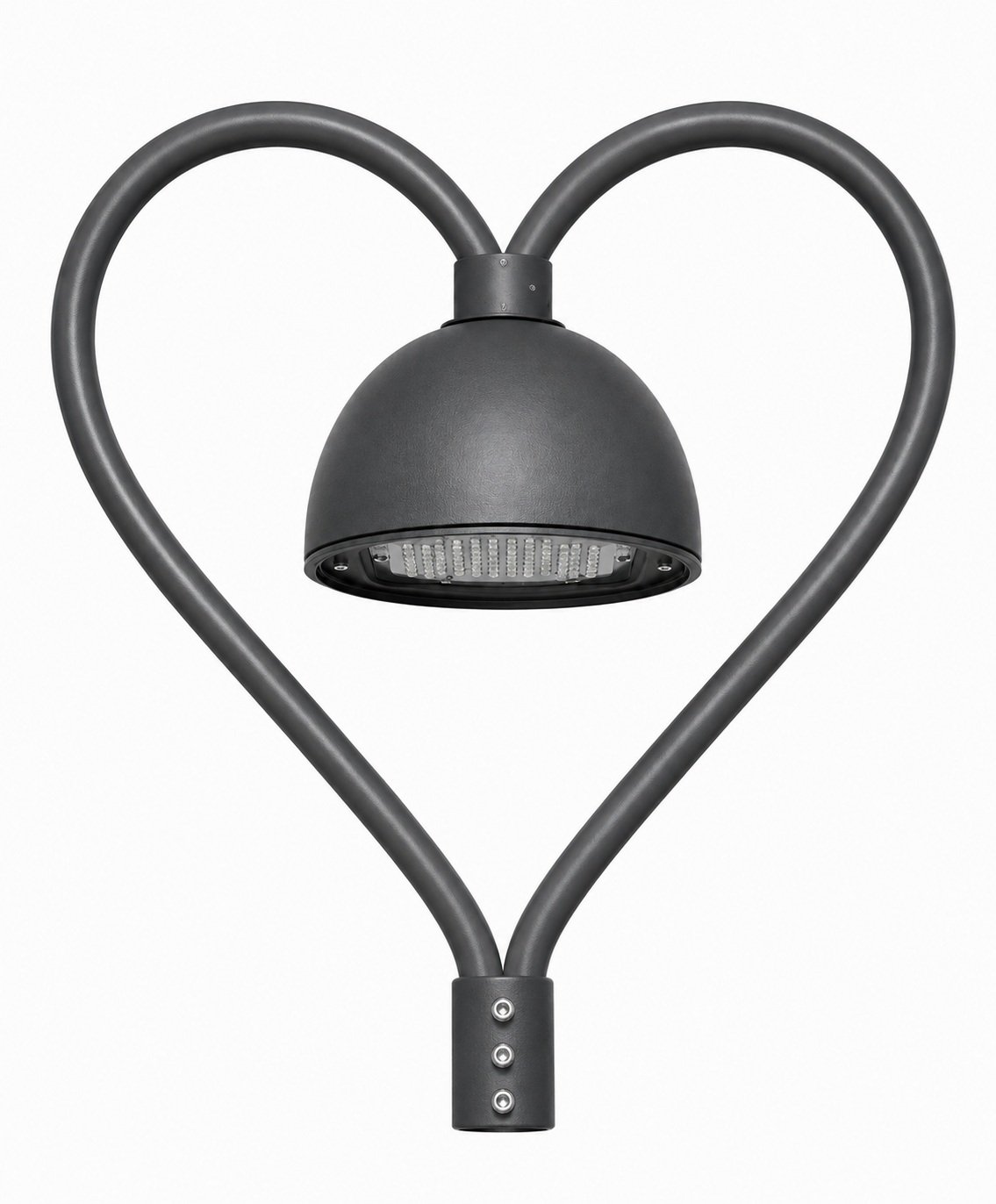

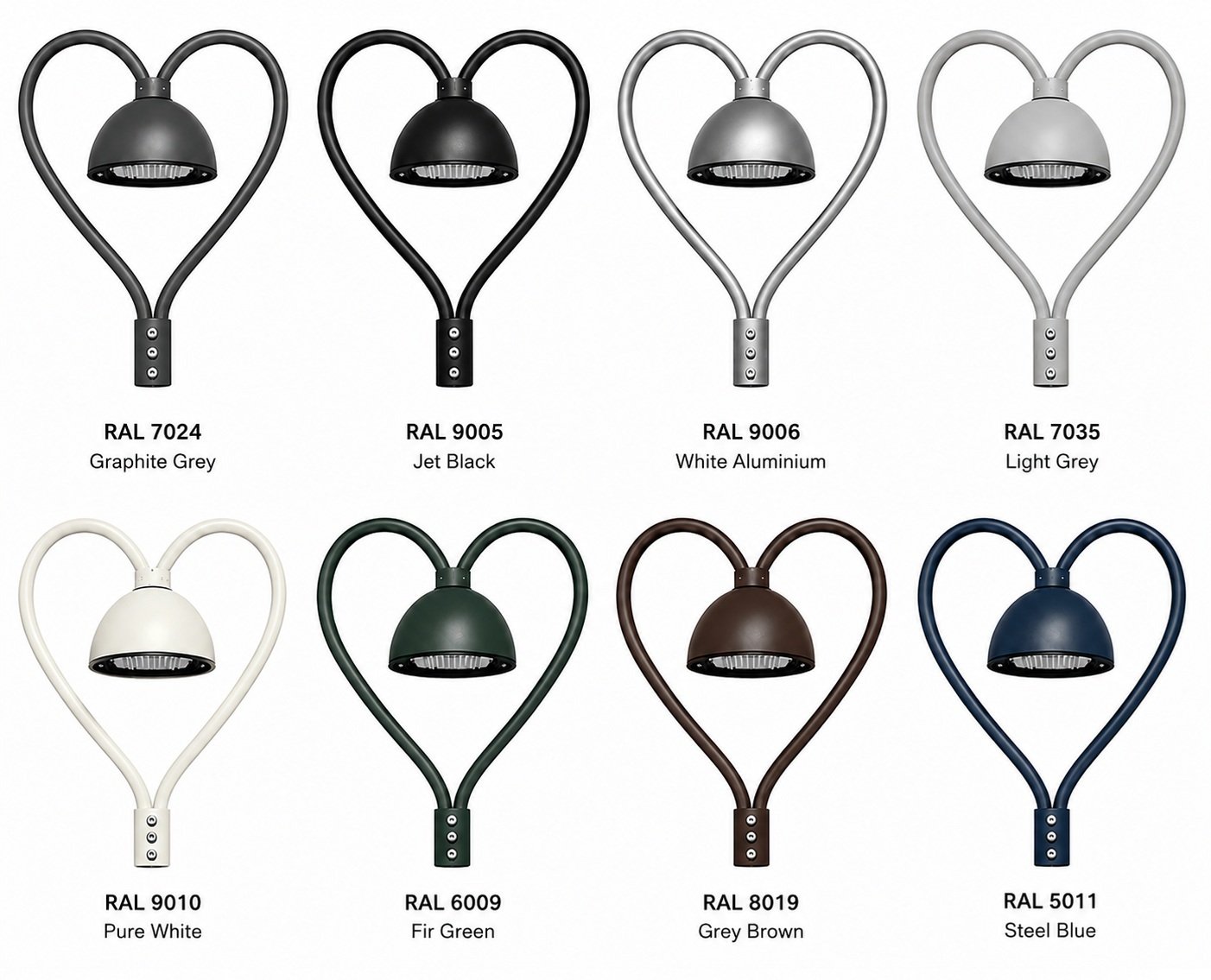

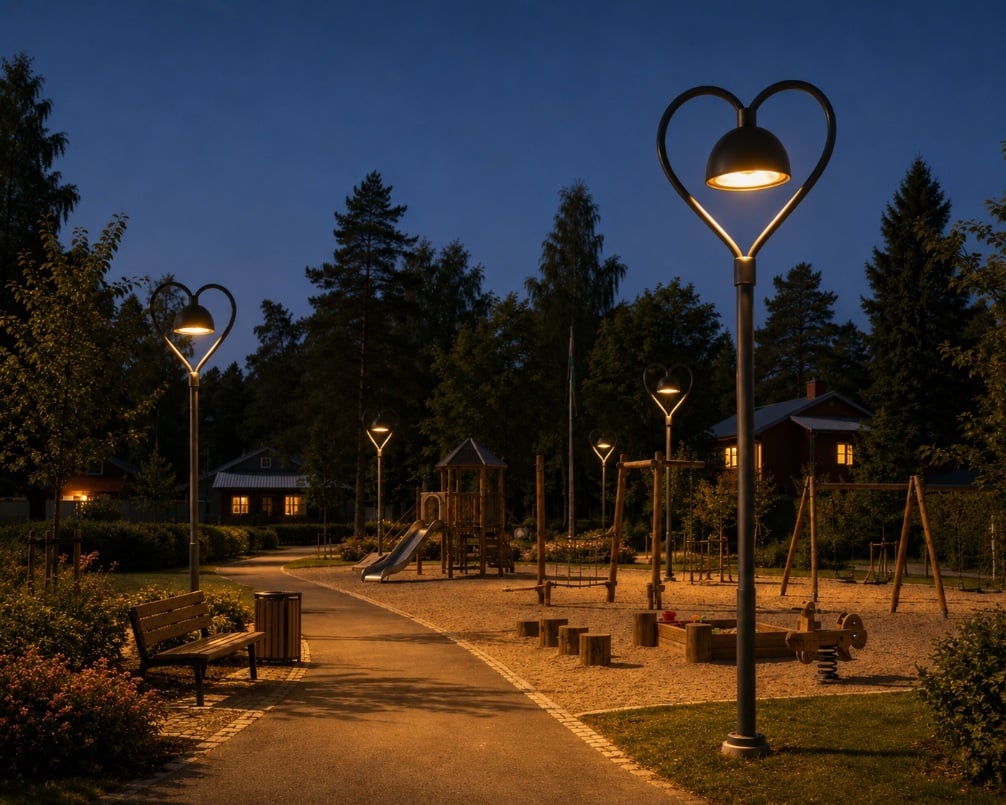

Parkeringsfäste – Heart

Projektspecifika idéer om specialfästen

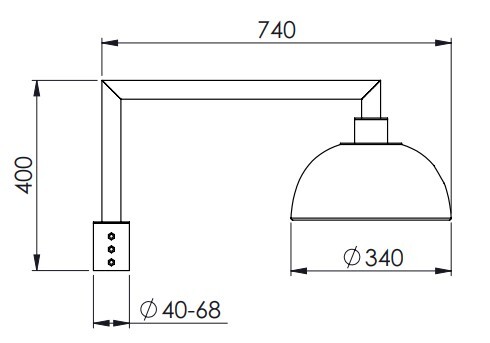

Bracket Polaris-Alula, idé 1

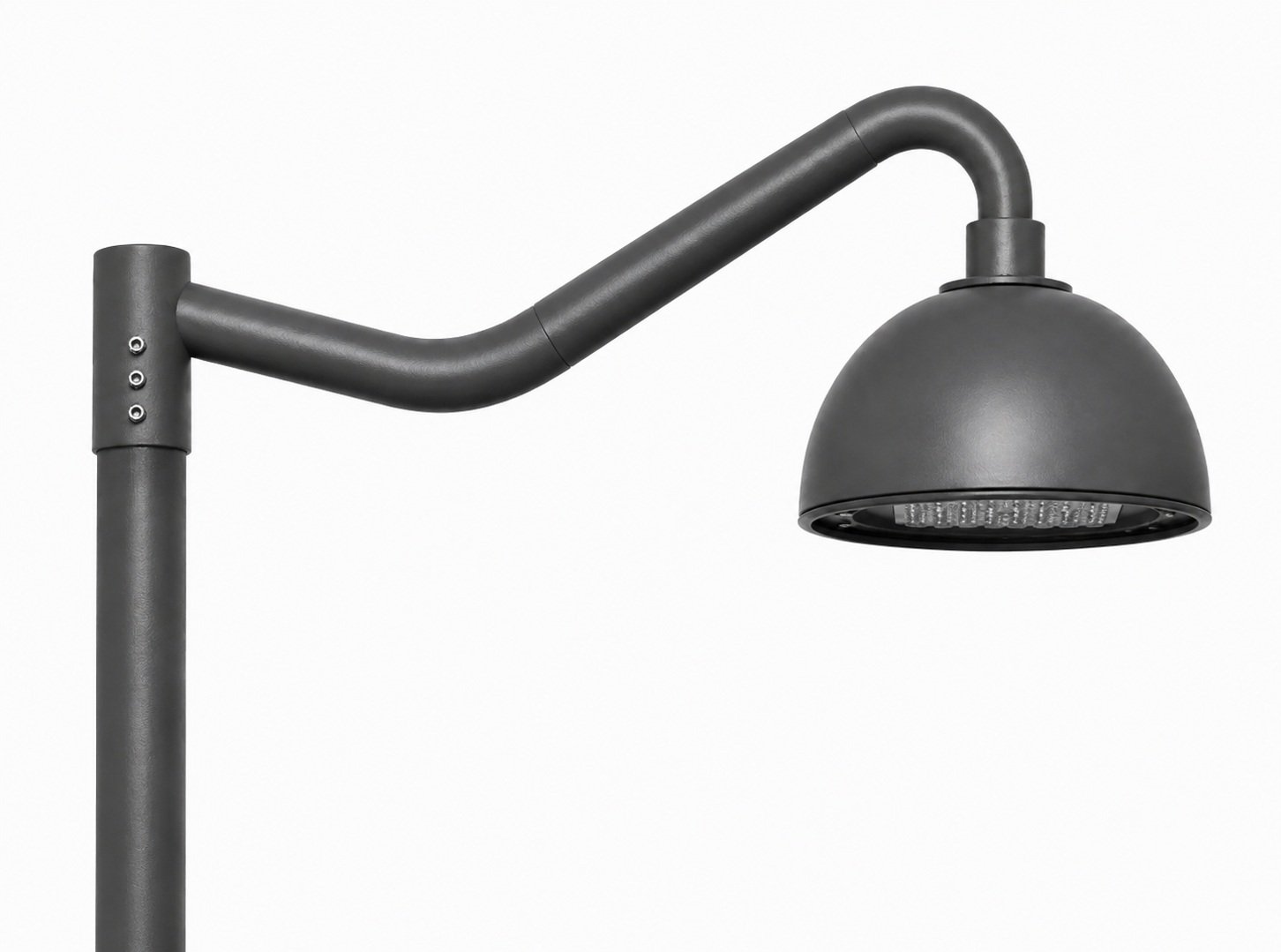

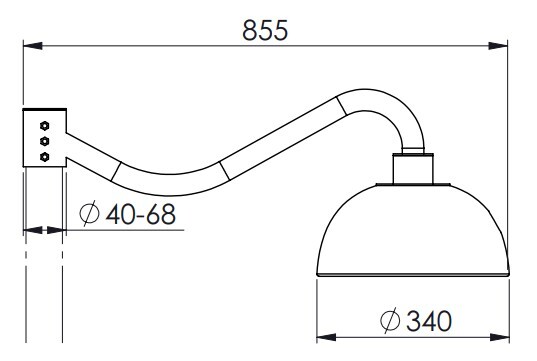

Bracket Polaris-Alula, idé 2

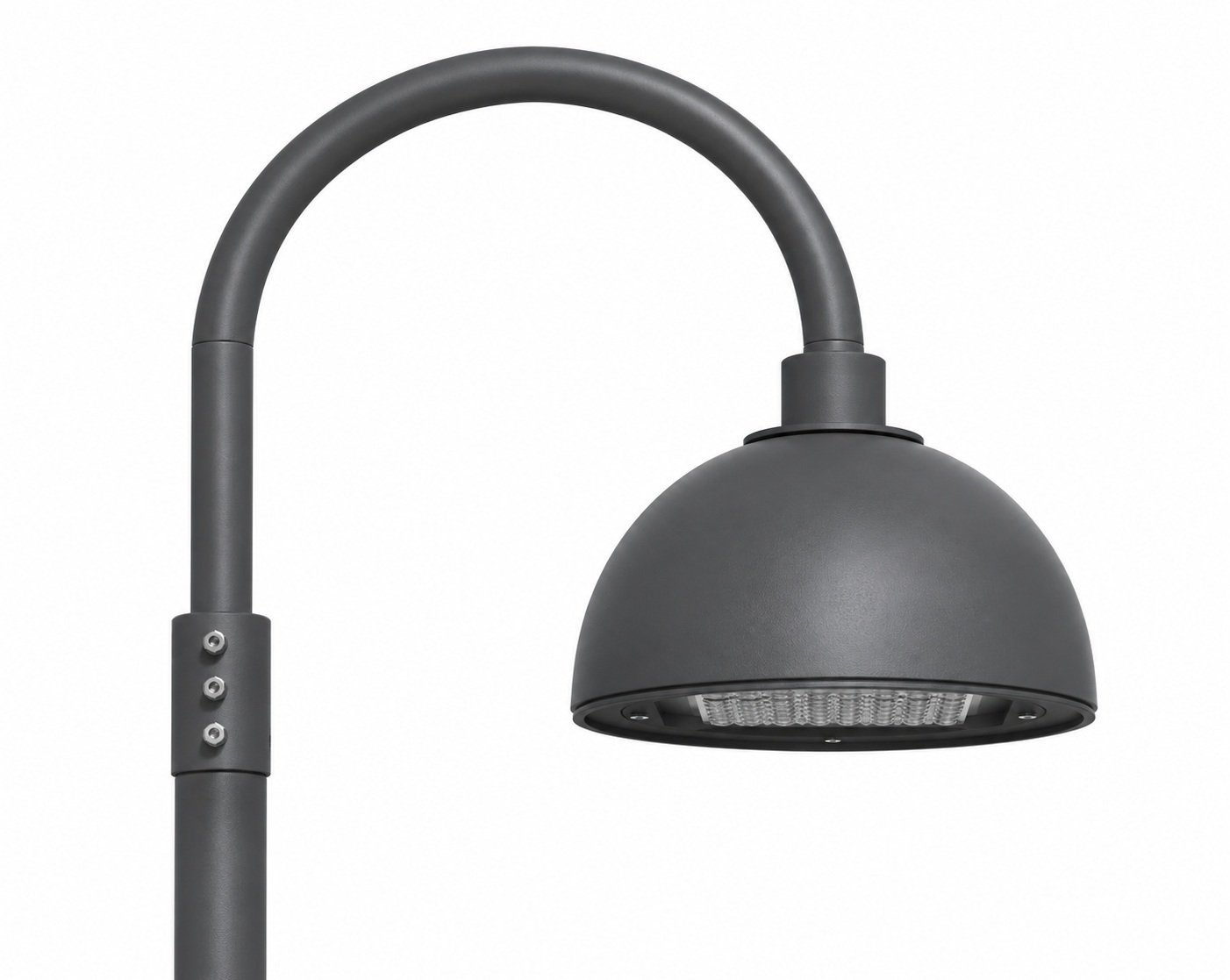

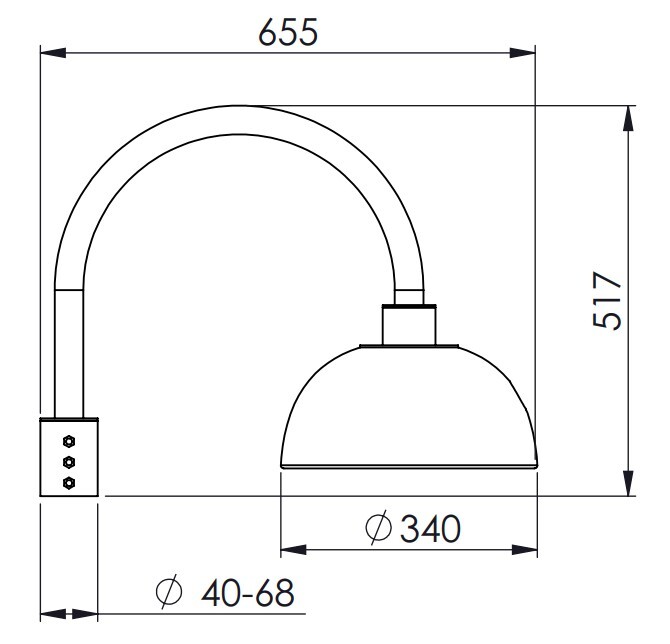

Bracket Polaris-Alula – idé 5

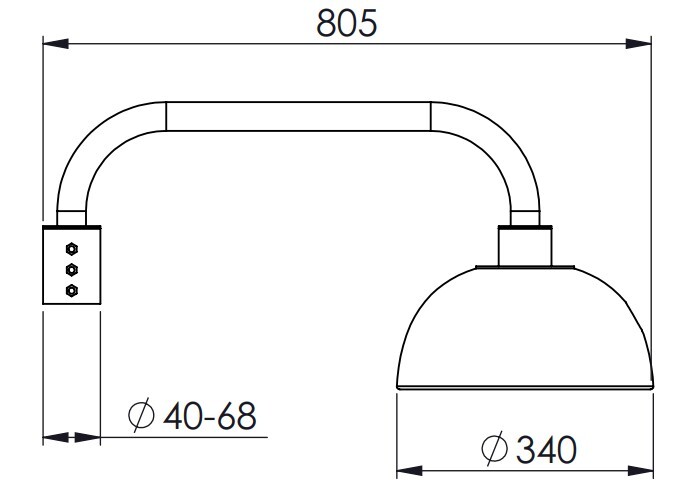

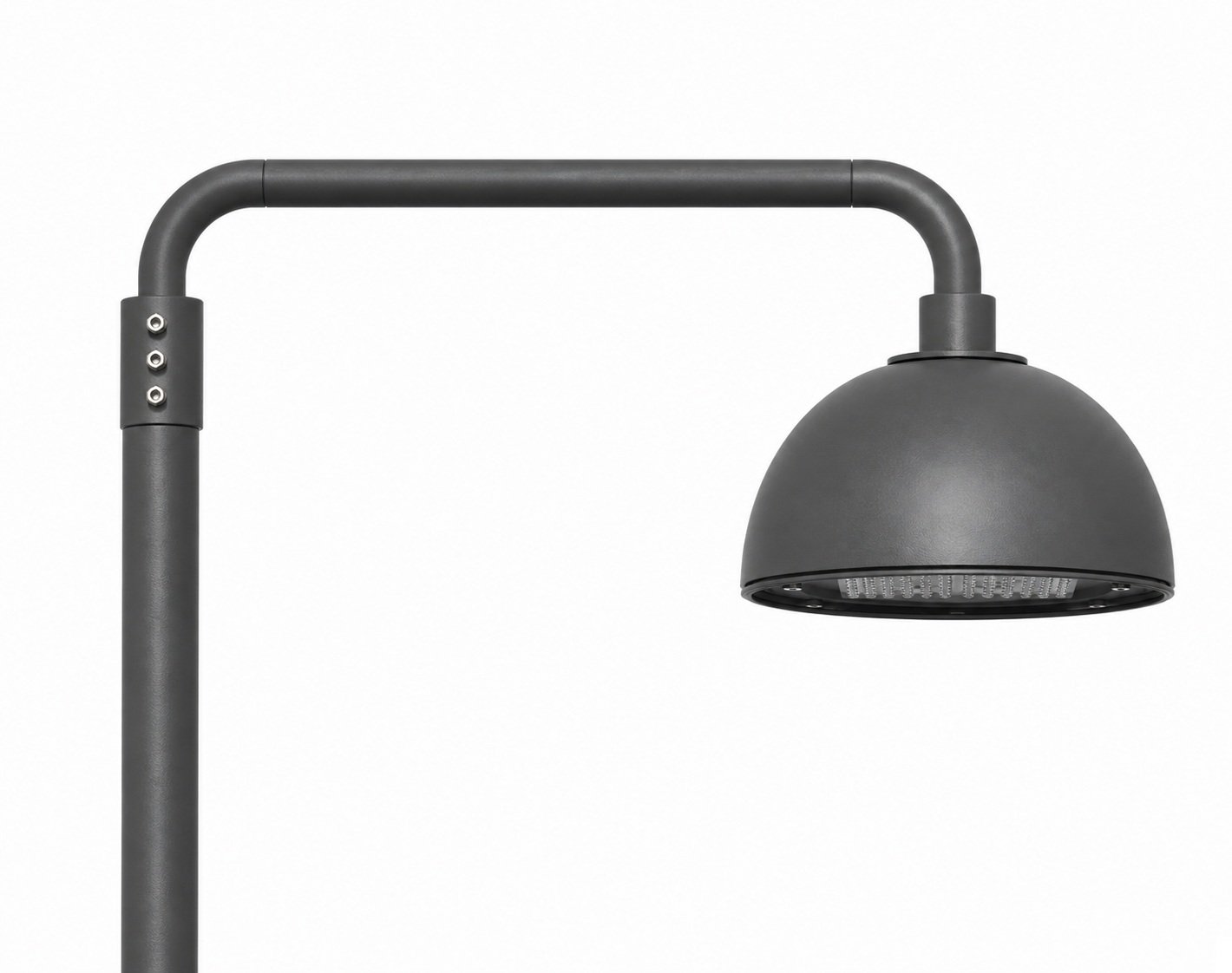

Bracket Polaris-Alula – idé 7

Säkringsguide

	B10	B16	B20	C10	C16	C20
11-36 W	13	21	26	22	35	44
37- 79 W	8	13	16	13	21	27

Nedladdningsbara filer

SE - Amber Nature Lighting

Greenled Amber naturbelysning är en handgjord lösning på ett problem som skapats av människor. Minska ljusföroreningar och skydda vilda djur så enkelt som möjligt.

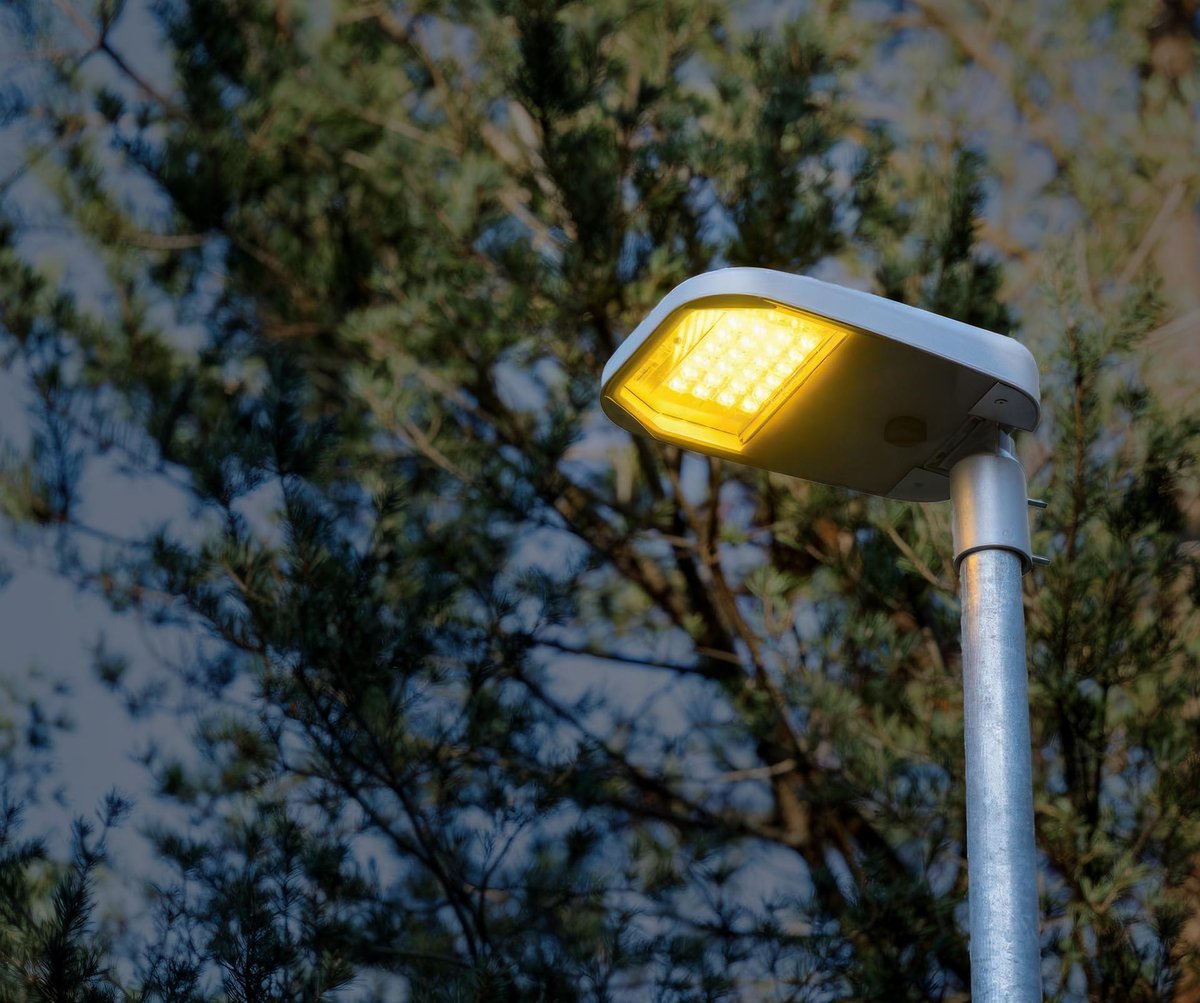

Greenled Spectre – Eco-Friendly Lighting
