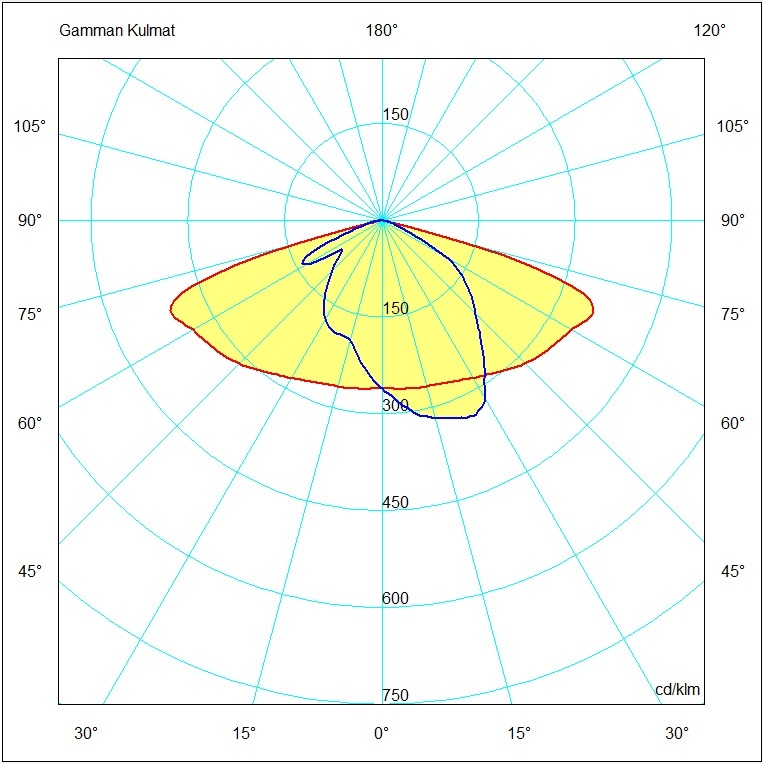

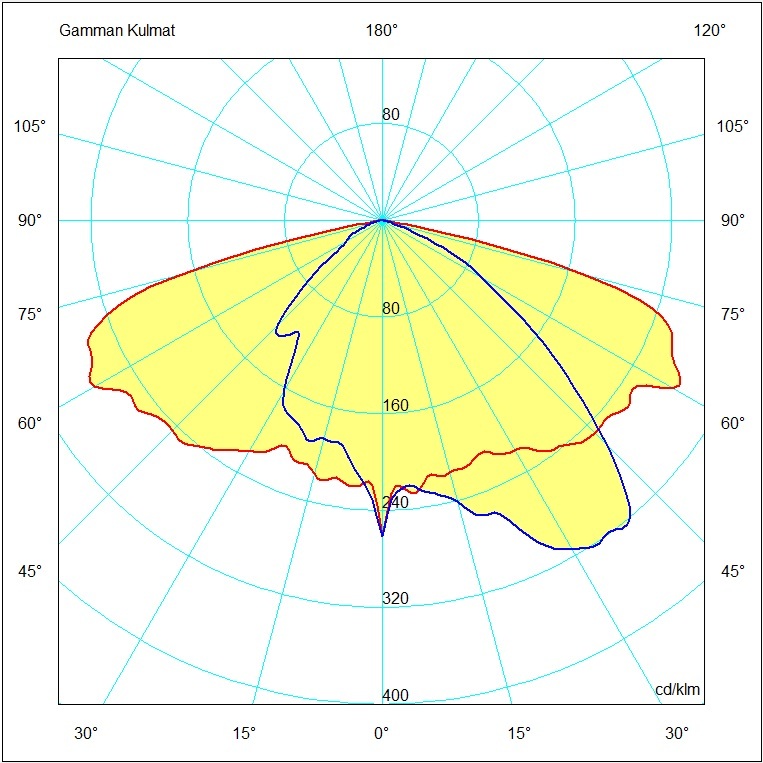

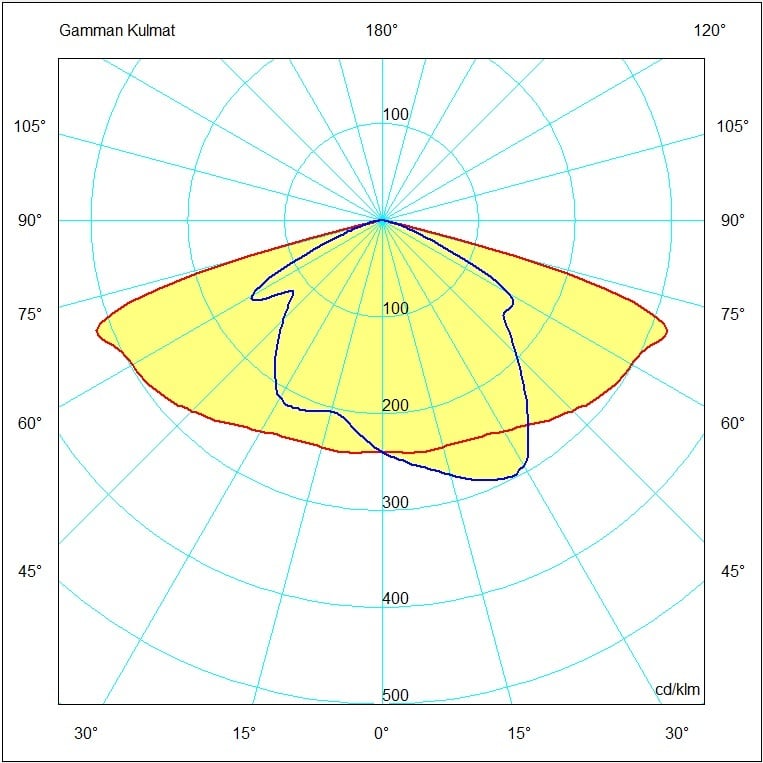

Ljusfördelning

Mått

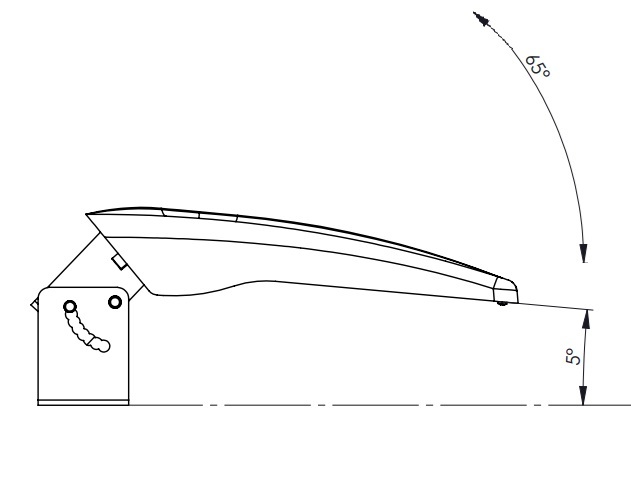

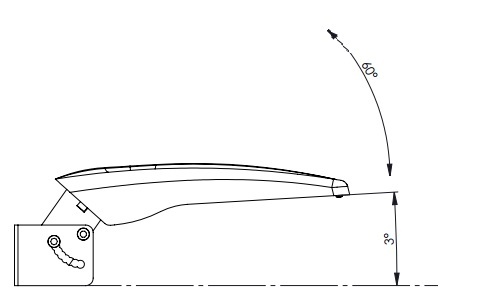

Fäste

Säkringsguide

Nedladdningsbara filer

Pegasus — LED-gatu- och områdesarmatur tillverkad i Finland, i två storlekar

Pegasus, tillverkad av återvunnet aluminium, tillför ett nordiskt alternativ till kategorin av prisvärda gatu- och områdesarmaturer — med godkännande från Finlands trafikledsverket (Väylä), IP66, 5 års garanti (tillval 8 år) och ljuseffektivitet 138–160 lm/W. Den finsktillverkade konstruktionen säkerställer snabb tillgänglighet och en kort leveranskedja. Pegasus S lämpar sig för lättrafikerade leder, bostadsgator och områden, Pegasus M för mer krävande tillämpningar upp till motorvägar.

Nytt

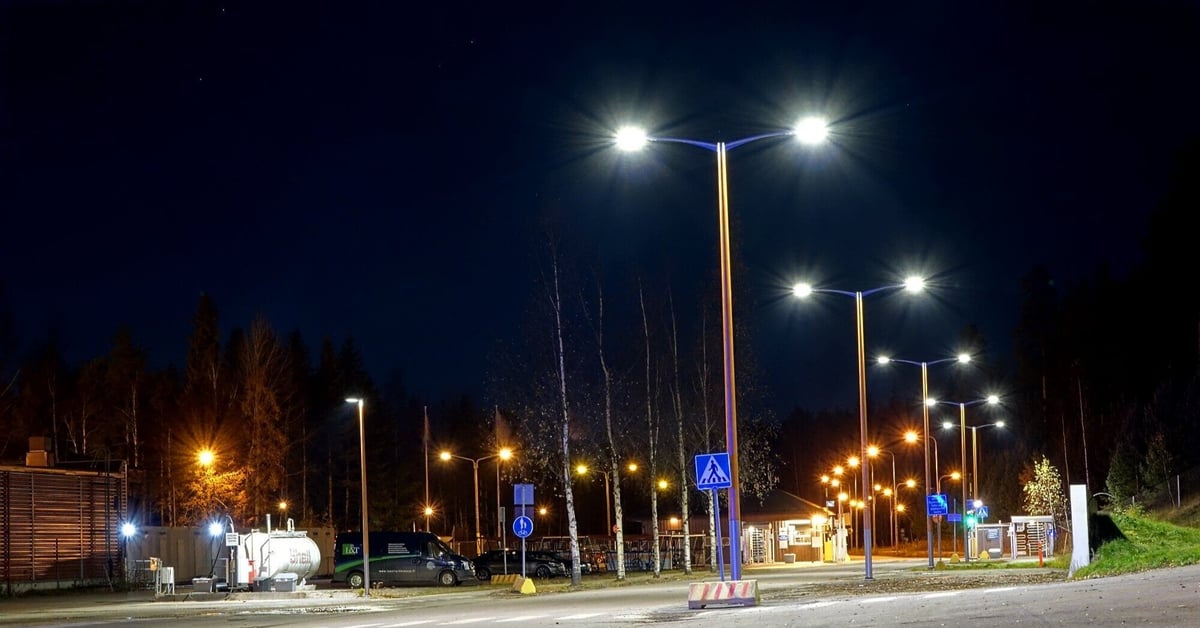

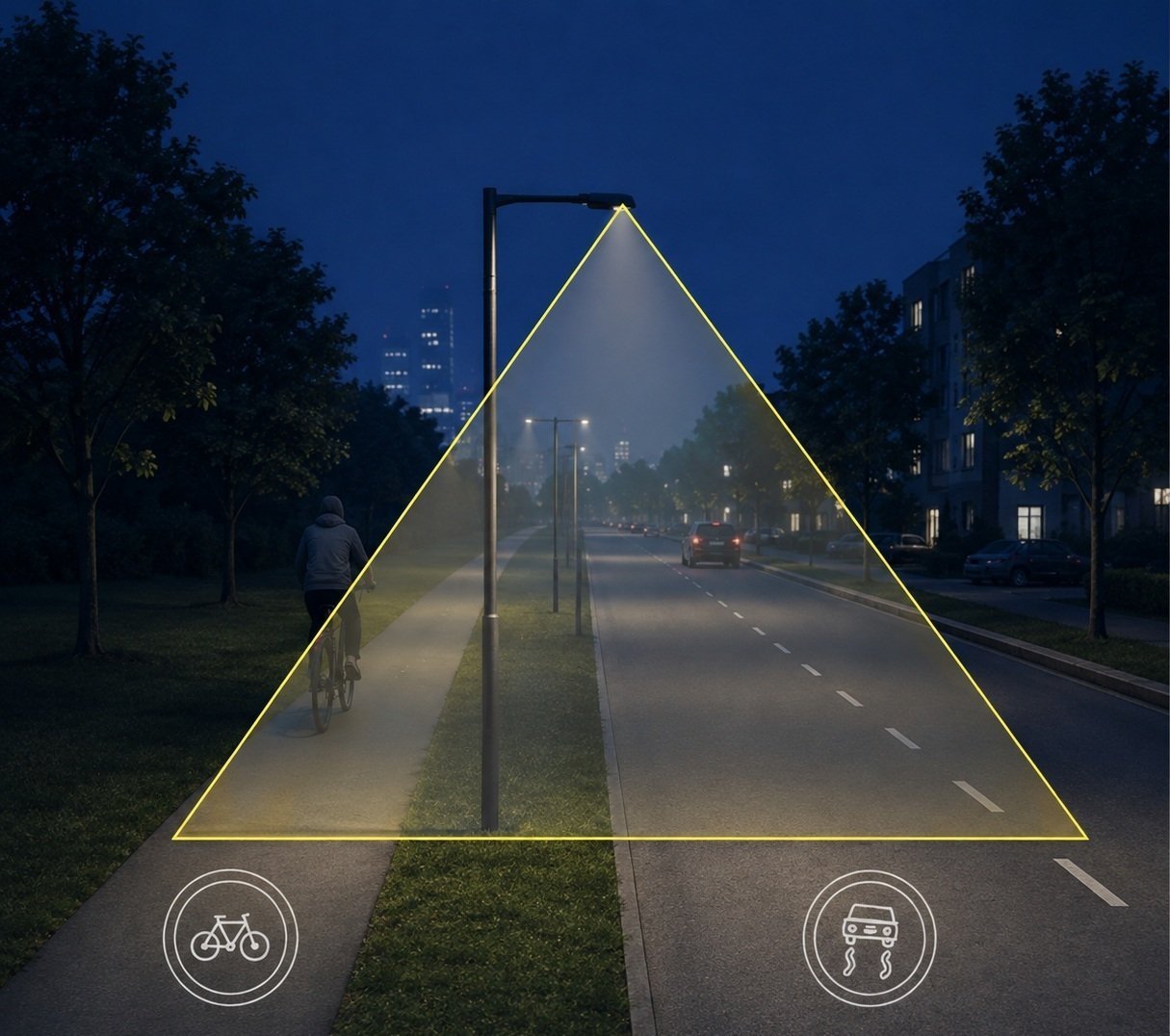

Användningsområde: Pegasus passar för lättrafikerade leder, bostadsgator, motionsstigar, motorvägar och områden. Godkännande från Finlands trafikledsverket säkerställer lämplighet för alla allmänna vägar. Lätttrafikerade leder och motionsstigar. Pegasus S — lagom kraftfull för lättrafikerade leder och motionsstigar. Bostadsgator, bostadsområden och parkeringsplatser. Pegasus S eller M — ELY-godkänd lösning för stadsgator och bostadsområden. Motorvägar och landsvägar. Pegasus M — tillräcklig ljusstyrka för de mest krävande vägmiljöerna och större områden. Mångsidiga ljusfördelningar — särskilt Cut-off-ljusfördelningar — säkerställer utmärkt ljuskontroll, minimerar bländning och sky glow-fenomenet. Natur. Amber II (Spectre). Mindre än 1% blått ljus. Stödjer biologisk mångfald — stör inte nattaktiva djur eller insekter. Dual-channel. Vit + Amber 50/50. Vit och amber i samma armatur. Effektiv dagsprofil, naturvänlig nattsprofil.

Installation: Pegasus monteras på stolpe eller väggyta. Armaturen är fabriksansluten efter projektets behov och enkel att installera och underhålla utan specialverktyg. Armaturen finns tillgänglig med en övre och/eller en nedre Zhaga-kontakt (Zhaga Book 18) för smarta system.

Kontakta oss Nedladdningsbara filer

Godkännande från Finlands trafikledsverket (Väylä): Uppfyller de gemensamma nordiska kvalitetskraven för utomhusbelysning. Lämpar sig för alla allmänna vägar.

Premium Ceramic LED-teknologi: Silverfria Ceramic LED-dioder säkerställer den längsta livscykeln och ren, stabil ljuskvalitet.

Servicevänlighet och framtidssäkring: Standardiserade Zhaga Book 15 LED-kort och optik, samt ett lättutbytbart driftdon enligt Zhaga Book 13-standard.

Finsk kvalitet: Designad, utvecklad och tillverkad i Finland enligt de mest krävande nordiska standarderna. Alltid fabriksansluten och noggrant testad.

Hållbar och ekologisk konstruktion: Stomme tillverkad av återvunnet aluminium säkerställer minimalt kol- och naturavtryck. Designad för återanvändning.

Nordisk hållbarhet: Designad för krävande förhållanden — utmärkt vädertålighet, energieffektivitet och långlivad. Uppfyller de gemensamma nordiska kvalitetskraven för utomhusbelysning.

Pegasus S passar för lättrafikerade leder, bostadsgator och områden. Pegasus M för mer krävande tillämpningar — från uppsamlingsgator till motorvägar. Godkännande från Finlands trafikledsverket för alla allmänna vägar.

Modell	Typkod	Effekt	Reglerbart effektområde ¹⁾	Ljusflöde	Ljuseffektivitet	Livstid	Driftstemperatur	Optiskt säkerhetsavstånd ²⁾
Pegasus S	GLPESS14	14 W	20-100%	2030 lm	145 lm/W	L98, C10 100 000 h	-40 - +50°C	1,6 m
Pegasus S	GLPESS19	19 W	20-100%	2769 lm	146 lm/W	L98, C10 100 000 h	-40 - +50°C	1,7 m
Pegasus S	GLPESS27	27 W	20-100%	3752lm	139 lm/W	L98, C10 100 000 h	-40 - +40°C	1,9 m
Pegasus S	GLPESS36	36 W	20-100%	5538 lm	154 lm/W	L98, C10 100 000 h	-40 - +50°C	2,2 m
Pegasus S	GLPESS52	52 W	20-100%	7504 lm	144 lm/W	L98, C10 100 000 h	-40 - +40°C	2,5 m
Pegasus S	GLPESS61	61 W	20-100%	8574 lm	141 lm/W	L98, C10 100 000 h	-40 - +25°C	2,7 m
Pegasus S	GLPESS74	74 W	20-100%	10176 lm	138 lm/W	L98, C10 100 000 h	-40 - +25°C	3,0 m
Pegasus M	GLPEMS38	38 W	20-100%	6091 lm	160 lm/W	L98, C10 100 000 h	-40 - +50°C	4,2 m
Pegasus M	GLPEMS53	53 W	20-100%	8307 lm	157 lm/W	L98, C10 100 000 h	-40 - +50°C	4,3 m
Pegasus M	GLPEMS75	75 W	20-100%	11256 lm	150 lm/W	L98, C10 100 000 h	-40 - +40°C	4,5 m
Pegasus M	GLPEMS82	82 W	20-100%	12059 lm	147 lm/W	L98, C10 100 000 h	-40 - +25°C	4,5 m
Pegasus M	GLPEMS103	103 W	20-100%	14530 lm	141 lm/W	L98, C10 100 000 h	-40 - +25°C	4,6 m
Pegasus M	GLPEMS117	117 W	20-100%	15878 lm	136 lm/W	L98, C10 100 000 h	-40 - +25°C	4,6 m
Pegasus M	GLPEMS123	123 W	20-100%	17683 lm	144 lm/W	L98, C10 100 000 h	-40 - +25°C	4,7 m
Pegasus M	GLPEMS139	139 W	20-100%	19463 lm	140 lm/W	L98, C10 100 000 h	-40 - +25°C	4,8 m
Pegasus M	GLPEMS154	154 W	20-100%	21171 lm	137 lm/W	L98, C10 100 000 h	-40 - +25°C	4,8 m
Pegasus M (a)	GLPEMS802C	80 W	20-100%	10585 lm	132 lm/W	L98, C10 100 000 h	-40 - +25°C	4,4 m

Modell	Typkod	Längd (L)	Höjd (H)	Bredd (W)	Vikt
Pegasus S	GLPESS14	379mm	93mm	260mm	3,8 kg
Pegasus S	GLPESS19	379mm	93mm	260mm	3,8 kg
Pegasus S	GLPESS27	379mm	93mm	260mm	3,8 kg
Pegasus S	GLPESS36	379mm	93mm	260mm	3,9 kg
Pegasus S	GLPESS52	379mm	93mm	260mm	3,9 kg
Pegasus S	GLPESS61	379mm	93mm	260mm	3,9 kg
Pegasus S	GLPESS74	379mm	93mm	260mm	3,9 kg
Pegasus M	GLPEMS38	491mm	91mm	263mm	5,1 kg
Pegasus M	GLPEMS53	491mm	91mm	263mm	5,1 kg
Pegasus M	GLPEMS75	491mm	91mm	263mm	5,1 kg
Pegasus M	GLPEMS82	491mm	91mm	263mm	5,6 kg
Pegasus M	GLPEMS103	491mm	91mm	263mm	5,6 kg
Pegasus M	GLPEMS117	491mm	91mm	263mm	5,6 kg
Pegasus M	GLPEMS123	491mm	91mm	263mm	5,7 kg
Pegasus M	GLPEMS139	491mm	91mm	263mm	5,7 kg
Pegasus M	GLPEMS154	491mm	91mm	263mm	5,7 kg
Pegasus M (a)	GLPEMS802C	491mm	91mm	263mm	5,1 kg

Anmärkningar: Nominellt ljusflöde baseras på uppgifter från LED-tillverkaren vid 4000 K färgtemperatur och CRI70 färgåtergivning, vid +25 °C omgivningstemperatur. Armaturens faktiska ljusflöde beror på miljöförhållanden (t.ex. temperatur och föroreningar), LED-färgtemperatur, färgåtergivning och armaturens optiska verkningsgrad. Tolerans ±10% i ljusflöde och ±10% i effekt. Armaturen är CLO-kompenserad.

Armaturen ska placeras så att långvarig blick in i armaturen inte kan förväntas ske på kortare avstånd än det optiska skyddsavståndet. Armatur ULOR=0.

Färgtemperatur: Amber II (Spectre), 3000K, 4000K
Färgåtergivningsindex: CRI ≥ 70, CRI ≥ 80
Färgkonsistens: SDCM ≤5
LED-typ: Ceramic LED (silver free)
LED PCB-material: Aluminium
IEC 60068-2-43 LED-korrosionstest: H2S 15ppm H2S 40°C/90% r.H. Light >98%
Optik: PMMA
Ljuskällsskydd: Härdat glas
Kapslingsklass: IP66
Slagtålighet: IK08
Filterventil för luftföroreningar och fukt: Goretex kondensations- och trycksutjämningsventil
Armatur korrosionsbeständighetsklass: C3H
Matningsspänning: 220-240 Vac
Frekvens: 50-60 Hz
Effektfaktor: PF > 0,90
THD: THD < 20%
Överspänningsskydd: 10kV L/N-Ground & SD-Ground
Skyddsklass: Skyddsklass I eller skyddsklass II
Anslutning: Armaturens interna kopplingsplint max 5×2,5mm² DALI +/-. 3- eller 5-polig fabriksinstallerad gummi- eller MMJ-kabel.
Styrning: DALI 2 D4i, AstroDIM, Casambi
Antal DALI-adresser: 1 st eller Dual-channel DT 6 2 st
Zhaga D4i: Ja
Antal Zhaga-kontakter: 1 eller 2
Kompatibilitet med Zhaga-böcker: Zhaga Book 15, 13, 18, 25
Finlands trafikledsverklet godkännandestämpel: Ja
Dark sky: Ja, ULOR 0%
Biologisk mångfald: Amber II (spectre )
Cirkulär ekonomi: Återvunnet aluminium
Korrigerbarhet: Ja
ReUse: Ja
Information om miljöpåverkan: Nej
Armaturen livslängd: L98 B10/100 000h C10
Color: Standard RAL9006, övriga RAL-färger som tillval
Höljets material: Återvunnet aluminium
Garanti: 5 år eller 8 år
CLO: Ja

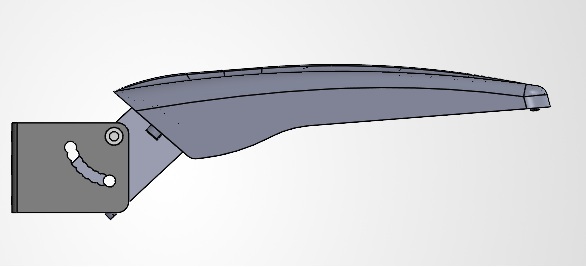

Tillbehör (installation): C9400079 Tube bracket
5205037 Tube adapter
3608220 Tube clamp
3608101 Ceiling mount
3608061 Wall bracket
5206062 T-branch
Tillbehör (övriga): Skyddsklass II-konfiguration, separat överspänningsskydd 20kV och Dual Channel White-Amber-konfiguration (2C-modell)

Pegasus 01

Pegasus 02

Pegasus 07

Pegasus 08 översvämning

Pegasus 09 park

Pegasus 11

Pegasus 14

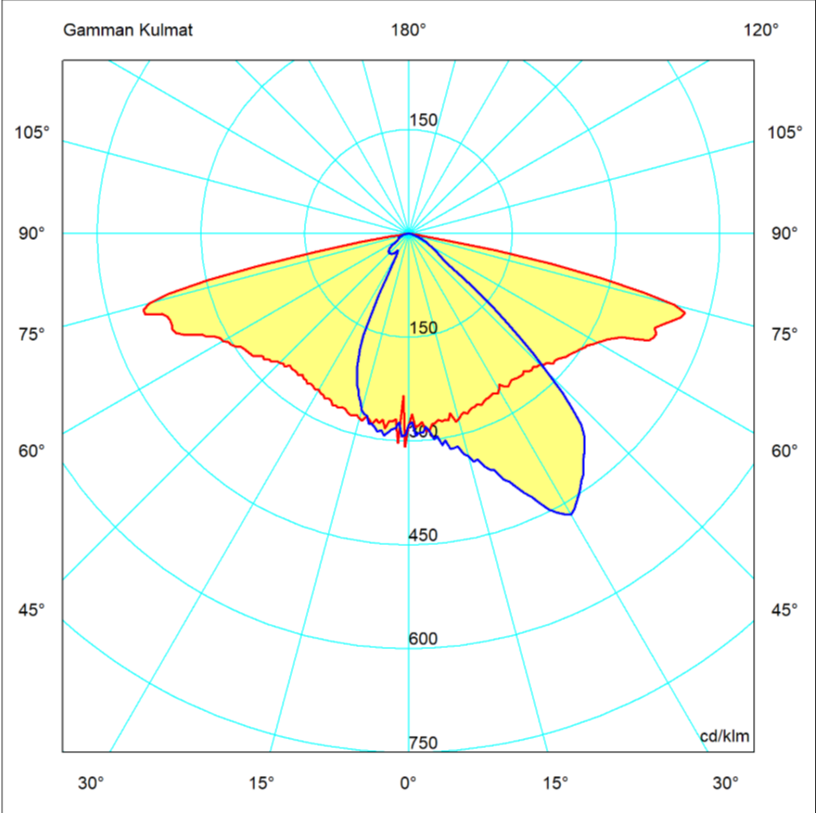

Pegasus 19

Pegasus V19

Pegasus S

Pegasus M

C9400079

5205037

3608220

3608101

3608061

5206062

GLPESS 14,19,27,40 W

GLPESS 26,36,52,61,74 W

GLPEM 38,50,53, 71 W

GLPEM 73,75, 82,100, 103,107 W

GLPEMS802C

GLPEM 117-155W
