Origi_Ramppicannake-B

Origi Retail

Origi Retail är en högkvalitativ professionell armatur för livsmedelsbutiker som tar livscykeln för butiksbelysning till en ny era. Dess design och filosofi gör den helt exceptionell jämfört med alla andra armaturer på marknaden. Med sin långa garanti, obegränsade service och fantastiska ljusutbyte/energieffektivitet är Orig den sista armaturen du någonsin kommer att behöva köpa. Finns i vitt eller svart för att matcha butikskoncept

För ljusdesignern och användaren erbjuder Origi högkvalitativ belysning med låg bländning, vilket bidrar till visuell effektivitet, arbetssäkerhet och felfrihet. Armaturen uppfyller de högsta kraven i inomhusbelysningsstandarden EN-12464-1. Origin-stommen är utformad för att vara evig och återanvändbar och är tillverkad av återvunnet aluminium, vilket minimerar påverkan på naturen.

Ny på

Användningsområde: livsmedelsbutiker
Installation: rampfäste, takyta,upphängning och hängskena

Begär en offert Nedladdningsbara filer

Vad gör Orig exceptionellt?

Titta på videon

Origi-filosofin är byggd för att möjliggöra en mer hållbar framtid. I stället för engångsarmaturer erbjuder Origi ett helt annat alternativ utan extra kostnad.

Ladda ner produktbroschyren för Origi-familjen

Fördelar

Livslängd: Origi är den första professionella armaturen som är utformad för att hålla för evigt utan att kompromissa med komponenterna. Origi är den första elektroniska enheten som utformats utan kompromisser när det gäller energieffektivitet (157-204lm/W), intelligens och optik, vilket ger låga kWh/m²-resultat. L90/100 000 h och CLO gör det möjligt att använda en låg underhållsfaktor i belysningsdesignen, vilket stöder effektiv w/m²-beräkning enligtEPBD.

Utformning.

Armaturspecifik sensor: armaturen med rörelse- och närvarodetektor har en NLC Bluetooth- eller Casambi-sensor integrerad i gaveln för att förbättra den trådlösa nätverkstäckningen.

Underhållsmöjligheter: armaturen kan underhållas med Zhaga standardkomponenter av Greenled och andra belysningsproffs. Den är kompatibel med Zhaga Book 7 standard linjära LED-kort och optik, och alla Zhaga Book 15 standard LED-kort och optik . Dessutom kan linjära förkopplingsdon enligt Zhaga Book 13-standarden användas med armaturen. Servicevänlighet och tillgång till reservdelar säkerställs genom standardernaZhaga Book 20 och Zhaga Book 25.

DALI2-data stöder intelligent energihantering (EPBD-SRI), och DiiA-certifierade funktioner (251, 252, 253) möjliggör datalagring, energirapportering, diagnostik (överspänning och termisk) och förutsägbar felinformation 1000-5000 timmar före slutet av livslängden (stöd för kontrollhanteringssystem krävs).

Pris och garanti: Trots sin överlägsna livscykel är Origi mycket konkurrenskraftig i pris jämfört med andra liknande produkter.

Tillämplighet

Detaljhandelsanläggningar av alla storlekar, där det finns ett behov av att fokusera på kvalitet och enkelt underhåll. Origis servicevänlighet gör det möjligt att radikalt minska kostnaderna för fastighetsunderhåll och öka komforten. Armaturen finns i 3 olika längder.

Installation: rampfäste, takyta, pendel och upphängningsskena. Armaturanslutning från änden.

Origi är lämplig för både trådlös och trådbunden styrning.

Varianter

Modell	Typkod	Effekt	Ljusflöde	Ljuseffektivitet	Livstid	Driftstemperatur
Origi Retail 1200	GLORRE12024	24 W	4726 lm	194 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1200	GLORRE12032	32 W	6082 lm	187 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1200	GLORRE12049	49 W	8664 lm	175 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1200	GLORRE12070	70 W	11371 lm	163 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1200	GLORRE12084	84 W	13066 lm	156 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1800	GLORRE18051	51 W	9621 lm	188 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1800	GLORRE18066	66 W	11861 lm	181 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1800	GLORRE18093	93 W	15737 lm	169 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1800	GLORRE18125	125 W	19599 lm	157 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1800R2	GLORRE1868	68 W	13645 lm	201 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 1800R2	GLORRE1873	73 W	14495 lm	200 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 2400	GLORRE24064	64 W	12164 lm	191 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 2400	GLORRE24093	93 W	16701 lm	180 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 2400	GLORRE24132	132 W	22161 lm	168 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retai 2400	GLORRE24184	184 W	28297 lm	154 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 2400R2	GLORRE24095	95 W	19326 lm	204 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C
Origi Retail 2400R2	GLORRE24179	179 W	32920 lm	184 lm/W	L90B50 >100 000h, C10 100 000h	0 - +40°C

Mått och dimensioner

Modell	Typkod	Längd (L)	Höjd (H)	Bredd (W)	Vikt
Origi Retail 1200	GLORRE12024	1210mm	78mm	106mm	2,9 kg
Origi Retail 1200	GLORRE12032	1210mm	78mm	108mm	2,9 kg
Origi Retail 1200	GLORRE12049	1210mm	78mm	108mm	2,9 kg
Origi Retail 1200	GLORRE12070	1210mm	78mm	108mm	2,9 kg
Origi Retail 1200	GLORRE12084	1210mm	78mm	108mm	2,9 kg
Origi Retail 1800	GLORRE18051	1790mm	78mm	108mm	4,2 kg
Origi Retail 1800	GLORRE18066	1790mm	78mm	108mm	4,2 kg
Origi Retail 1800	GLORRE18093	1790mm	78mm	108mm	4,2 kg
Origi Retail 1800	GLORRE18125	1790mm	78mm	108mm	4,2 kg
Origi Retail 1800R2	GLORRE1868	1790mm	78mm	108mm	4,2 kg
Origi Retail 1800R2	GLORRE1873	1790mm	78mm	108mm	4,2 kg
Origi Retail 2400	GLORRE24064	2365mm	78mm	108mm	5,5 kg
Origi Retail 2400	GLORRE24093	2365mm	78mm	108mm	5,5 kg
Origi Retail 2400	GLORRE24132	2365mm	78mm	108mm	5,5 kg
Origi Retai 2400	GLORRE24184	2365mm	78mm	108mm	5,5 kg
Origi Retail 2400R2	GLORRE24095	2365mm	78mm	108mm	5,5 kg
Origi Retail 2400R2	GLORRE24179	2365mm	78mm	108mm	5,5 kg

Färgtemperatur
3000, 4000, 5000, K ⁽¹

Färgåtergivningsindex
_RA≥80 (alternativ 90)

Skydd för ljuskälla
PMMA

Kapslingsklass
IP20

Matningsspänning:
220-240 Vac

Frekvens: 50-60 Hz
50-60 Hz

PF:
> 0.90

THD:
< 20%

Anslutning:
Chained max 5*2,5mm2 ELLER max 3*2,5mm2 och DALI +/-.

DALI2-data,On/Off(CLO), NLC ecg⁽², NLC+ PIR-sensor , Casambi+ PIR-sensor,

Färg: Vit effektyta RAL9003
(Tillval: Svart effektyta RAL9005)

Material i stommen:
Återvunnet aluminium

Garanti:
5 år eller 8 år. Armaturspecifika sensorer 2 år eller 5 år

Standard CLO (Constant Light Output).
CLO: armaturen bibehåller samma ljusflöde under hela sin livslängd på 100 000 timmar. CLO-programmering 10 %. Alla ON/OFF-, DALI- och trådlösa elektroniska förkopplingsdon.

Tillbehör (installation):

E1500196 Origi vertikal kabelhållare 3m,
E1500195 Origi vertikal kabelhållare 5m.
E1500200 Origi justerbart MEK 70-80mm fäste.
E 1500199 Origi justerbart MEK 110-120mm fäste.
E1500216 Origi rampfäste kort, vit
E1500217 Origi rampfäste kort svart
E1500215 Origi rampfäste lång vit
E1500218 Origi rampfäste lång svart
E1500229 Origi rampfäste 0-45 grader kort, vit
E1500230 Origi rampfäste 0-45 grader lång, vit
E1500232 Origi rampfäste 0-45 grader kort, svart
E1500233 Origi rampfäste 0-45 grader lång, svart

Enstone och Wago snabbkopplingskablar hane och hane/femman

Anmärkningar:
1) SDCM ≤3

2) NLC ecg inte tillgänglig för versionerna 1800 125W, 2400 132W, 179W, 184W

Bilagor och nedladdningar

Ljusfördelning

Extra bred (Endast tillgänglig för Origi Retail 1800-versioner)

Origi detaljhandel extra bred

Bred

Origi detaljhandel bred

Asym

Origi detaljhandel Asym

MP (mikroprisma)

Origi detaljhandel MP

Mått

Origi Detaljhandel

Origi detaljhandelsskala

Origi skenfäste

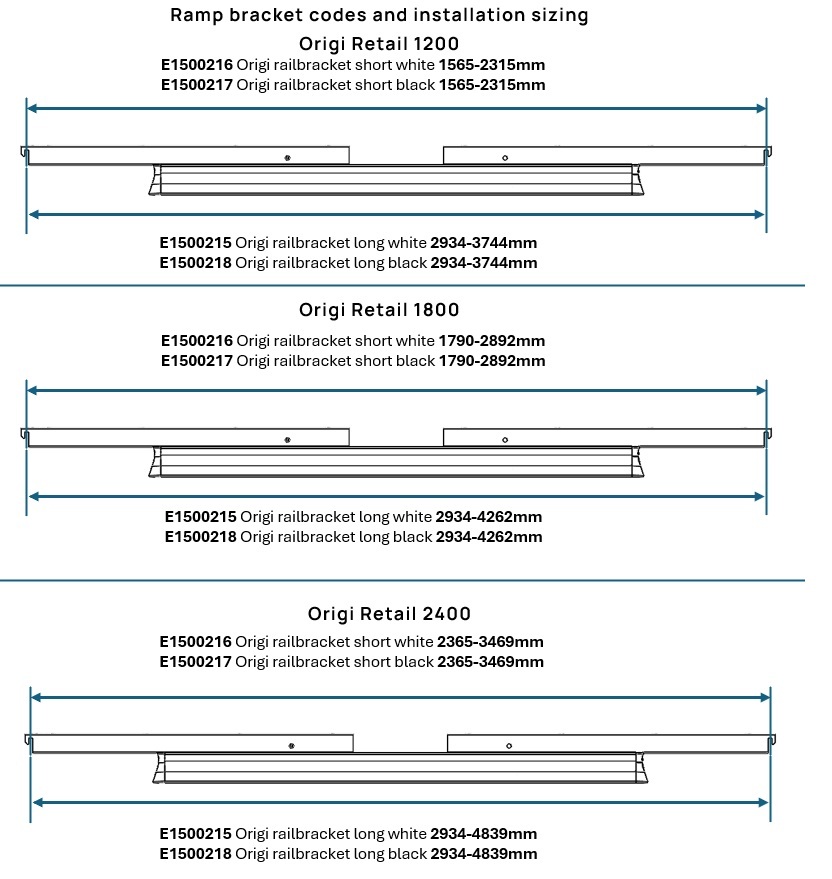

rail bracket dimesnions

Fäste

Origi skenfäste, Se avsnitt Måttritning

rammmpi

E1500208 Origi skenfäste 45 grader del

E1500187 Origi MEK-fäste 50-80 mm (RST)

Origi MEK 50-80 takbehållare

E1500198 Origi MEK-fäste 80-120 mm (RST)

Origi MEK 100-120 takbehållare

E1500200 Origi justerbart MEK 70 mm fäste

Origi MEK justerbart 70 takfäste

E1500199 Origi justerbart MEK-fäste 110-120 mm

Origi MEK justerbart 120 takfäste

E1500196 Origi vertikalt kabelfäste 3m

E1500195 Origi vertikal kabelhållare 5m

E1500182 Origi takfäste

E1500182 Origi Ceiling bracket -1

This is a placeholder

E1500229 Origi rampfäste 0-45 grader kort, vitaceholder

ramppi 45

E1500230 Origi rampfäste 0-45 grader lång, vit

ramppi 45

E1500232 Origi rampfäste 0-45 grader kort, svart

ramppi 45

E1500233 Origi rampfäste 0-45 grader lång, svart

ramppi 45

Säkringsguide

	B10	B16	B20	C10	C16	C20
14-35W	17	28	31	26	42	52
36-75W	14	23	25	21	34	43
76-151W	8	13	16	12	20	24
152-300W	7	11	13	11	17	20
